Антипомпажный клапан "Mokveld"

Антипомпажный клапан предназначен для газоперекачивающих станций, в частности для предотвращения помпажа центробежных компрессоров,
также для регулировки производительности и предотвращения аварийных ситуаций на дожимных компрессорных станциях.

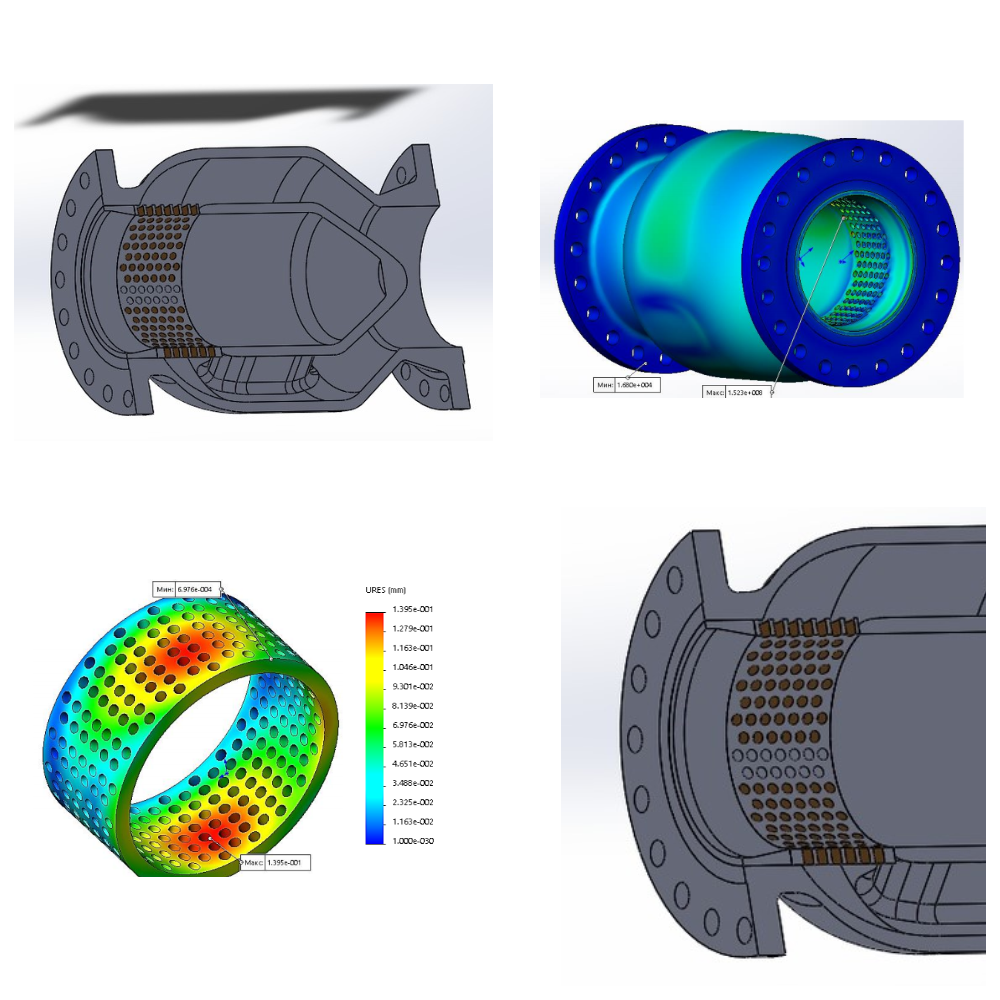

В рамках данной работы были расчитаны максимальные напряжения при байпасировании. Был выявлен самый нагружаемы участок клапана. Им стал сепаратор, соответственнно требования по материалу должны быть учтены в соответствии с допускаемым напряжением.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 16

Файлы:
Вставка после трима.sldprt
Клапан Mokveld по чертежу.sldprt
Клапан Mokveld.sldprt
Клапан в сборе.sldasm
Трим клапана.sldprt
