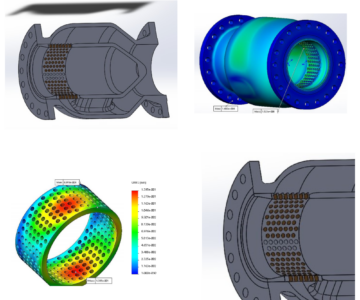

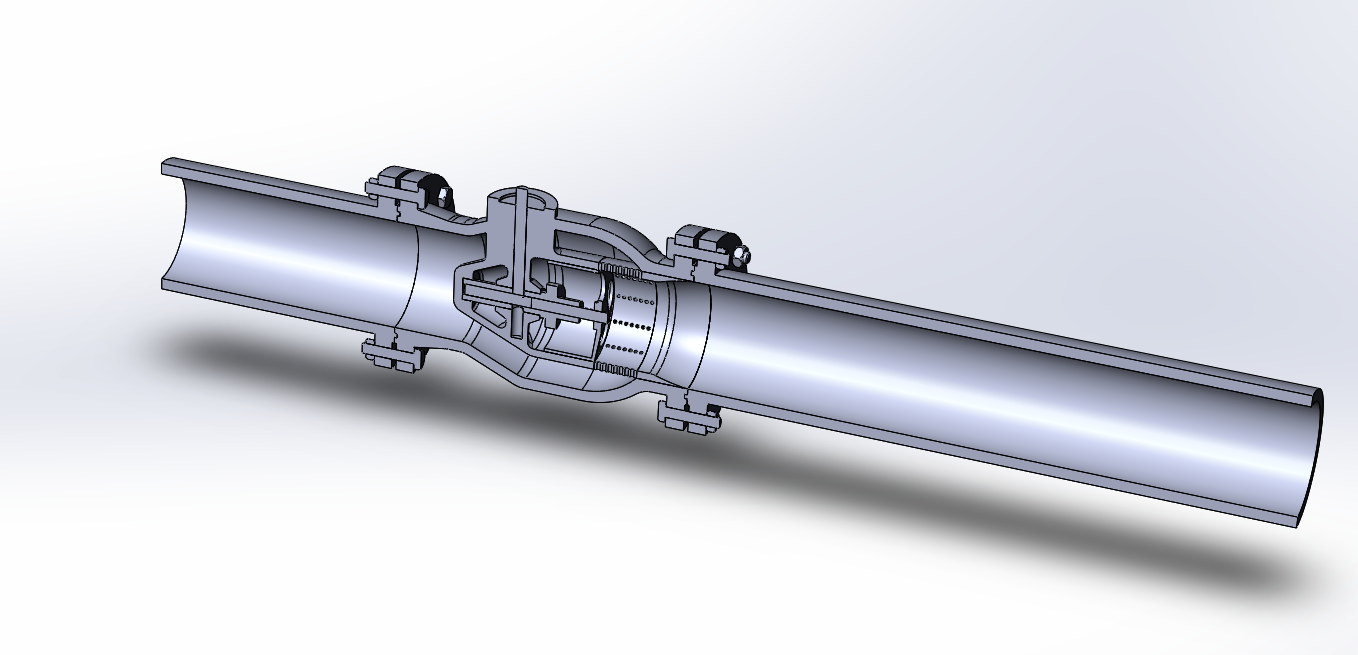

Данный клапан предназначен для дросселирования газа путем адиабатического расширения.Клапана такого типа устанавливаются на линиях байпаса, а также при переходе с линий высокого давления на низкого.Регулировка осуществляться поршнем, который закрывает часть отверстий.Данный клапан имеет диаметр 100мм и предназначен для давлений до 5МПА.
- Главная -
- Чертежи -
- Промышленность -
- Добывающая, горная промышленность -
- Нефть и Газ -
- Модель антипомпажного клапана
Модель антипомпажного клапана
0
3
210
3
0
40
Автор
Alexsander21
Дата
04.11.2018
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 18 SP4
Как открыть?
Содержимое архива
-
Сборка.SLDASM
-
Корпус.SLDPRT
-
Поршень.SLDPRT
-
Шток 2.SLDPRT
-
Вариант 1.SLDPRT
-
Вставка.SLDPRT
-
Protochka.sldprt
-
Гайка.SLDPRT
-
Шток 1.SLDPRT
-
Болт.SLDPRT
-
Втулка какая-то.SLDPRT
-
Труба.SLDPRT
