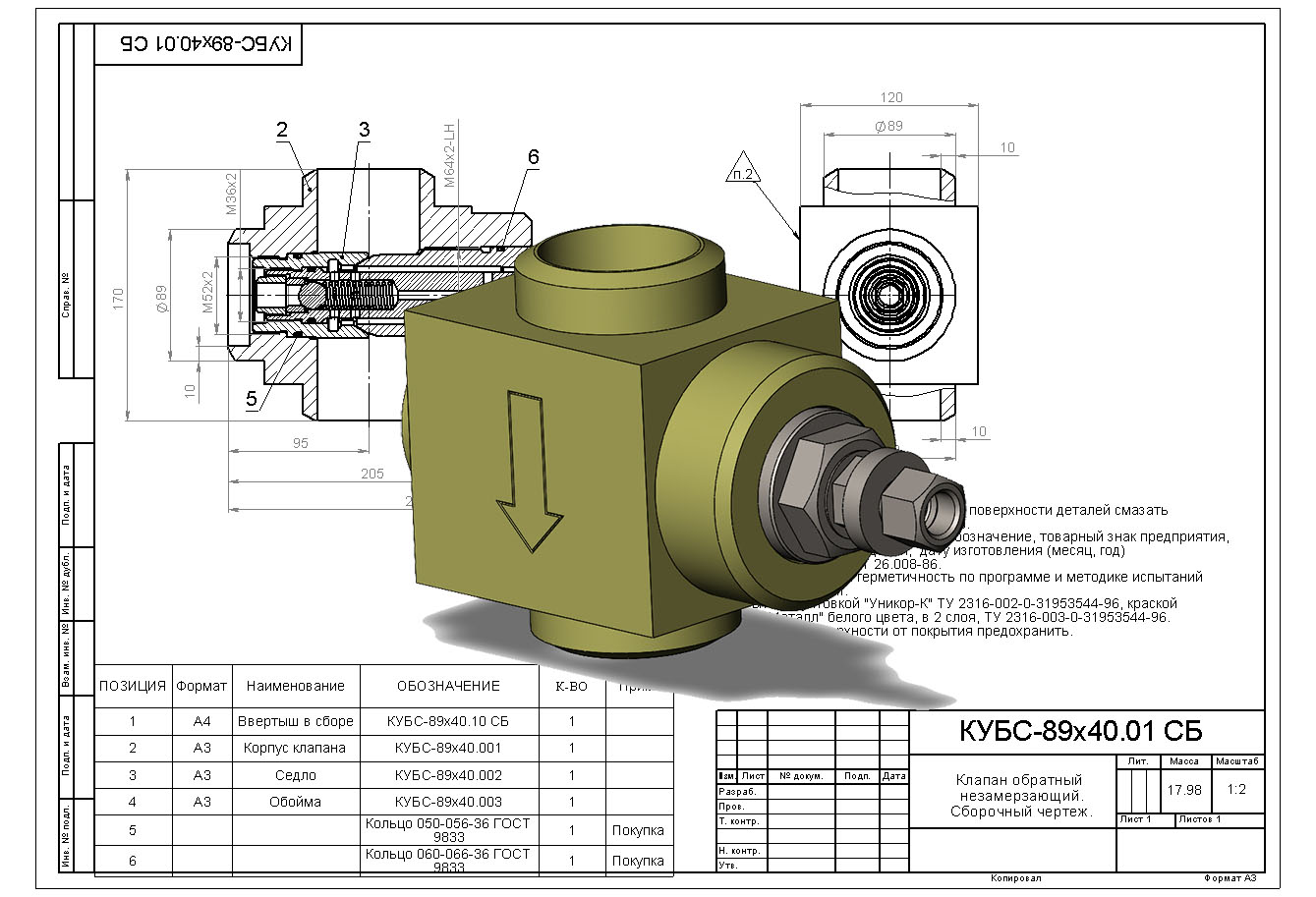

Клапан обратный незамерзающий КУБС

Клапан предназначен для автоматического перепуска среды из затрубного пространства в рабочее пространство и предотвращения перетоков добываемой среды в затрубье. Клапан устанавливается в манифольд добычной устьевой арматуры. Постоянное омывание запорной части клапана теплой средой, применения резиновых колец уплотнения из резиновой смеси, клапанной пары из нержавеющей стали обеспечивает надежную работу при отрицательных температурах до -60°С (категория размещения 1 по ГОСТ 15150-69).

Состав: 3D Сборка, Сборочный чертеж (СБ), Деталировка

Софт: SolidWorks 2020 SP4.0

Файлы:
2D/
2D/КУБС-89х40.10.001 - Корпус ввертыша.SLDDRW
2D/КУБС-89х40.002 - Седло.SLDDRW
2D/КУБС-89х40.003 - Обойма.SLDDRW
2D/КУБС-89х40.10.005 - Прокладка.SLDDRW
2D/КУБС-89х40.001 - Корпус клапана.SLDDRW
2D/КУБС-89х40.10.002 - Клапан.SLDDRW
2D/КУБС-89х40.01 СБ - Клапан обратный незамерзающий.SLDDRW
2D/Инструмент/
2D/Инструмент/КУБС-80х40.20.004 - Патрубок.SLDDRW
2D/Инструмент/КУБС-80х40.20 СБ - Инструмент в сборе.SLDDRW
2D/Инструмент/КУБС-80х40.20.001 - Оголовок.SLDDRW
2D/Инструмент/КУБС-80х40.20.003 - Заглушка.SLDDRW
2D/Инструмент/КУБС-80х40.20.002 - Шпонка.SLDDRW
2D/Инструмент/КУБС-80х40.20.005 - Рукоять.SLDDRW
2D/КУБС-89х40.10.003 - Держатель седла.SLDDRW
2D/КУБС-89х40.10 СБ - Ввертыш клапана.SLDDRW
3D/
3D/Кольцо 060-066-36 ГОСТ 9833.SLDPRT
3D/Кольцо 050-056-36 ГОСТ 9833.SLDPRT
3D/КУБС-89х40.10.003 - Держатель седла.SLDPRT
3D/Клапанная пара V11-125.SLDASM
3D/Кольцо 032-038-36 ГОСТ 9833-71.SLDPRT
3D/КУБС-89х40.002 - Седло.SLDPRT
3D/КУБС-89х40.10.005 - Прокладка.SLDPRT
3D/КУБС-89х40.10.001 - Корпус ввертыша.SLDPRT
3D/КУБС-89х40.10.004 - Пружина.SLDPRT
3D/Седло клапанной пары.SLDPRT
3D/КУБС-89х40.01 СБ - Клапан обратный незамерзающий.SLDASM
3D/Винт М5х16 ГОСТ 1479-93.SLDPRT
3D/КУБС-89х40.003 - Обойма.SLDPRT
3D/КУБС-89х40.001 - Корпус клапана.SLDPRT
3D/Инструмент/
3D/Инструмент/КУБС-80х40.20.005 - Рукоять.SLDPRT
3D/Инструмент/КУБС-80х40.20.002 - Шпонка.SLDPRT
3D/Инструмент/КУБС-80х40.20.004 - Патрубок.SLDPRT
3D/Инструмент/КУБС-80х40.20 СБ - Инструмент для установки_снятия седла клапана.SLDASM
3D/Инструмент/КУБС-80х40.20.003 - Заглушка.SLDPRT
3D/Инструмент/КУБС-80х40.20.001 - Оголовок.SLDPRT
3D/Шарик 19,05 клапанной пары.SLDPRT
3D/КУБС-89х40.10 СБ - Ввертыш клапана.SLDASM
3D/КУБС-89х40.10.002 - Клапан.SLDPRT
3D/Кольцо 014-018-36 ГОСТ 9833-71.SLDPRT
3D/Шарик 9,525.SLDPRT
