Обратный клапан ГНС

Обратный клапан предназначен для предотвращения обратного потока раствора из технологического трубопровода. Диаметр трубопровода ДУ 400 (426 мм). Давление в системе до 8 Атм. В конструкции предусмотрена быстрая замена хлопушки. Так же предусмотрена очистка от песковой, заиленной фракций за счет верхнего и нижнего вводов (ДУ 100) промывочными растворами без разборки клапана. Предназначен для передачи пульповых растворов (стоков) в горно-химическом производстве.

Состав: 3D Сборка

Софт: КОМПАС-3D 16

Файлы:
21-04-103-01-КМ - Корпус.m3d
21-04-103-05-02-КМ - Захлопка_(fn-5).m3d
Пластина упорная _ 21-04-103-07-КМ.m3d
21-04-103-05-03-КМ - Кольцо_(fn-3).m3d
21-04-103-09-01-КМ - Ребро крышки 1.m3d
21-04-103-09-02-КМ - Ребро крышки 2.m3d
21-04-103-05-04-КМ - Кольцо зажим.m3d
Болтовое крепление кольца клапана.a3d
21-04-103-05-08-КМ - Кронштейн.m3d
Болтовое крепление крышки.a3d
21-04-103-09-03-КМ - Ребро крышки 3.m3d
21-04-103-05-01-КМ - Пластина_(fn-6).m3d
21-04-103-06-01-КМ - Труба промывочная нижняя.m3d
21-04-103-05-09-КМ - Уплотнитель.m3d
21-04-103-02-02-КМ - Стенка корпуса 2.m3d
Ребро _ 21-04-103-08-КМ.m3d
PLib_Flange_GOST_54432_1401_(fn-9).m3d
21-04-103-10-КМ - Прокладка крышки.m3d
Болтовое крепление клапана.a3d
Крышка _ 21-04-103-03-КМ.m3d
21-04-103-СБ - Обратный клапан_(fn-1).a3d
Разрез обратного клапана.jpg
Фланец _ 21-04-103-04-02-КМ.m3d
Фланец 1 _ 21-04-103-04-01-КМ.m3d
21-04-103-05-02-КМ - Ухо_(fn-4).m3d
21-04-103-05-05-КМ - Укосина.m3d
21-04-103-11-КМ - Труба.m3d
21-04-103-02-01-КМ - Стенка корпуса 1.m3d
21-04-103-06-02-КМ - Труба промывочная верхняя.m3d

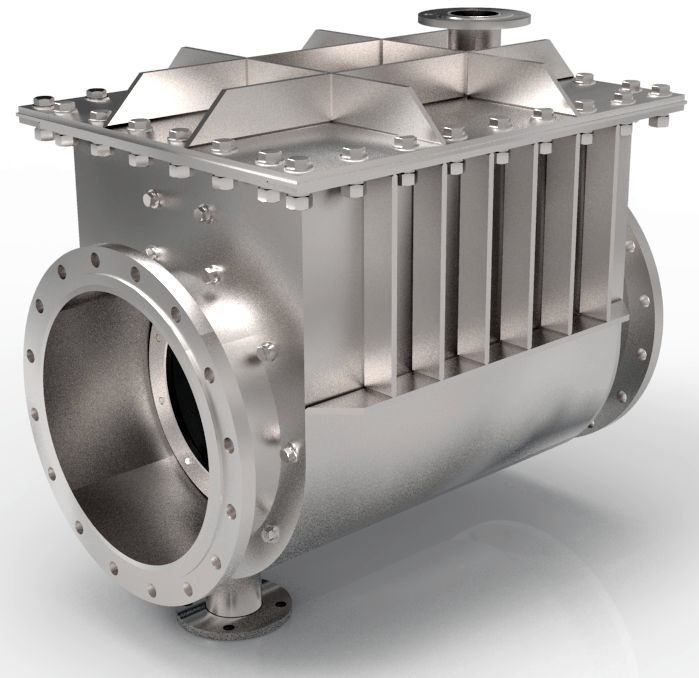

Обратный клапан.jpg
21-04-103-05-СБ - Клапан.a3d
21-04-103-05-06-КМ - Палец.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
