Конструктивно-функциональный анализ и модернизация машин и оборудования лесного комплекса (трактора ЛТ-157)

«Брянская государственная инженерно-технологическая академия»
Кафедра «Оборудование лесного комплекса»
Конструктивно-функциональный анализ и модернизация машин и оборудования лесного комплекса
(трактора ЛТ-157)

Курсовая работа посвящена конструтивно – функциональному анализу и модернизации машин и оборудования лесной отрасли.
Цель курсовой работы - повышение надежности колесного планетарного редуктора .
Задачей для достижения поставленных целей, является анализ устройства планетарного редуктора, ознакомление с его конструкцией, слабыми и ненадежными местами.
КП содержит 4 чертежа формата А3 и 2 чертежа формата А2, 43 страницы пояснительной записки,содержащей 10 рисунков, 4 таблицы и 8 источников.
Колесный трактор ЛТ-157 приспособлен для установки лесозаготовительного оборудования — лебедки, стрелы, грузового щита, тягового крюка и бульдозера. Бульдозер навешивается спереди трактора, остальное оборудование — на задней части рамы.
Расчеты в работе проводились на основе приведенных ниже технических характеристик:

Характеристики ЛТ-157
Масса погрузчика, кг 8005±2,5%
Длина, мм 5648±50%
Ширина, мм 2520±30%
Высота, мм 3310±40
База, мм 2860
Колея, мм 1910±40
Дорожный просвет (не менее) мм 515
Минимальный радиус поворота, м 6,72
Двигатель
Характеристики ЛТ-157
Модель ЯМЗ-236
Мощность номинальная, кВт (л.с.) 128,7 (175)
Максимальный крутящий момент Н.м (кгс м) 716 (73)
Число и расположение цилиндров 6, V-образное
Диаметр цилиндра/ход поршня, мм 130/140
Рабочий объем, л 11,15
Номинальная частота вращения коленчатого вала дизеля, об/мин 2100
Система пуска электростартер
Удельный расход топлива при номинальной мощности, г/кВт.ч.(г/л.с.ч.) 220 (162)

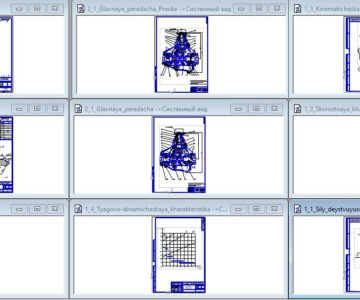

Состав: Колесный планетарный редуктор (СБ), Деталировка(вал ступицы, шестерня эпициклическая), Спецификация, Скоростная характеристика СМД-62, Схема сил, Тяговая характеристика, Язык документа

Софт: КОМПАС-3D 15 SP1
