Тихоокеанский государственный университет
Кафедра "Техническая эксплуатация и сервиса ТТМ"
Курсовой проект по дисциплине "Проектирование специальных лесных машин"
На тему: "Колесный трактор с универсальным лесным оборудованием"
Хабаровск 2013
Исходные данные: Вездеход Чебуратор бортоповоротный – Алексей Гарагашьян; Манипулятор Palms-400 – Фирма «PALMS» Эстония; Грейферный захват VAHVA-5 – компания «TEMURLAN» Финляндия; Ротатор GR30 – Фирма «BALTROTORS» Латвия.
В курсовом проекте рассчитываются центры тяжести лесозаготовительной машины. Строится компоновка лесной машины. Проводится анализ компоновки, рассчитывается устойчивость. Проектируется рабочий орган лесной машины, проводятся силовой и прочностной расчёт. Разрабатывается гидропривод машины.

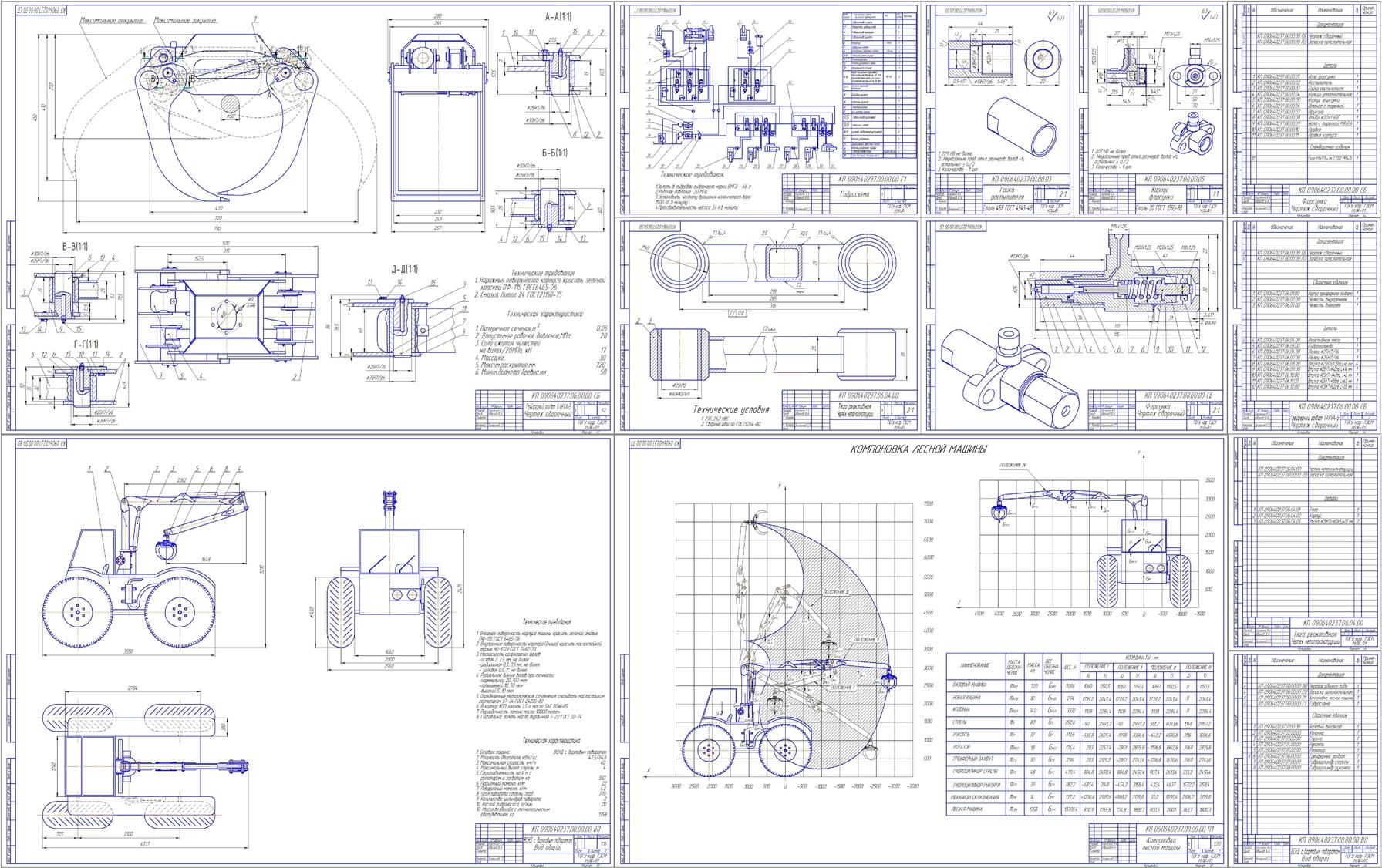

Курсовой проект включает 74 страницы формата А4, в том числе 36 рисунков, 29 таблиц, 4 чертежа формата А1 и 6 литературных источников.
Содержание
Введение
1. Техническое задание
2. Компоновка машины
2.1 Определение эксплуатационных параметров предметов труда
2.2 Расчет технологических сил при взаимодействии с предметом труда
2.3 Определение центра тяжести машины при различных технологических операциях
2.4 Расчёт нагрузки и анализ компоновки
2.5 Устойчивость колесной машины
3. Проектирование рабочего органа лесной машины
3.1 Составление расчетных кинематических и гидравлических схем
3.2 Определение геометрических параметров
3.3 Силовой расчет. Расчет на прочность элементов конструкций
4. Расчет основных параметров гидропривода
4.1 Выбор гидропривода и его элементов
Заключение
Список литературы
Приложения
