Дипломный проект Технологическая линия производства полукопченых колбас с модернизацией инъектора NK-17

В процессе выполнения проекта изучена технология и технологическая линия по производству полукопченых колбас. Проведен анализ состояния предприятий и производства колбас в Республике Беларусь.
Изучено оборудование для производства полукопченых колбас и описана конструкция инъектора NK-17 с приведением расчетов, правил монтажа, эксплуатации и ремонта.
Основной целью выполнения дипломного проекта была модернизация инъектора NK-17. Инъектор NK-17 предназначен для внутримышечного введения соляного раствора в мясо с костью или мясо без кости, при изготовлении полукопченых колбас и ветчинных изделий.

Техническая характеристика
Производительность 1000кг/ч
Количество инъекционных игл 17 шт.
Диаметр иглы 4 мм
Количество тактов движения рамы 56 такт/мин.
Шаг транспортера 12-46 мм
Высота подъема игол 200 мм
Ширина конвейера 270 мм
Габаритные размеры 1050x420x1700 мм
Емкость для рассола 45 л
Номинальная мощность главного двигателя 1,1 кВт
Номинальная мощность двигателя насоса 0,75 кВт
Напряжение питания 380 В
Вес 120 кг

Состав: дипломный проект, сборочный чертеж, спецификация, пояснительная записка Язык документа

Софт: компас v13, cdw

Каталог / Промышленность / МАПП / Дипломный проект Технологическая линия производства полукопченых колбас с модернизацией инъектора NK-17

Просмотр файлов
инъектор\готовый\1 Технико-экономические показатели.docx
инъектор\готовый\2.docx
инъектор\готовый\3 аналитический обзор.docx
инъектор\готовый\4 расчетная часть 1.docx
инъектор\готовый\5 Правила монтажа.docx
инъектор\готовый\6 Производственная безопасность.docx
инъектор\готовый\7 ЭКОНОМИКА.doc
инъектор\готовый\Введение.docx
инъектор\готовый\задание.doc
инъектор\готовый\Заключение.docx
инъектор\готовый\Реферат.docx
инъектор\готовый\сод 2.docx
инъектор\готовый\Содержание.docx
инъектор\готовый\список.docx
инъектор\СПЕциф.по инъектору\ВО 2.DOC
инъектор\СПЕциф.по инъектору\Линия.doc
инъектор\СПЕциф.по инъектору\Спец конвеер
инъектор\СПЕциф.по инъектору\Спец конвеер МЧ.spw
инъектор\Титульник.doc

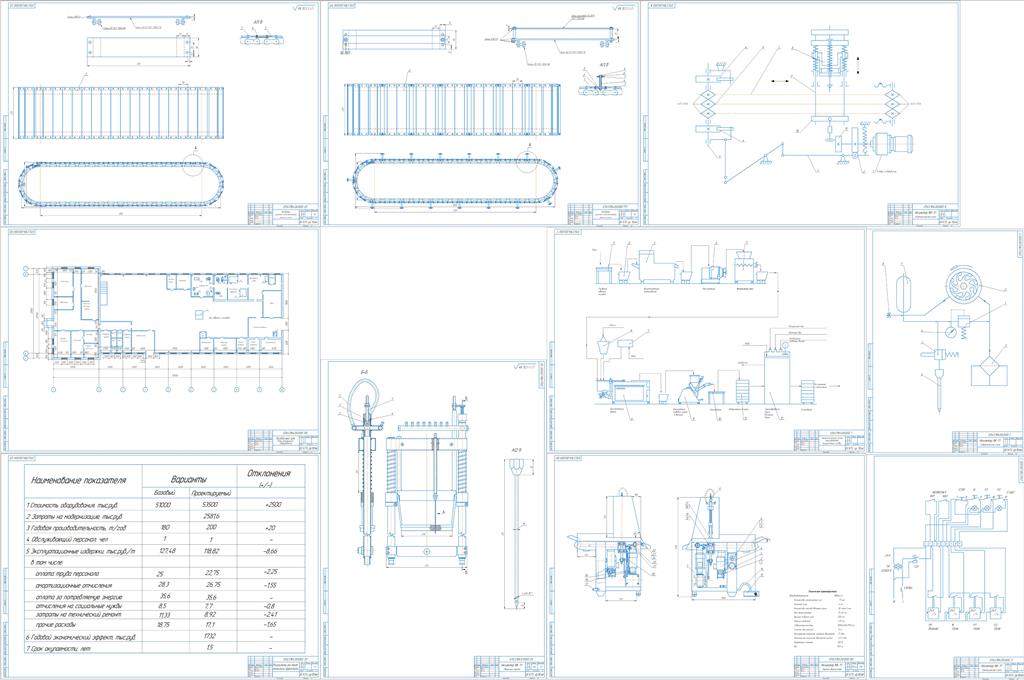

инъектор\чертежи на распечатку\~$щий вид.cd~
инъектор\чертежи на распечатку\А
инъектор\чертежи на распечатку\А
инъектор\чертежи на распечатку\А
инъектор\чертежи на распечатку\А
инъектор\чертежи на распечатку\А
инъектор\чертежи на распечатку\А

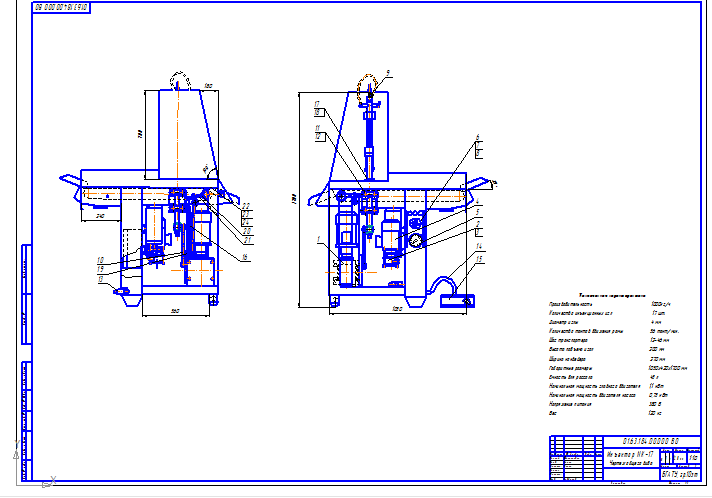

инъектор\чертежи на распечатку\Общий вид.cdw
инъектор\чертежи на распечатку\план цеха.cdw
инъектор\чертежи на распечатку\СБ.cdw
инъектор\чертежи на распечатку\Экономика.2cdw.cdw
инъектор\чертежи на распечатку\А1
инъектор\готовый
инъектор\СПЕциф.по инъектору
инъектор\чертежи на распечатку
инъектор
