Установка Я5-ОМС-2 для производства масла, спредов и маргаринов

Установка Я5-ОМС-2 предназначена для производства масла, спредов и маргаринов. Установка Я5-ОМС изготавливается из нержавеющей стали и эксплуатируется в составе линий по производству масла из высокожирных сливок или в составе комплексов по производству спредов и маргарина, которые предусматривают приготовление нормализованной смеси. Данное оборудование позволяет производить высококачественные жировые продукты с массовой долей жира от 40 до 85%. Принципиальным отличием и преимуществом установки является возможность в потоковом режиме производства получать продукты различной консистенции (от жидкой до твердой).
Насос-дозатор плунжерный, входящий в состав установки Я5-ОМС-2, предназначен для подачи сливок в маслообразователь с заданной производительностью.
Конструкция установки предусматривает возможность переналадки для обеспечения выработки продукта как с жидкой, так и с твердой консистенцией, непосредственно фасованного в картонные короба, выстланые пергаментом, или в полимерные стаканчики (коробочки) или в виде брикетов сформированы в пергамент (фольгу).

Техническая характеристика:
- производительность – 2000 кг/ч
- установленная мощность – 33,7 кВт
- расход воды, при tв = 1±1 °С – 10±2 м3/ч
- температура продукта, исходного – 50 – 60 °С
- температура продукта, на выходе из установки – 9 – 16 °С
- площадь, занимаемая установкой – 10 м2
- масса установки – 2150 кг

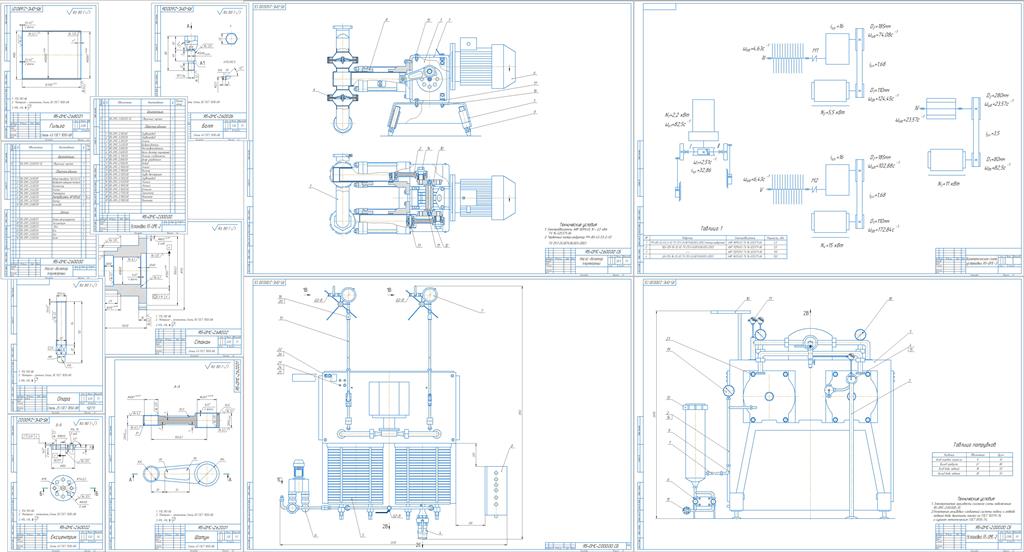

Состав: Установка Я5-ОМС-2 (СБ, 2 листа), Спецификация (2 листа), подсборка Насос-дозатор (СБ), Спецификация (2 листа), Деталировка (болт, гильза, стакан, шатун, эксцентрик), Кинематическая схема установки Я5-ОМС-2, ПЗ (описание и техническая характеристика, 3 листа). Язык документа

Софт: КОМПАС-3D 11

Файлы:

Каталог / Промышленность / МАПП / Молочное / Установка Я5-ОМС-2 для производства масла, спредов и маргаринов

Описание установки (3 листа).doc
Болт Я5-ОМС-2.600.06.cdw
Гильза Я5-ОМС-2.680.01.cdw
Кинематическая схема установки Я5-ОМС-2.cdw
Насос-дозатор Я5-ОМС-2.600.00.cdw
Опора регулируемая Я5-ОМС-2.600.01.cdw
Спецификация насос (лист 1).CDW
Спецификация насос (лист 2).cdw
Спецификация Установка (лист 1).cdw
Спецификация Установка (лист 2).cdw
Стакан Я5-ОМС-2.680.02.cdw
Установка Я5-ОМС-2 (лист 1).cdw
Установка Я5-ОМС-2 (лист 2).cdw
Шатун Я5-ОМС-2.620.01.cdw
Эксцентрик Я5-ОМС-2.600.02.cdw
