Пресс Е8-ФОБ для отжима жира из мясной шквары

Графическая часть выполнена на трёх листах формата А3.
В данной графической работе осуществлён процесс модернизации пресса Е8-ФОБ: выбор оптимального варианта модернизации, выбор масла.

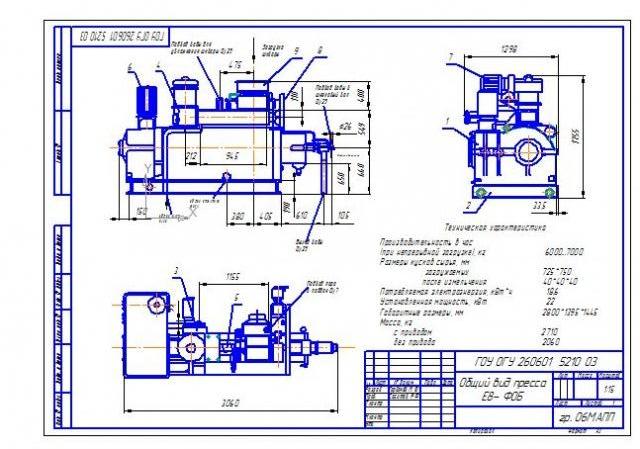

В графическую часть работы входят: чертёж общего вида пресса, чертеж модернизируемого узла и сборочный чертёж, которые выполнены в системе трёхмерного твердотельного моделирования КОМПАС V8

Техническая характеристика
Производительность в час
(при непрерывной загрузке), кг 6000...7000
Размеры кусков сырья, мм
загружаемых 725*750
после измельчения 40*40*40
Потребляемая электроэнергия, кВт*ч 18.6
Установленная мощность, кВт 22
Габаритные размеры, мм 2800*1395*1445
Масса, кг
с приводом 2710
без привода 2060

Состав: вид общий (ВО), Сборочный чертеж(СБ), Спецификация Язык документа

Софт: КОМПАС-3D 10

Файлы:
Спецификация 2.docx
2.cdw
Чертеж.cdw
Спецификация 1.docx
Спецификация 2...docx
1.cdw
