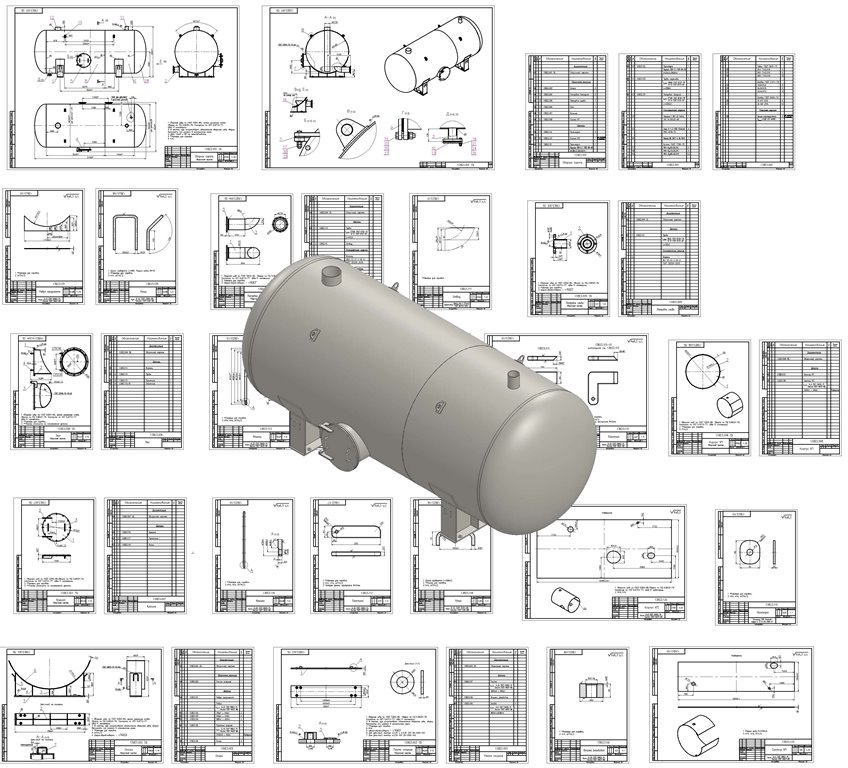

Сборник сиропа - комплект КМД и 3D модель со входящими элементами

Сборник сиропа - горизонтальный корпус выполнен из листа толщиной 8мм и оборудован сливо-наливными патрубками, дыхательным патрубком для регуляции давления, люк-лазом Ду600 со откидной крышкой на подвесах для осмотра и очистки внутреннего пространства, патрубком слива "мертвого" запаса, двумя опорами для фиксации положения корпуса с возможностью регулировки горизонтальности положения всего сборника относительно площадки размещения, а также подъемными устройствами.
Габариты - длина емкости 5700 мм, диаметр емкости - 2200 мм, высота габаритная - 2600мм.

Состав: Комплект КМД - сборочные чертежи со спецификациями и полной деталировкой; 3D сборка модели со входящими элементами

Софт: SolidWorks 2020

Файлы:
Сборник сиропа 13В23 - 3D модель/
Сборник сиропа 13В23 - 3D модель/###Крышка 1-600-0,1-Ст.3сп ОСТ 26-2008-83.SLDPRT
Сборник сиропа 13В23 - 3D модель/###Крышка 1-600-0,3-Ст.3сп ОСТ 26-2008-83.SLDPRT
Сборник сиропа 13В23 - 3D модель/###Крышка 1-600-1,0-Ст.3сп ОСТ 26-2008-83.SLDPRT
Сборник сиропа 13В23 - 3D модель/Днище Ду-2185 s10 H=600.SLDPRT
Сборник сиропа 13В23 - 3D модель/Заглушка F - заглушка 80-1,6-Ст3сп АТК 24.200.02-90.SLDPRT
Сборник сиропа 13В23 - 3D модель/Корпус - секция №1 - L=3000.SLDPRT
Сборник сиропа 13В23 - 3D модель/Корпус - секция №2 - L=1500.SLDPRT
Сборник сиропа 13В23 - 3D модель/Навес - деталь крышки.SLDPRT
Сборник сиропа 13В23 - 3D модель/Навес - деталь фланца.SLDPRT
Сборник сиропа 13В23 - 3D модель/Навес - прокладка капролоновая.SLDPRT
Сборник сиропа 13В23 - 3D модель/Опора - Втулка резьбовая.SLDPRT
Сборник сиропа 13В23 - 3D модель/Опора - лист опорный s12 В=450.SLDPRT
Сборник сиропа 13В23 - 3D модель/Опора - плита опорная s20 L=1800x300.SLDPRT
Сборник сиропа 13В23 - 3D модель/Опора - ребро s12 (продольное).SLDPRT
Сборник сиропа 13В23 - 3D модель/Опора - ребро s12.SLDPRT
Сборник сиропа 13В23 - 3D модель/Опора - сборка.SLDASM
Сборник сиропа 13В23 - 3D модель/Опора - шайба.SLDPRT
Сборник сиропа 13В23 - 3D модель/Прокладка d132-d92 - для трубы Е.SLDPRT
Сборник сиропа 13В23 - 3D модель/Прокладка для люка.SLDPRT
Сборник сиропа 13В23 - 3D модель/Ручка подъемная (для опоры).SLDPRT
Сборник сиропа 13В23 - 3D модель/Ручка Ст.3сп ОСТ 26-2002-83.SLDPRT
Сборник сиропа 13В23 - 3D модель/Сборник 13В23.SLDASM
Сборник сиропа 13В23 - 3D модель/Строповое устройство - 2т - сборка.SLDASM
Сборник сиропа 13В23 - 3D модель/Строповое устройство - пластина.SLDPRT
Сборник сиропа 13В23 - 3D модель/Строповое устройство - серьга.SLDPRT
Сборник сиропа 13В23 - 3D модель/Труба А - сборка.SLDASM
Сборник сиропа 13В23 - 3D модель/Труба А - Участок №1 - d273x8 L=393.SLDPRT
Сборник сиропа 13В23 - 3D модель/Труба А - Участок №2 - отвод 90-1-273х10 ГОСТ 30753-2001.SLDPRT
Сборник сиропа 13В23 - 3D модель/Труба В - d273x8 L=2263 (Входной патрубок сиропа).SLDPRT
Сборник сиропа 13В23 - 3D модель/Труба для люка D - dвнутр.=600 s8 L=445.SLDPRT
Сборник сиропа 13В23 - 3D модель/Труба Е - d89x5 L=130 (окончательный слив).SLDPRT
Сборник сиропа 13В23 - 3D модель/Труба Е - сборка.SLDASM
Сборник сиропа 13В23 - 3D модель/Труба С - d168x8 L=208 (Перелив).SLDPRT
Сборник сиропа 13В23 - 3D модель/Фланец 1-600-0,3 ГОСТ 28759.2-90.SLDPRT
Сборник сиропа 13В23 - 3D модель/Фланец 250-10-11-1-B-IV ГОСТ 33259-2015.SLDPRT
Сборник сиропа 13В23 - 3D модель/Фланец 80-16-01-1-В-IV ГОСТ 33259-2015 (для трубы Е).SLDPRT
Сборник сиропа 13В23 - 3D модель/Фланец DIN 28117 Type A - для датчика уровня G.SLDPRT
Сборник сиропа 13В23 - 3D модель/Фланец с трубой для люка - сборка.SLDASM
Сборник сиропа 13В23 - комплект КМД.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Сборник конденсата - комплект КМД и 3D модель со входящими элементами
Рейтинг: 100
Софт: SolidWorks 2020
Состав: Комплект КМД - сборочные черте
1
0
1
40
Сборник конденсата - комплект КМД и 3D модель со входящими элементами
Сборник 3D моделей №2
Рейтинг: 40
Софт: КОМПАС-3D 16.1
Состав: Модели одной деталью
0
3
9
708
Сборник 3D моделей №2

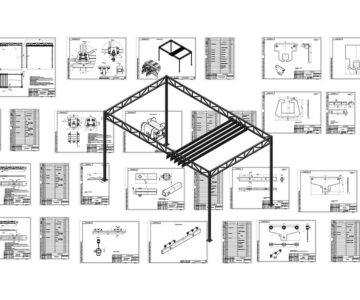

Система транспортная для камеры покрасочной/полимеризационной - комплект КМД и модель 3D со входящими элементами
