Дипломный проект: "Завод по производству железобетонных изделий для каркасно-панельного строительства мощностью 100 тыс. м3 в Воронежской области"

0
170
8913
32
6

Воронежский государственный архитектурно строительный университет
Кафедра технология строительных материалов, изделий и конструкций
Дипломный проект
На тему: "Завод по производству железобетонных изделий для каркасно-панельного строительства мощностью 100 тыс. м3 в Воронежской области"
Воронеж 2016

Целью данного дипломного проекта является проектирование завода железобетонных изделий для каркасно-панельного строительства, где проектируется выпуск многопустотных ПК72.15 плит перекрытия и ригелей Р2-52-42 по агрегатно-поточной технологии, мощностью 100000 м3 в год.

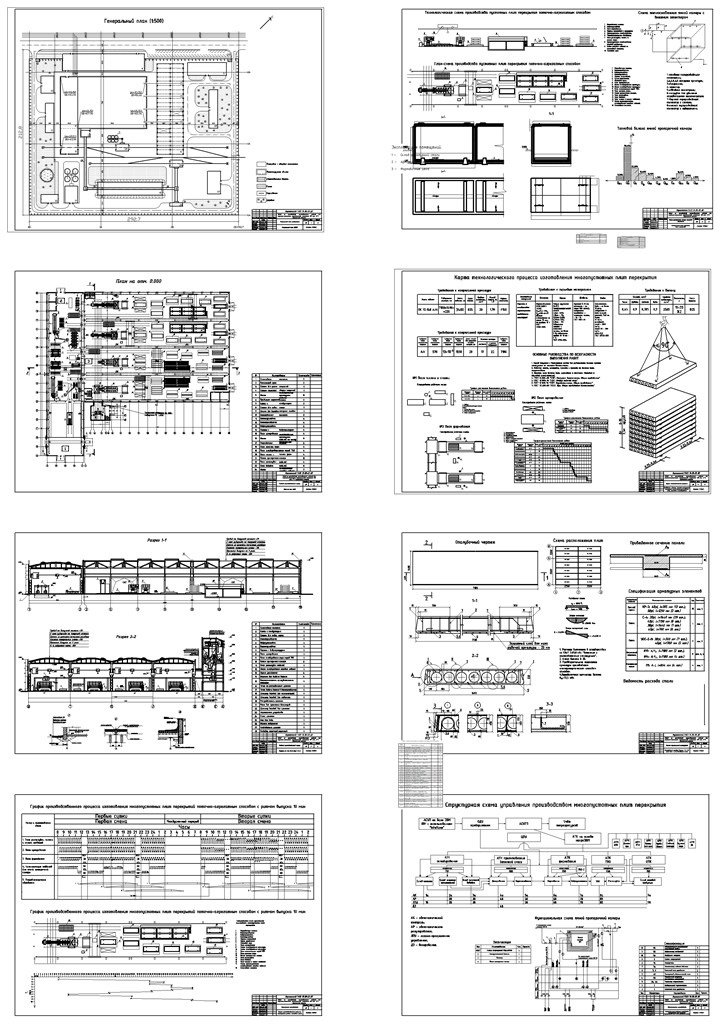

Графическая часть содержит 8 чертежей:
- Генеральный план предприятия;
- Главный производственный корпус с БСУ (План 0.000, Разрезы, Узлы);
- Организация производства (График производственного процесса, циклограмма работы мостового крана);
- Ямная пропарочная камера (Технологическая схема, план-схема, план и разрезы ЯПК);
- Карта технологического процесса ((ПК72.15) Требования к бетону, сырьевым материалам, арматурной стали, организация рабочих мест, строповка, складирование);
- Расчёт строительной конструкции ((ПК72.15) Опалубочный чертёж, разрезы, узлы, расчётные схемы);
- Автоматизация производства (Структурная схема управления производством многопустотных плит перекрытия, функциональная схема ямной пропарочной камеры);
- Сводные технико-экономические показатели проекта.

Пояснительная записка (185 страниц, 33 рисунка (включая авторские, выполненные в 3Ds MAX), 61 таблица, 39 источников).
Содержание
Введение
1 Общее обоснование проекта
1.1 Общая характеристика продукции и сферы ее применения
1.2 Определение потенциальных потребителей продукции, мощности и места (района) размещения
1.3 Характеристика предприятия
1.3.1 Обоснование номенклатуры продукции
1.3.2 Режим работы и производственные программы предприятия
1.3.3 Состав предприятия
1.3.4 Источники материальных, энергетических и трудовых ресурсов
2 Технологические решения
2.1 Характеристика сырья и материалов
2.1.1 Характеристика сырья и полуфабрикатов, обоснование технологии их подготовки и складирования
2.1.2 Обоснование расходов и потребностей материалов и полуфабрикатов
2.2 Технология приготовления формовочных смесей
2.3 Технология арматурного производства
2.4 Основные переделы технологии на формовочных линиях
2.4.1 Технология подготовки форм
2.4.2 Технология армирования изделий
2.4.3 Технология формования изделий
2.4.4 Способы и режимы тепловой обработки
2.4.5 Технология распалубки (расформировки) изделий, упаковки и промежуточного складирования
2.5 Технология складирования и характеристика складского хозяйства
2.6 Выбор и расчеты технологического оборудования
2.7 Расчеты тепловых процессов и агрегатов, расходы тепловой энергии
2.8 Расчет электроснабжения и общего расхода электроэнергии
2.9 Автоматизация производства
2.10 Система контроля производственного процесса и качество продукции
2.11 Карта технологического процесса
3 Организация производства и управление предприятием
3.1 Организация рабочих мест
3.2 Определение численности рабочих
3.3 Структура управления предприятием
4 Архитектурно-строительные решения, генеральный план и транспорт
4.1 Расчет строительных конструкций
4.2 Архитектурно-строительные решения
4.3 Генеральный план, транспорт и инженерные сети
5 Решение по охране труда, окружающей среды
6 Сметная стоимость строительства
7 Эффективность инвестиций (капиталовложение)
Список информационных источников



Дата
21.09.2016
Язык
Русский
Состав
1. Генеральный план (1:500); 2, 3. Главный производственный корпус (План на отм. 0.000; Разрезы 1-1, 2-2, 3,-3; Узлы 1, 2, 3; ); 4. Организация производства (График производственного процесса, циклограмма работы мостового крана); 5. Ямная пропарочная камера тепловой обработки (Технологическая схема, план-схема, план и разрезы ЯПК); 6. Карта технологического процесса ((ПК72.15) Требования к бетону, сырьевым материалам, арматурной стали, организация рабочих мест, строповка, складирование); 7. Расчёт строительной конструкции (Опалубочный чертёж; Разрезы 1-1, 2-2, 3,-3; Узлы I, II, III; Расчётные схемы); 8. Автоматизация производства (Структурная схема управления производством многопустотных плит перекрытия; Функциональная схема ямной пропарочной камеры); Сводные технико-экономические показатели проекта.
