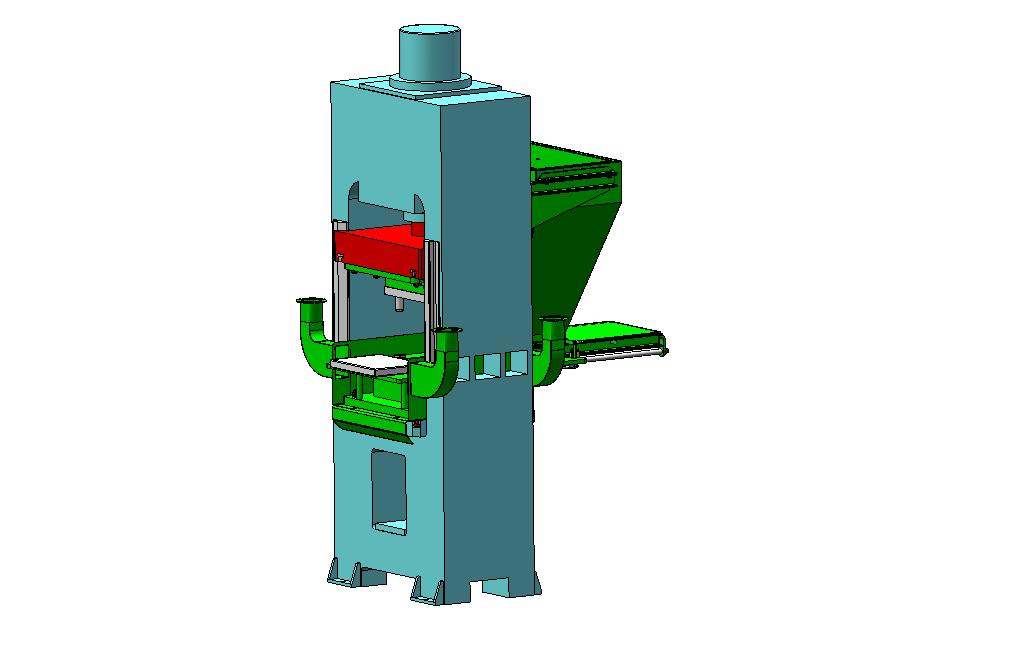

Доделка установки прессования полистирола СМ-38.00.000СБ

Доделка установки прессования полистирола СМ-38.00.000СБ касается полной автоматизации СМ-37.00.000СБ и предусматривает установку гидроцилиндра с датчиками конечного положения для перемещения дозатора прессформы.
Работа установки прессования полистирола
В исходном положении ползун пресса с пуансоном находится в верхнем положении, рабочий ход ползуна пресса 370 мм установлен с помощью датчиков ползуна, а рабочее давление пресса настроено на 200 кг/см2. Выталкиватели пресса и прессформы находятся в нижнем положении, а рабочий ход выталкивателя 70 мм установлен с помощью датчиков выталкивателя. Шток гидроцилиндра дозатора полностью выдвинут. Бункер загружен порошком полистирола ПСЭ-1. Окно дозатора расположено под выходным окном бункера и заполнено порошком полистирола ПСЭ-1. Вытяжная вентиляция подсоединена к патрубкам воздуховода и включена.
Установка оператором включается в работу. При этом гидроцилиндр втягиванием штока перемещает дозатор вперед. Окно дозатора устанавливается над полостью матрицы, а матрица заполняется порошком. Выходное окно бункера при этом перекрыто верхней накладкой дозатора. Бесконтактный индуктивный выключатель, установленный спереди, блокирует включение пресса.
После заполнения матрицы гидроцилиндр задвигает дозатор под бункер до упора для заполнения его порошком. Бесконтактный индуктивный выключатель, установленный сзади, срабатывает и обеспечивает возможность включения пресса в работу.
Ползун пресса вместе с пуансоном опускается на скорости 120 мм/сек до промежуточного датчика пресса и до входа скалок пуансона во втулки матрицы, а после него с рабочей скоростью 4,2 мм/сек. Пуансон входит в матрицу и прессует засыпанный порошок. В конце прессования срабатывает датчик ползуна пресса. Ползун вместе с пуансоном поднимаются в исходное положение на скорости 120 мм/сек. При этом начинает работать гидроцилиндр выталкивателя. Спрессованная заготовка поднимается на скорости 17 мм/сек из матрицы на уровень стола матрицы и удерживается в этом положении до тех пор, пока не сработает бесконтактный индуктивный выключатель, установленный спереди дозатора. Верхний датчик гидроцилиндра дозатора выдает световой или звуковой сигнал оператору на окончании цикла работы.
Цикл работы по загрузке прессформы и прессованию заготовок повторяется. При этом после автоматического вытягивания дозатора вперед до упора заготовка перемещается толкателем дозатора по столу матрицы в зону ее удаления.
Техническая характеристика
1. Плотность сырья из полистирола ПСЭ-1, кг/м3 ........ 1050...1080
2. Вес получаемой заготовки, кг ..................................................... 7
3. Емкость расходного бункера л ................................................... 200
4. Максимальное усилие ручного передвижения дозатора,кг ... 15
5. Максимальное рабочее давление пресса, кг/см2 ....................... 200
6. Скорость пуансона при рабочем ходе, мм/сек ......................... 4,2
7. Скорость пуансона при возвратном ходе, мм/сек ................... 120
8. Скорость пуансона при возвратном ходе, мм/сек .................... 17
9. Скорость выталкивателя при ходе вниз, мм/сек ...................... 45
10. Режим работы ........................................... автоматический
Имеется комплект рабочих чертежей
