Установка прессования полистирола СМ-37.00.000СБ

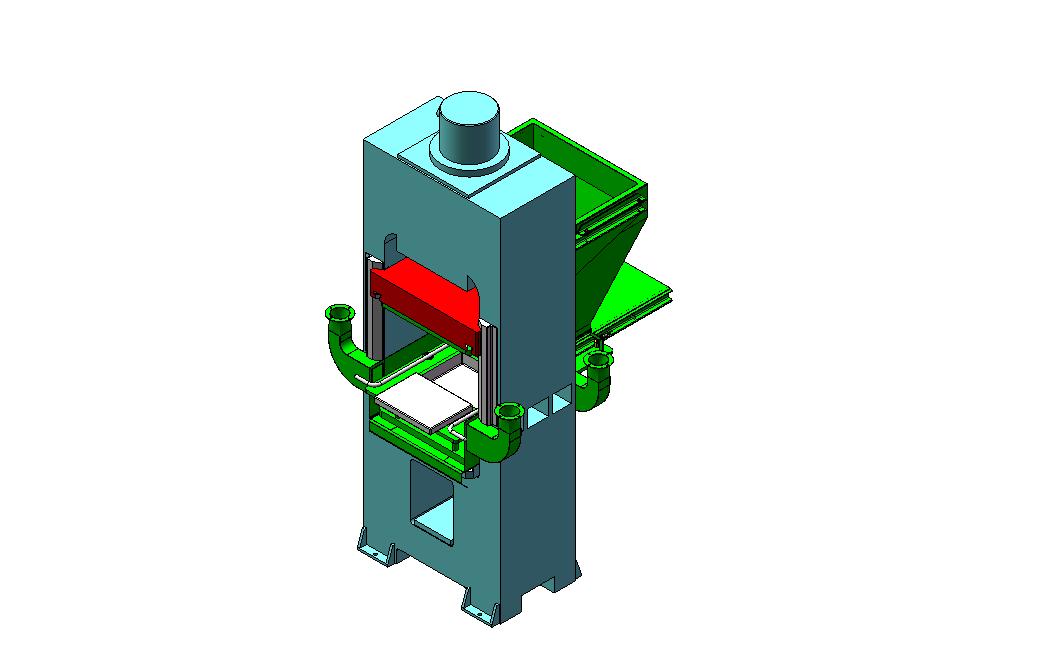

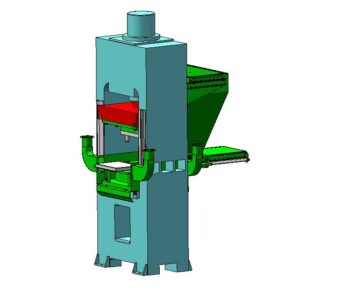

Установка прессования полистирола СМ-37.00.000СБ выполнена на базе гидравлического пресса Д2430Б
Работа установки прессования полистирола
В исходном положении ползун пресса с пуансоном находится в верхнем положении, рабочий ход ползуна пресса 370 мм установлен с помощью датчиков ползуна, а рабочее давление пресса настроено на 200 кг/см2. Выталкиватели пресса и прессформы находятся в нижнем положении, а рабочий ход выталкивателя 70 мм установлен с помощью датчиков выталкивателя. Бункер загружен порошком полистирола ПСЭ-1. Окно дозатора расположено под выходным окном бункера и заполнено порошком полистирола ПСЭ-1. Вытяжная вентиляция подсоединена к патрубкам воздуховода и включена.
Оператор вручную за тяги вытягивает дозатор на себя до упора. При этом окно дозатора, перемещаясь вперед, устанавливается над полостью матрицы, а матрица заполняется порошком. Выходное окно бункера при этом перекрыто верхней накладкой дозатора. Бесконтакный индуктивный выключатель, установленный спереди, блокирует включение пресса.
Оператор вручную за тяги задвигает дозатор под бункер до упора для заполнения его порошком. Бесконтактный индуктивный выключатель, установленный сзади, срабатывает и обеспечивает возможность включения пресса в работу и выдает световой или звуковой сигнал оператору.
Пресс оператором включается в работу. Ползун пресса вместе с пуансоном опускается на скорости 120 мм/сек до промежуточного датчика пресса и до входа скалок пуансона во втулки матрицы, а после него с рабочей скоростью 4,2 мм/сек. Пуансон входит в матрицу и прессует засыпанный порошок. В конце прессования срабатывает датчик ползуна пресса. Ползун вместе с пуансоном поднимаются в исходное положение на скорости 120 мм/сек. При этом начинает работать гидроцилиндр выталкивателя. Спрессованная заготовка поднимается на скорости 17 мм/сек из матрицы на уровень стола матрицы и удерживается в этом положении до тех пор, пока не сработает бесконтактный индуктивный выключатель, установленный спереди дозатора. Верхний датчик гидроцилиндра выталкивателя выдает световой или звуковой сигнал оператору на повторение загрузки матрицы.
Цикл работы по загрузке прессформы и прессованию заготовок повторяется. При этом после ручного вытягивания дозатора оператором на себя до упора заготовка перемещается толкателем дозатора по выталкивателю и столу матрицы в зону ее удаления.
Техническая характеристика
1. Плотность сырья из полистирола ПСЭ-1, кг/м3 ........ 1050...1080
2. Вес получаемой заготовки, кг ..................................................... 7
3. Емкость расходного бункера л ................................................... 200
4. Максимальное усилие ручного передвижения дозатора,кг ... 15
5. Максимальное рабочее давление пресса, кг/см2 ....................... 200
6. Скорость пуансона при рабочем ходе, мм/сек ......................... 4,2
7. Скорость пуансона при возвратном ходе, мм/сек ................... 120
8. Скорость пуансона при возвратном ходе, мм/сек .................... 17
9. Скорость выталкивателя при ходе вниз, мм/сек ...................... 45
10. Режим работы ........................................... полуавтоматический
Имеется комплект рабочих чертежей

Состав: Модели деталей и сборок 3D Язык документа

Софт: SolidWorks 2007

Сайт: www

Файлы:

Каталог / Промышленность / Промышленность строительных материалов / Установка прессования полистирола СМ-37.00.000СБ

СМ-37.00.000СБ Установка прессования полистирола.SLDASM
СМ-37.01.000СБ Прессформа.SLDASM
СМ-37.01.100СБ Матрица.SLDASM
СМ-37.01.200СБ Пуансон.SLDASM
СМ-37.02.000СБ Воздуховод.SLDASM
СМ-37.03.000СБ Дозатор.SLDASM
СМ-37.04.000СБ Бункер.SLDASM
СМ-37.05.000СБ Кронштейн.SLDASM
Болт исп.2 7002-2589 ГОСТ 13152-67.SLDPRT
Болт исп.2 7002-2593 ГОСТ 13152-67.SLDPRT
Болт М10-8gх25.36.01 ГОСТ 7798-70.SLDPRT
Болт М12-8gх25.36.019 ГОСТ 7798-70.SLDPRT
Болт М20-8gх60.88.019 ГОСТ 7798-70.SLDPRT
Болт М8-8gх40.36.019 ГОСТ 7798-70.SLDPRT
Винт М12-6gх30.36.05 ГОСТ 1477-93.SLDPRT
Выключатель индуктивный замыкающий ISB AF26A-21-2-LP-H 3ТЕКО.SLDPRT
Гайка М10-7Н ГОСТ 5915-70.SLDPRT
Гайка М12-7Н ГОСТ 5915-70.SLDPRT
Гайка М20-7Н.56.019 ГОСТ 5915-70.SLDPRT
Гидравлический пресс Д2430Б.SLDPRT
樫 GNS 4025500 "Pnevmolux-Hydraulic".SLDPRT
Деталь2.SLDPRT
Заготовка.SLDPRT
Кольцо 430-440-58-2-2 ГОСТ 9833-73.SLDPRT
СМ-37.00.001 Фартук.SLDPRT
СМ-37.00.002 Направляющая.SLDPRT
СМ-37.00.003 Балка.SLDPRT
СМ-37.00.004 Кронштейн.SLDPRT
СМ-37.00.004 Растяжка.SLDPRT
СМ-37.00.005 Тяга.SLDPRT
СМ-37.00.006 Штуцер.SLDPRT
СМ-37.00.007 Шайба.SLDPRT
СМ-37.01.001 Выталкиватель.SLDPRT
СМ-37.01.002 Толкатель.SLDPRT
СМ-37.01.101 Плита.SLDPRT
СМ-37.01.102 Матрица.SLDPRT
СМ-37.01.103 Плита.SLDPRT
СМ-37.01.104 Втулка.SLDPRT
СМ-37.01.105 Распорка.SLDPRT
СМ-37.01.106-01 Кронштейн.SLDPRT
СМ-37.01.106 Кронштейн.SLDPRT
СМ-37.01.107 Кронштейн.SLDPRT
СМ-37.01.201 Пуансон.SLDPRT
СМ-37.01.202 Плита.SLDPRT
СМ-37.01.203 Пуансонодержатель.SLDPRT
СМ-37.01.204 Скалка.SLDPRT
СМ-37.02.001 Стенка.SLDPRT
СМ-37.02.002 Стенка.SLDPRT
СМ-37.02.003 Стенка.SLDPRT
СМ-37.02.004 Стенка.SLDPRT
СМ-37.02.005 Переходник.SLDPRT
СМ-37.02.006 Фланец.SLDPRT
СМ-37.03.001 Балка.SLDPRT
СМ-37.03.002-01 Стенка.SLDPRT
СМ-37.03.002-02 Стенка.SLDPRT
СМ-37.03.002 Стенка.SLDPRT
СМ-37.03.003-01 Направляющая.SLDPRT
СМ-37.03.003 Направляющая.SLDPRT
СМ-37.03.004 Ушко.SLDPRT
СМ-37.03.004 Штырь.SLDPRT
СМ-37.03.005-01 Задатчик.SLDPRT
СМ-37.03.005 Задатчик.SLDPRT
СМ-37.03.006 Кронштейн.SLDPRT
СМ-37.03.006 Тяга.SLDPRT
СМ-37.04.001 Стенка.SLDPRT
СМ-37.04.002 Стенка.SLDPRT
СМ-37.04.003 Стенка.SLDPRT
СМ-37.04.004 Фланец.SLDPRT
СМ-37.04.005 Уголок.SLDPRT
СМ-37.04.006 Обечайка.SLDPRT
СМ-37.04.007 Уплотнение.SLDPRT
СМ-37.05.001 Балка.SLDPRT
СМ-37.05.002-01 Перемычка.SLDPRT
СМ-37.05.002 Перемычка.SLDPRT
СМ-37.05.003 Кронштейн.SLDPRT
СМ-37.05.004 Ушко.SLDPRT
Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 20 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT
Штифт 12n6х60 ГОСТ 3128-70.SLDPRT
