Проект организации и технологии капитального ремонта сушильного барабана на ОАО "МЗСМ"

Учреждение образования «Белорусский государственный колледж промышленности строительных материалов»
Специальность: «Машины и аппараты химических производств и предприятий строительных материалов»
Дипломный проект на тему: Проект организации и технологии капитального ремонта сушильного барабана
Минск 2014

СОДЕРЖАНИЕ
1. ВВЕДЕНИЕ
2. ОБЩАЯ ЧАСТЬ
3. ОРГАНИЗАЦИОННАЯ ЧАСТЬ
4. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ
5. ОХРАНА ТРУДА, ОКРУЖАЮЩЕЙ СРЕДЫ И ПРОТИВОПОЖАРНАЯ БЕЗОПАСТНОСТЬ
6. ЭНЕРГОСБЕРЕЖЕНИЕ
7. СПЕЦИАЛЬНАЯ ЧАСТЬ.
8. ЭКОНОМИЧЕСКАЯ ЧАСТЬ.
ИСТОЧНИКИ
Сушильный барабан (Диаметр 2500 мм) на заводе используется для сушки глины.. Его детали работают в условиях переменных нагрузок, а корпус-при высоких температурах и влажности материала. Это отрицательно сказывается на их прочности из-за окисления и вызывает, кроме того, абразивный износ. К быстроизнашивающимся деталям сушильного барабана относятся: корпус барабана, пересыпные полки, зубчатые колёса, подшипники, оси роликов, валы.

Обоснование темы дипломного проекта.
В организации капитальных ремонтов технологического оборудования на имеется ряд недостатков: не рассчитывается потребность рабочих и ремонтного оборудования для выполнения ремонта, поэтому не выдерживаются сроки простоя машин в ремонте; не разрабатывается подробно технология разборки, сборки машин и ремонта и восстановления их деталей и узлов; не всегда тщательно подготавливаются ремонты, что отрицательно сказывается на их качестве и сроках проведения. Так как тема дипломного проекта направлена на устранение указанных недостатков, она актуальна для предприятия.

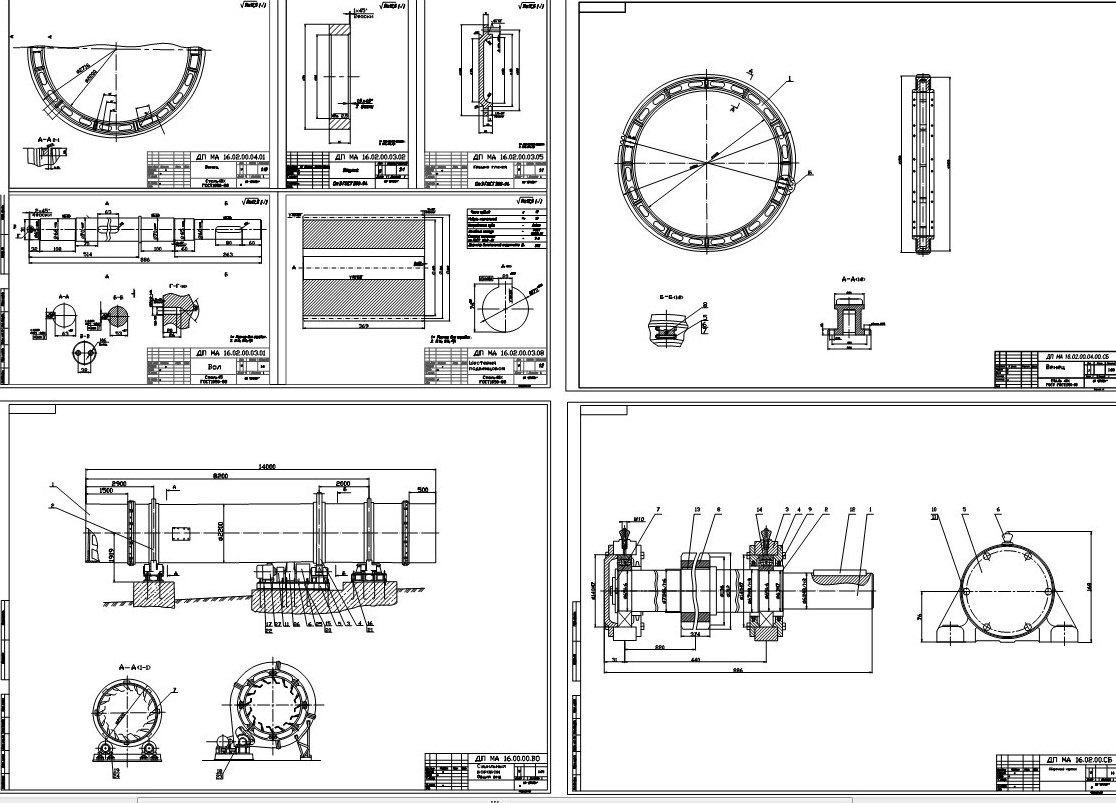

Состав: ОВ Сушильного барабана, СБ вал в сборе с подвеновой шестерней , деталировка (вал, подвенцовая шестерня, венцовая шестерня, крышка глухая, втулка), спецификация, ПЗ. Язык документа

Софт: AutoCAD 2007

Каталог / Промышленность / Промышленность строительных материалов / Проект организации и технологии капитального ремонта сушильного барабана на ОАО "МЗСМ"

Просмотр файлов
Графическая часть.dwg
ПЗ.doc
Содержание.docx
Спецификация барабана общий вид.doc
Спецификация вал.doc
Спецификация венец.doc
Титульный лист.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
