Разработка технологического процесса изготовления отливки Опора

Министерство образования и науки, молодежи и спорта Украины
Донбасская государственная машиностроительная академия
Кафедра Технологии и оборудования литейного производства
КУРСОВАЯ РАБОТА
По дисциплине: Технология литейной формы
На тему «Расчет технологического процесса изготовления отливки "Опора"»
Краматорск 2015

В данном курсовом проекте рассматривается расчет технологического процесса изготовления отливки "Опора".

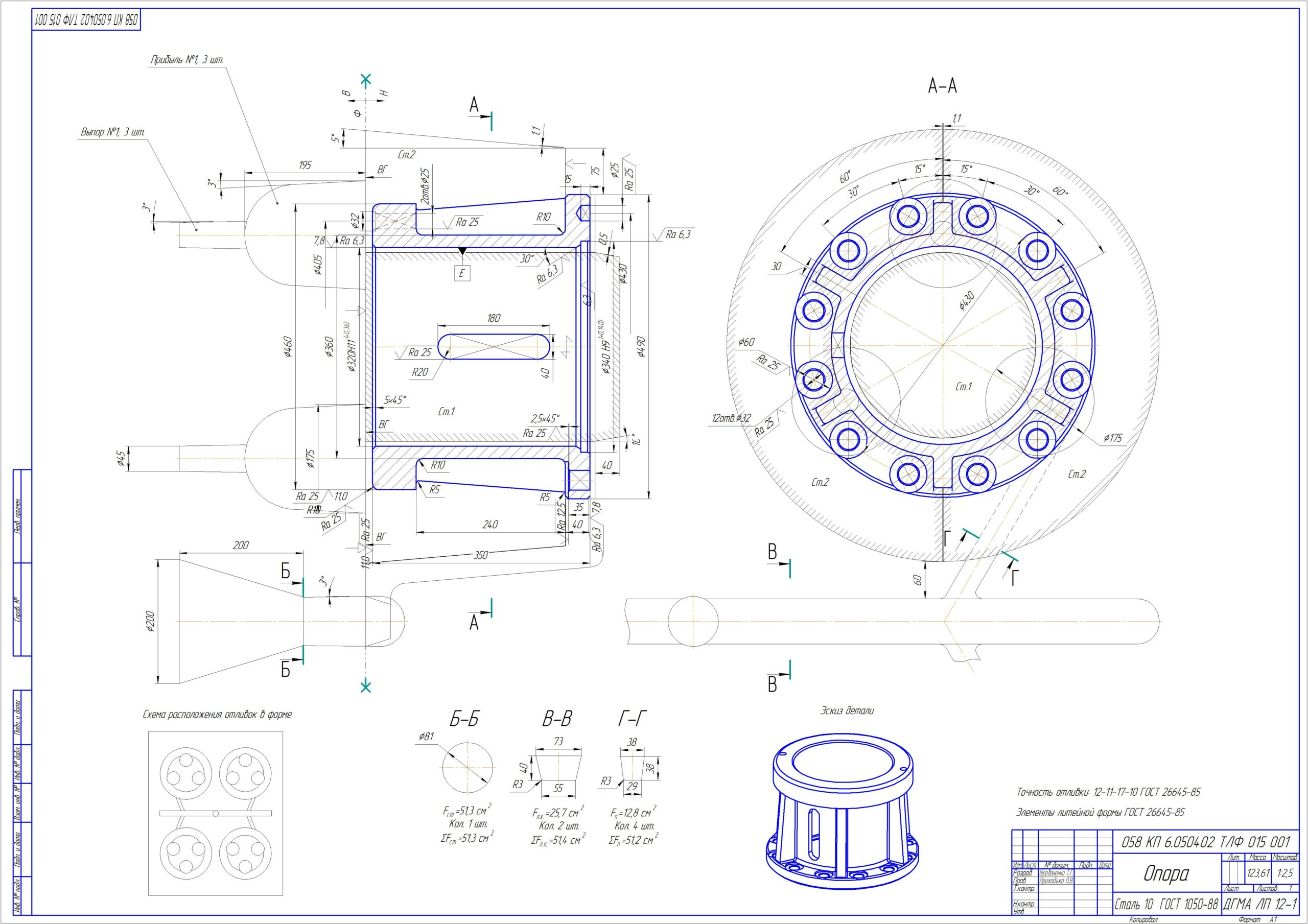

Курсовой проект содержит: графическая часть - Элементы литейной формы, форма в сборе, стержневой ящик, подмодельная плита (форматы А1); спецификации (3 шт.); записка с расчетами, расчеты в программе Фаундри, 3D модель детали и отливки.
Нам необходимо разработать технологию изготовления отливки – «Опора». Отливка «Опора» имеет следующую характеристику: масса детали 137,5 кг; диаметр 490 мм; высота 350 мм.Деталь «Опора» представляет собой форму теловращения с ребрами жесткости.

Состав: Опора, Форма в сборе (СБ), Стержневой ящик (СБ), Подмодельная плита (СБ), Спецификации, Расчеты технологического процесса Язык документа
