Разработка технологического процесса изготовления отливки Рычаг

Министерство образования и науки, молодежи и спорта Украины
Донбасская государственная машиностроительная академия
Кафедра Технологии и оборудования литейного производства
КУРСОВАЯ РАБОТА
По дисциплине: Технология литейной формы
На тему «Расчет технологического процесса изготовления отливки "Рычаг"»
Краматорск 2015

В данном курсовом проекте рассматривается расчет технологического процесса изготовления отливки "Рычаг".
Курсовой проект содержит: графическая часть - Элементы литейной формы, форма в сборе, стержневой ящик, подмодельная плита (форматы А1); спецификации (3 шт.); записка с расчетами, расчеты в программе Фаундри, 3D модель детали и отливки.
Нам необходимо разработать технологию изготовления отливки – «Рычаг». Отливка «Рычаг» имеет следующую характеристику: длина 1605 мм; ширина 360 мм; высота 220 мм. Масса детали 350 кг..Деталь «Опора» представляет собой форму теловращения с ребрами жесткости.

Состав: Опора, Форма в сборе (СБ), Стержневой ящик (СБ), Подмодельная плита (СБ), Спецификации, Расчеты технологического процесса Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Промышленность / Металлургия / Литейное производство и пресс-формы / Разработка технологического процесса изготовления отливки Рычаг

Подмодельная плита.cdw
Стержневой ящик №3.cdw
Форма в сборе.cdw

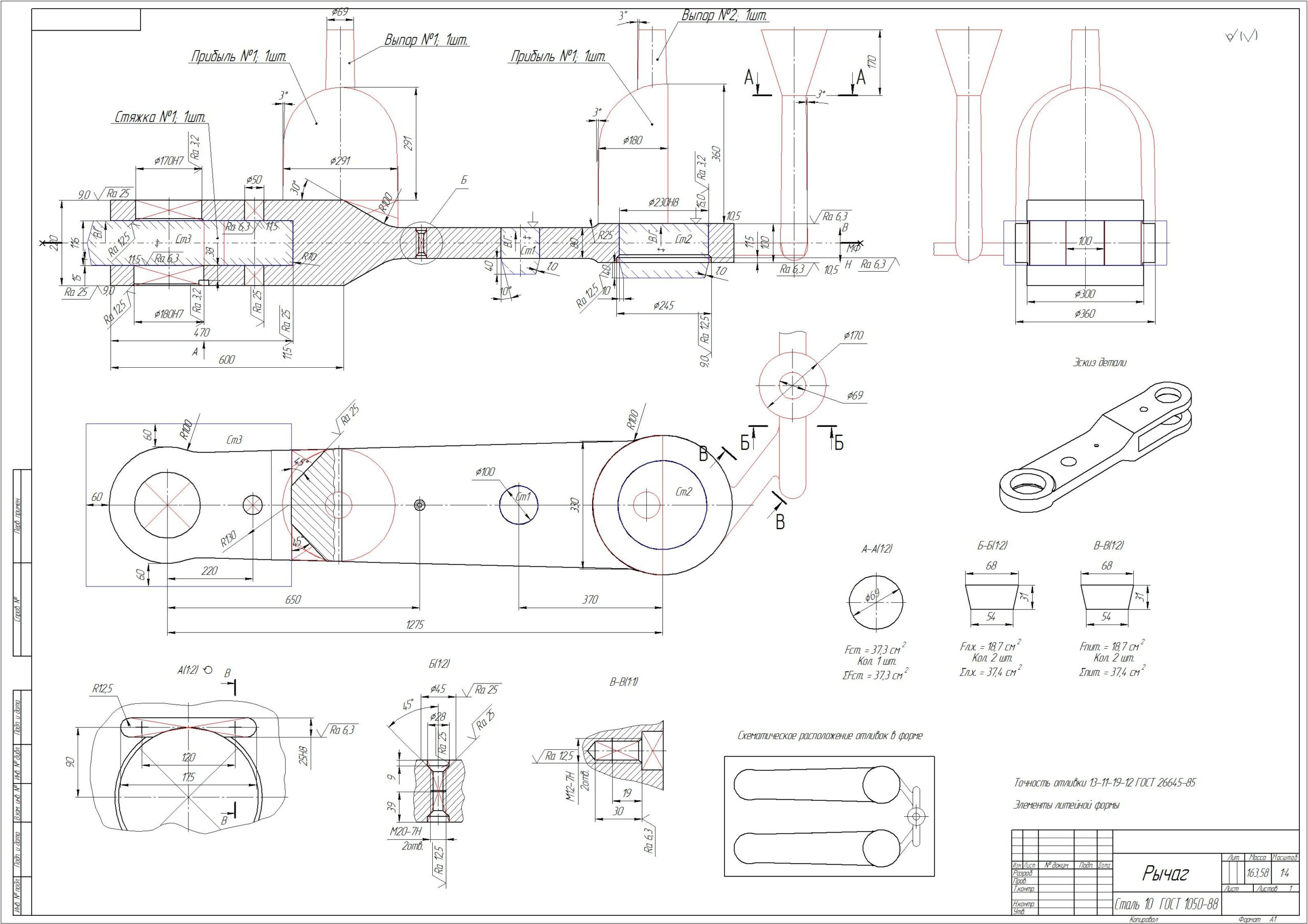

ЭЛФ.cdw
Спецификация модельной плиты.spw
Спецификация стержневого ящика.spw
спецификация форма в сборе э.spw
Записка.docx
