Разработка технологического процесса изготовления отливки Втулка

Министерство образования и науки, молодежи и спорта Украины
Донбасская государственная машиностроительная академия
Кафедра Технологии и оборудования литейного производства
КУРСОВАЯ РАБОТА
По дисциплине: Технология литейной формы
На тему «Расчет технологического процесса изготовления отливки "Втулка"»
Краматорск 2015

В данном курсовом проекте рассматривается расчет технологического процесса изготовления отливки "Рычаг".

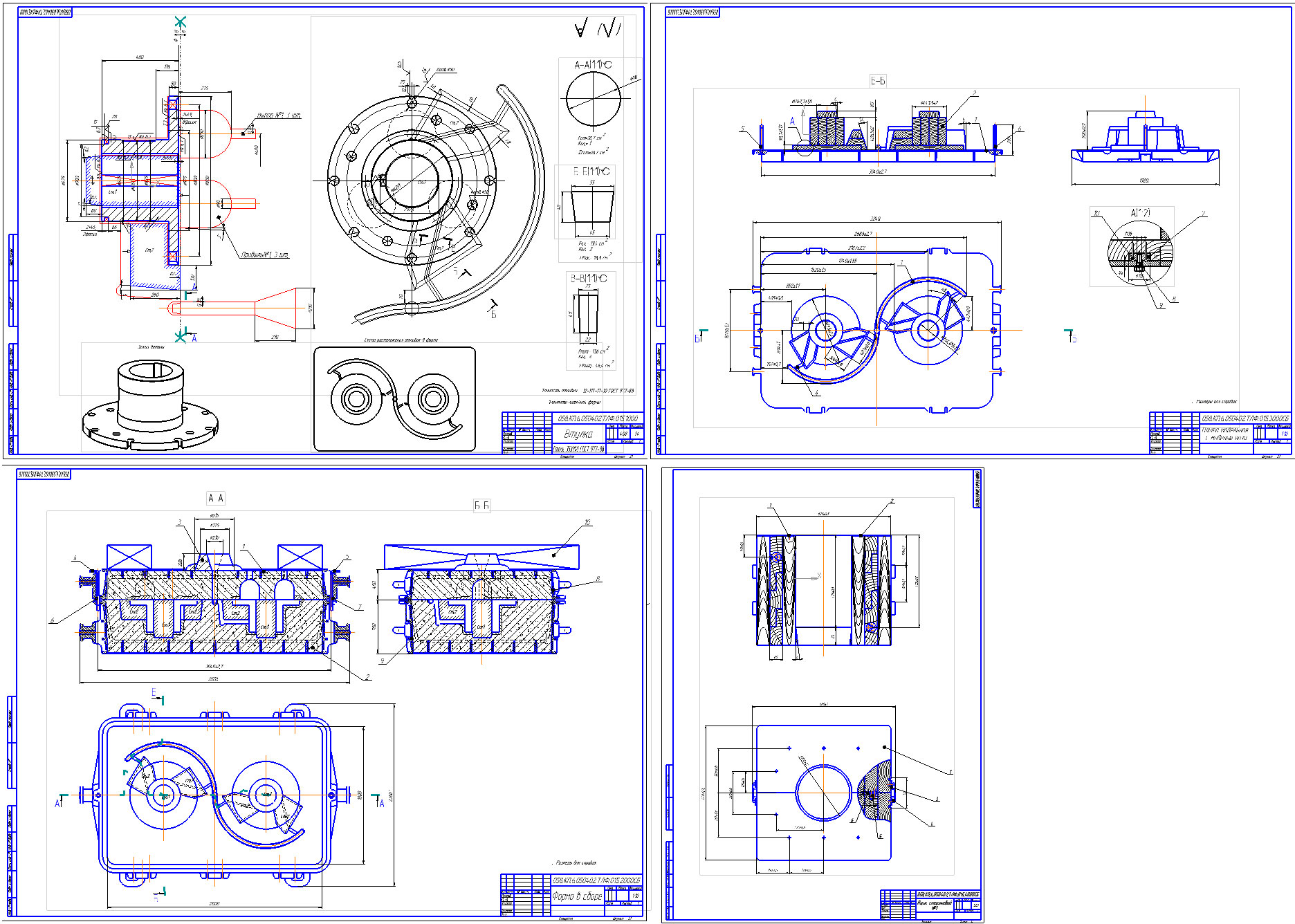

Курсовой проект содержит: графическая часть - Элементы литейной формы, форма в сборе, стержневой ящик, подмодельная плита (форматы А1); спецификации (3 шт.); записка с расчетами, расчеты в программе Фаундри, 3D модель детали и отливки.
Нам необходимо разработать технологию изготовления отливки – «Рычаг». Отливка «Рычаг» имеет следующую характеристику: масса детали 408 кг; габаритные размеры: диаметр 880 мм; высота 400 мм.

Состав: Втулка, Форма в сборе (СБ), Стержневой ящик (СБ), Подмодельная плита (СБ), Спецификации, Расчеты технологического процесса Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Промышленность / Металлургия / Литейное производство и пресс-формы / Разработка технологического процесса изготовления отливки Втулка

плита модельная печать.cdw
Стержневой ящик.cdw
Форма в сборе.cdw
Элементы литейной формы.cdw
Модельная плита.spw
Форма в сборе.spw
騪 ভ 1 _ 058..6.050402..015.4000.spw
Записка.docx
