Южно-уральский государственный университет
Кафедра Обработки металлов давлением
Выпускная квалификационная работа
на тему "модернизация механизма перемещения валков рабочей клети прошивного стана трубопрокатного агрегата ТПА-80"
Челябинск 2016
рассмотрен трубопрокатный агрегат ТПА-80 с непрерывным станом, модернизация двухвалковой клети винтовой прокатки.

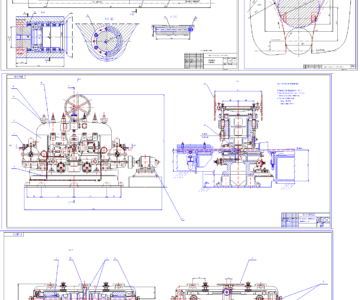

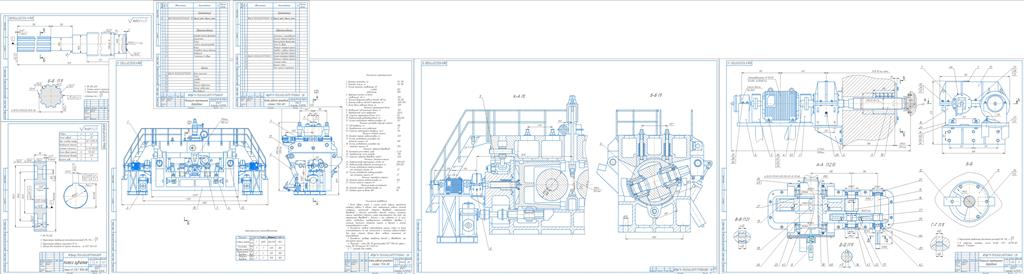

Графическая часть содержит рабочую клеть агрегата формат 2 листа А1 , механизм перемещения валков 1 лист А1, нажимной винт формат А3 , детальный чертеж зубчатого колеса формат А3
Содержание
ВВЕДЕНИЕ
1. КОНСТРУКТОРСКАЯ ЧАСТЬ
1.1. Описание конструкции прошивного стана
1.2 Литературный, патентный обзор и анализ конструкций машин, аналогичных проектируемой
1.3 Обоснование выбора конструкции и основных параметров проектируемой машины
2 РАСЧЕТНАЯ ЧАСТЬ
2.1 Расчет мощности привода механизма перемещения барабана, выбор двигателя
2.2. Выбор передаточных чисел и передач установочного механизма
2.3. Расчет деталей передач установочного механизма
2.3.1. Расчет валов редуктора
2.3.2 Расчет подшипников редуктора
2.3.2 Проверочный расчет резьбы нажимного устройства
3. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
3.1 Правила технической эксплуатации прошивного стана
3.2 Техническое обслуживание и ремонты
3.3 Монтаж, демонтаж машины
3.4. Смазка узлов машины
3.5 Вопросы экологии, охраны окружающей среды в цехе
3.6 Вопросы охраны труда и техники безопасности
3.6.1. Электробезопасность
3.6.2 Пожарная безопасность
3.6.3. Механическая безопасность
3.6.4. Освещение
ЗАКЛЮЧЕНИЕ
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
