Модернизация рабочей клети прошивного стана ТПА 140 для прошивки заготовки из нержавеющих марок стали с заменой верхней линейки на тело качения

УрФУ им Б. Н. Ельцина,
кафедра МиРМ,
Курсовой проект по дисциплине "Металлургические машины и оборудование"
На тему: "модернизация рабочей клети прошивного стана для прошивки заготовки из нержавеющих марок стали с заменой верхней линейки на тело качения"
Екатеринбург, 2011.

Настоящий курсовой проект посвящен вопросу модернизации рабочей клети прошивного стана для прошивки заготовки из нержавеющих марок стали с заменой верхней линейки на тело качения.
В проекте описан технологический процесс производства труб на трубопрокатном агрегате с автомат-станом. Подробно рассмотрены конструкция и принцип работы прошивного стана.
Проект направлен на увеличение объема производства и улучшение качества труб.
Пояснительная записка содержит 31 стр.
Графическая часть проекта на 5 листах А2
СОДЕРЖАНИЕ

ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ
РЕФЕРАТ 5
ПЕРЕЧЕНЬ ЛИСТОВ ГРАФИЧЕСКИХ ДОКУМЕНТОВ 6
ВВЕДЕНИЕ 7
1.ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ
1.1. Описание технологического процесса участка 8
1.2. Краткая характеристика оборудования 10
1.3. Технологические расчеты 16
2. КОНСТРУКТОРСКАЯ ЧАСТЬ
2.1. Обзор литературных данных 20
2.2. Проектируемая конструкция
2.2.1. Существующее положение 23
2.2.2. Предлагаемые решения по модернизации клети прошивного стана 25
3. РАСЧЕТНАЯ ЧАСТЬ
3.1. Проверка привода валков 26
4.ЭКСПЛУАТАЦИЯ ОБОРУДОВАНИЯ
4.1. Обслуживание оборудования
4.1.1. Общее положение 27
4.1.2. Текущее обслуживание 29
4.2. Ремонт прошивного стана 28
4.2.1. Текущий ремонт 31
4.2.2. Капитальный ремонт 33
4.3. Смазка оборудования 35

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
1. Площадь под оборудование - 10,4 м
2. Производительность стана - 13,3 т/ч
3. Диаметр заготовки 90-105 мм
4. Размеры готовых труб диаметр 83-108 мм толщина стенки 8-16 мм

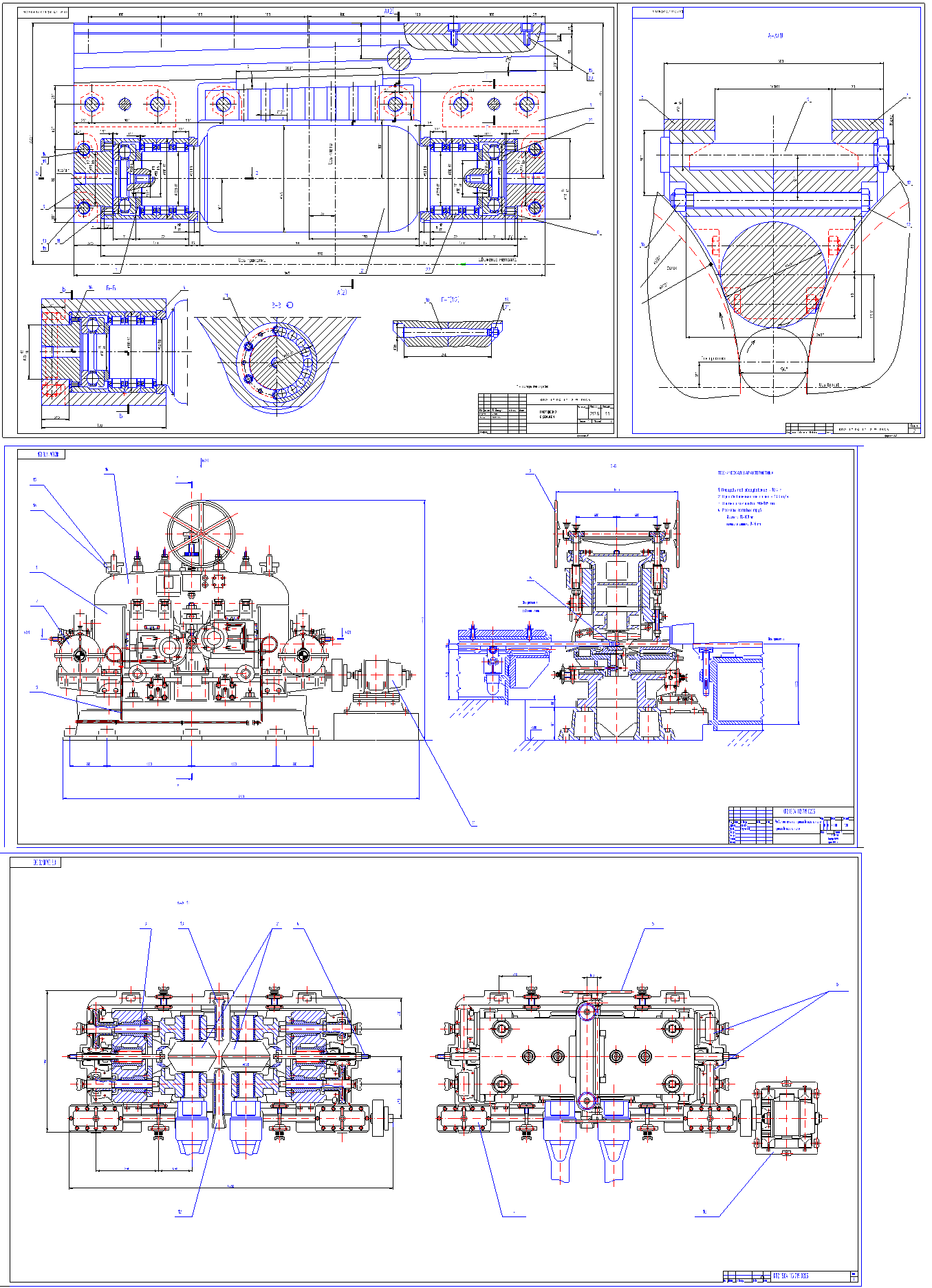

Состав: Рабочая клеть (СБ) 1, Рабочая клеть (СБ) 2, План участка горячей прокатки труб (ВО), Платформа с роликом, ролик старый, спецификации, ПЗ Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Промышленность / Металлургия / Модернизация рабочей клети прошивного стана ТПА 140 для прошивки заготовки из нержавеющих марок стали с заменой верхней линейки на тело качения

архифф\Клеть-2.dwg
архифф\Клеть.dwg
архифф\Курсовой проект
архифф\План цеха.dwg
архифф\платформа с роликом .dwg
архифф\платформа с роликом диам 145.frw
архифф\платформа срол спец 4.dwg
архифф\Платформа.dwg
архифф\ролик старый 4.dwg
архифф\Спец крепление 2.dwg
архифф\Спец план уч1.dwg
