Штамп для пробивки отверстий для заготовок 270 х 150 мм

Штамп применяется для пробивки отверстий, расположенных на большом расстоянии от краев заготовки. В основном габариты заготовки не превышают по длине 270 мм и ширине 150 мм.

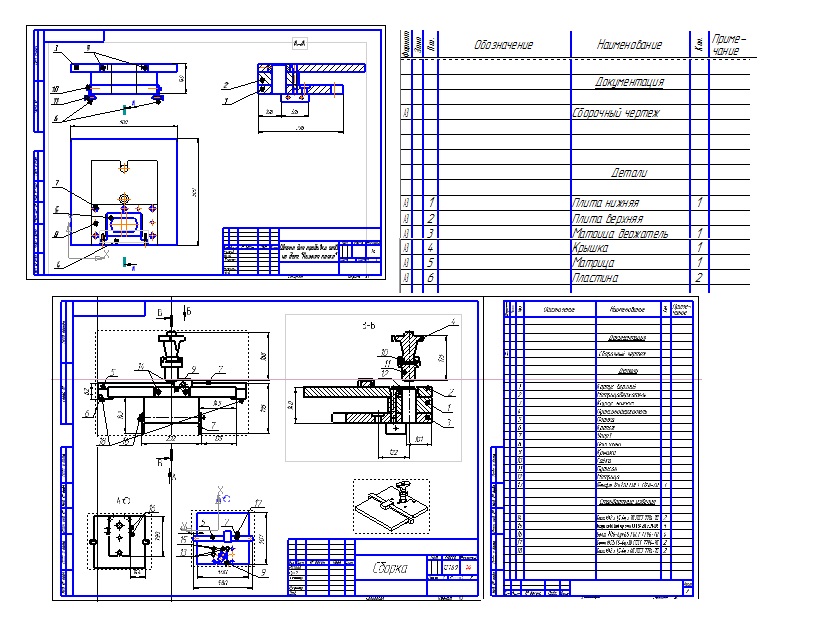

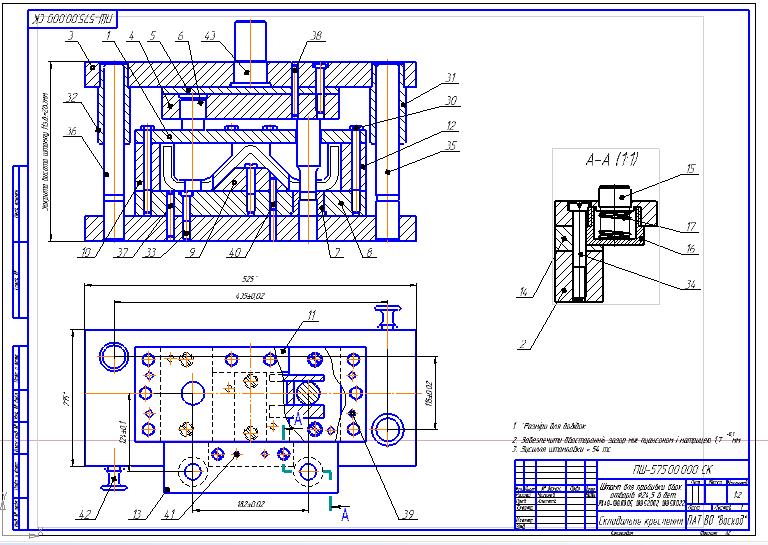

Комплект сменных рабочих деталей состоит из матрицы 3 пуансона 5 и кольца 4, устанавливаемых соответственно в матрицедержателе 2, державке 7 и съемнике 6 и закрепляемых винтами 8, 9 и 11. Матрицедержатель 2 закреплен на 4 опорных винтах 17. Заготовка предварительно просверленным технологическим отверстием 8 мм надевается на фиксатор 10. Отход в виде шайбы постепенно опускается вниз по фиксатору 10, разрубается на разрезном ноже 12, который установлен в опоре 16, зафиксированной на опорных винтах 17, и удаляется через окно в матрицедержателе 2. Чтобы отходы не рассыпались по подштамповой плите пресса, имеются два кожуха 14, которые приваренными к ним втулкам надеваются на штыри 13, устанавливаемые в основание 1.
