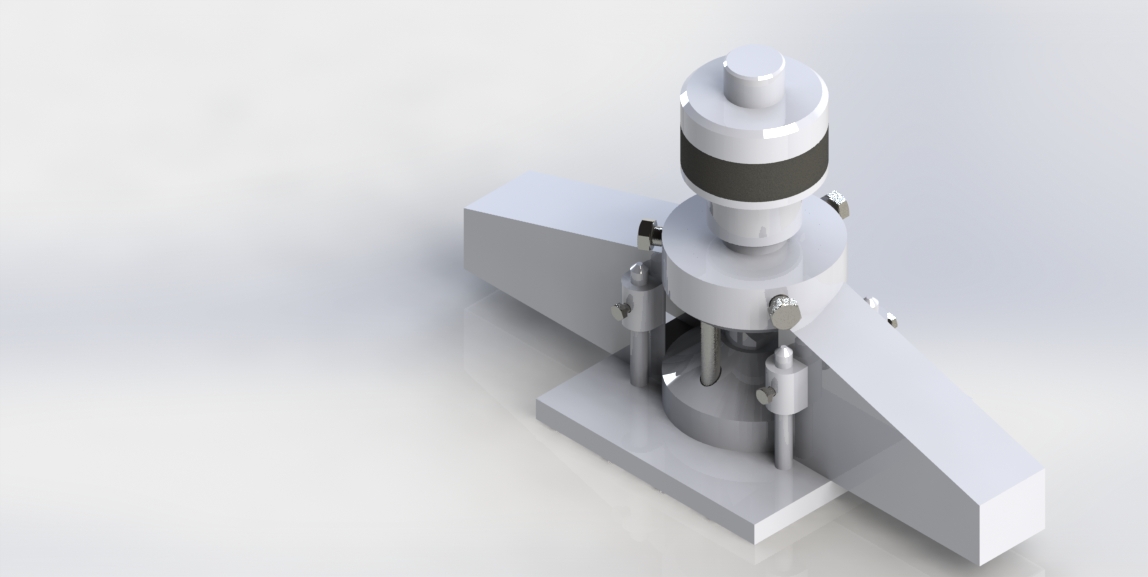

Штамп для пробивки отверстий на большом расстоянии от краев заготовки

0
101
829
0
0
100

Штамп применяется для пробивки отверстий, расположенных на большом расстоянии от краев заготовки. В основном габариты заготовки не превышают по длине 270 мм и ширине 150 мм.
Комплект сменных рабочих деталей состоит из матрицы 3 пуансона 5 и кольца 4, устанавливаемых соответственно в матрицедержателе 2, державке 7 и съемнике 6 и закрепляемых винтами 8, 9 и 11. Матрицедержатель 2 закреплен на 4 опорных винтах 17. Заготовка предварительно просверленным технологическим отверстием 8 мм надевается на фиксатор 10. Отход в виде шайбы постепенно опускается вниз по фиксатору 10, разрубается на разрезном ноже 12, который установлен в опоре 16, зафиксированной на опорных винтах 17, и удаляется через окно в матрицедержателе 2. Чтобы отходы не рассыпались по подштамповой плите пресса, имеются два кожуха 14, которые приваренными к ним втулкам надеваются на штыри 13, устанавливаемые в основание 1.


Сообщить о проблеме
Автор
user-avatar alexpak241095
Дата
15.11.2016
Язык
Русский
Состав
3D модель , CAD-сборка, CAE - анализ
Софт
SolidWorks 16 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
    • icon-4.SLDPRT 4.SLDPRT
    • icon-5,1.SLDPRT 5,1.SLDPRT
    • icon-5.SLDPRT 5.SLDPRT
    • icon-6.SLDPRT 6.SLDPRT
    • icon-7,1.SLDPRT 7,1.SLDPRT
    • icon-7.SLDPRT 7.SLDPRT
    • icon-14.SLDPRT 14.SLDPRT
    • icon-ins.SLDPRT ins.SLDPRT
    • icon-rezina.SLDPRT rezina.SLDPRT
    • icon-Сборка4.SLDASM Сборка4.SLDASM
    • icon-ко.SLDPRT ко.SLDPRT
    • icon-м.SLDPRT м.SLDPRT
    • icon-мд.SLDPRT мд.SLDPRT
    • icon-нож.SLDPRT нож.SLDPRT
    • icon-ос.SLDPRT ос.SLDPRT
    • icon-шт.SLDPRT шт.SLDPRT
