Штамп для резки швеллера №8, №10, №12 на 400 тс прессе.

Штамп предназначен для резки сортового швеллера №8, №10, №12 на 400тс прессе. Для каждого размера швеллера предусмотрен комплект ножей (верхнего и нижнего). Верхняя часть штампа к ползуну пресса не крепится и после резки швеллера возвращается в исходное положение за счет четырех мощных пружин-поз.8.

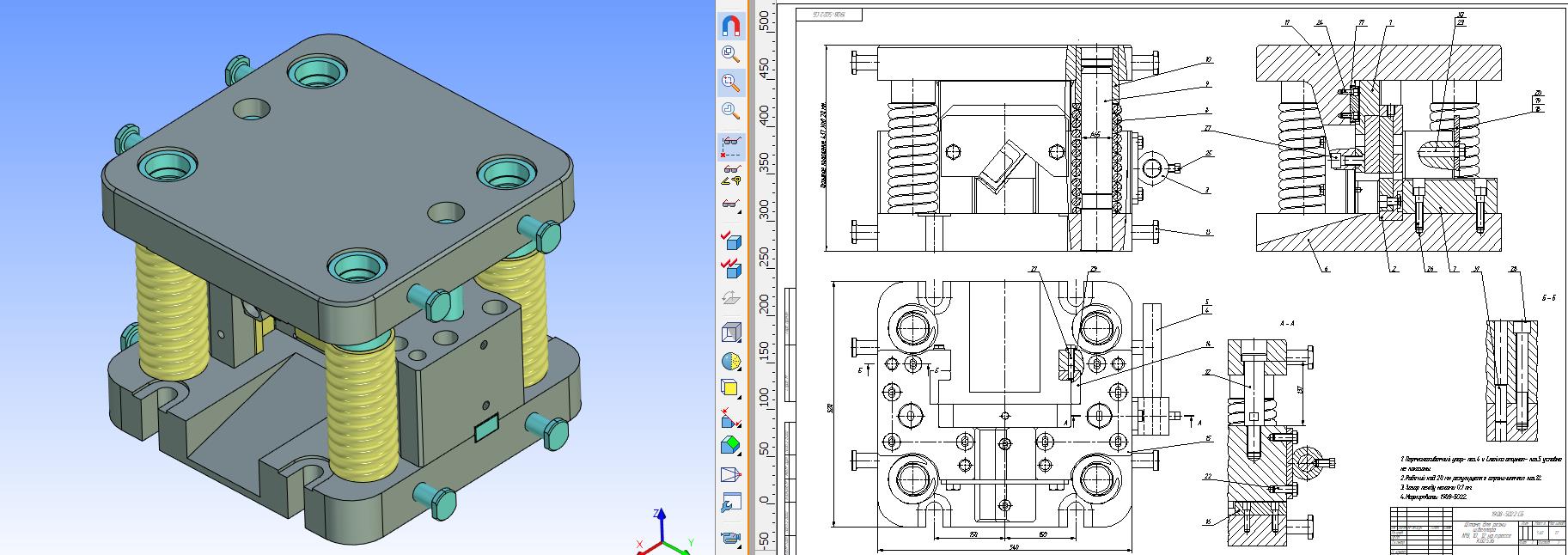

Состав: Сборочный чертеж. Деталировка. Спецификация.3D Сборка.

Софт: T-FLEX CAD 10

Файлы:

Каталог
Промышленность
Металлургия
Обработка металлов давлением
Штамп для резки швеллера №8, №10, №12 на 400 тс прессе.

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5002.006 Плита верхння св.вар/

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5002.006 Плита верхння св.вар/1908-5022.006 Плита верхняя св.вар..grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5002.006 Плита верхння св.вар/1908-5022.006.01 Плита(заготовка).grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5002.006 Плита верхння св.вар/1908-5022.006.02 Стенка (заготовка).grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022 100.01 Державка.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022 100.02 Нож верхний №12.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022 100.03 Нож верхний №10.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022 100.04 Нож верхний №8.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022 100.05 Нож верхний №8У.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022 100.СБ Нож верхний шв №10.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022 100.СБ Нож верхний.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.001 Плита нижняя.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.002 Направляющая.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.003 Пружина 3d +20.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.003 Пружина.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.004 Колонка.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.005 Втулка.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.006 Плита верхняя.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.007 Ограничитель.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.008 Штырь транспортировочный.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.009 Противоотжим правый.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.009 Противоотжим левый.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.010 Направляющая левая.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.010 Направляющая правая.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.011 Шпонка.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.012 Шпонка.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.014 Ограничитель для шв.№10.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.015 Ограничитель для шв.№12.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.016 Ограничитель для шв.№8.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.200.01 Державка.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.200.02 Нож нижний №12.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.200.03 Нож нижний №10.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.200.04 Нож нижний №8.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.200.05 Нож нижний №8У.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.200.СБ Нож нижний шв №10.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.200.СБ Нож нижний.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.300.СБ Кронштейн упора.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.400.01 Штанга.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.400.02 Стержень.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.400.03 Корпус упора.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.400.100.СБ Упор.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.400.200.СБ Болт М16 спец..grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.400.СБ Упор переналаживаемый.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.500.100.01 Труба.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.500.100.02 Диск.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.500.100.03 Ребро.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.500.100.СБ Основание.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.500.200.СБ Штанга.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.500.СБ Стойка опорная.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.СБ ножи верх и низ и швеллер.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.СБ Штамп для резки швеллера №8, 10, 12.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/1908-5022.СБ Штамп для резки швеллера с огр..grb

1908-5022 Штамп для резки швеллера №8. 10, 12/Прорисовка верхнего ножа шв 12.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/Прорисовка нижнего ножа шв 12.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/Профиль ножа №10.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/Профиль ножа №12.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/Профиль ножа №8.grb

1908-5022 Штамп для резки швеллера №8. 10, 12/Швеллер №8 уклон.grb
