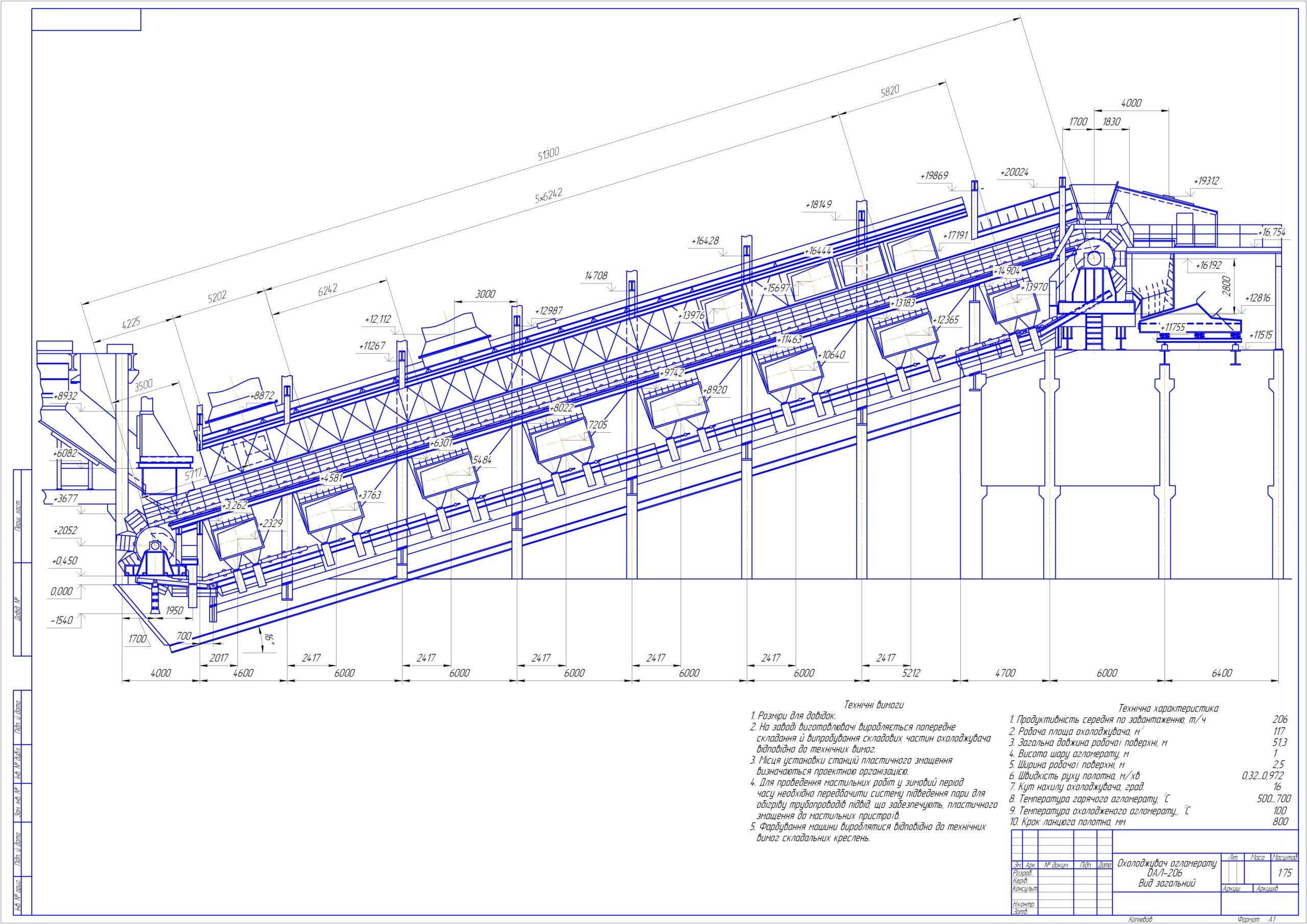

Прямолинейный охладтель агломерата ОАЛ-206.
Техническая характеристика
1. Производительность средняя по загрузке, т/ч 206
2. Рабочая площадь охладителя, м2 117
3. Общая длина рабочей поверхности, м 51,3
4. Высота пласта агломерата, м 1
5. Ширина рабочей поверхности, м 2,5
6. Скорость движения полотна, м/хв 0,32...0,972
7. Угол наклона охладителя, град. 16
8. Температура горячего агломерата, 0С 500...700
9. Температура охлажденного агломерата 0С 100
10. Шаг цепи полотна, мм 800
- Главная -
- Чертежи -
- Промышленность -
- Металлургия -
- Прямолинейный охладтель агломерата ОАЛ-206
Прямолинейный охладтель агломерата ОАЛ-206
1
193
1971
1
2
200
Сообщить о проблеме
Автор
tristan123
Дата
13.10.2014
Язык
Украинский
Состав
Всего пять чертежей формата А1. Два чертежа прямолинейного охладителя формата А1 ВО, два чертежа привода формата А1 ВО, два листа деталировки формата А3, один лист формата А2 - чертеж цепи СБ. Спецификации. ПЗ нет.
Софт
КОМПАС-3D 14
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
Вал-шестерня_А3.cdw
-
Вал_1_А3.cdw
-
Цепь_А2.cdw
-
Цепь_СПЕЦИФ_1_Лист.cdw
-
-
Вид_1.cdw
-
Прямолинейный охладитель_А1.cdw
-
Разрез_А1.cdw
-
Редуктор_А1.cdw
-
Редуктор_А1_СПЕЦИФ.cdw
-
охладитель_СПЕЦИФ.cdw
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
