Конструкция торсионной подвески колес для прицепа 1 ПТС-6

Костанайский государственный университет им. А. Байтурсынова
Кафедра тракторов и автомобилей
Дипломная работа по дисциплине "Тракторы и автомобили"
На тему: "Конструкция торсионной подвески колес для прицепа 1 ПТС-6"
Костанай 2008

Для выполнения работ по перевозке сельскохозяйственных грузов в хозяйствах активно используются тракторные поезда, включающие в себя энергетическое средство (колесные трактора класса 0,9; 1,4; 5) и универсальные прицепы типа ПТС-4; 6; 9; 12. В ТОО «ОХ Заречное» также значительный объем работ по перевозке грузов выполняется тракторными поездами. Тракторные поезда в составе МТЗ- 80; 82 + ПТС-6 осуществляют доставку семенного материала и минеральных удобрений в поле при проведении посевных работ и участвуют в перевозке зерна с поля на ток при уборке зерновых. Тракторные поезда в составе К-701+ ПТС-9+ПТС-12 применяются при перевозке зерна с поля к месту хранения. Активно используются тракторные поезда при перевозке сена во время сенокоса. Совершенствование конструкции и обеспечение заданной надежности тракторных поездов играет важную роль в повышении эффективности перевозок. Известно, что ходовая часть прицепов состоит из передней и задней с осями и колесами или только задней части. Анализ наиболее распространенных рессорных подвесок показывает, что в основном они включают листовые рессоры. Однако, несмотря на простоту их конструкции и эффективность использования они имеют существенные недостатки: высокую металлоемкость, жесткость и трудоемкость при проведении ремонтных работ, а также довольно большие затраты на изготовление и ремонт ].
В связи с этим, для использования на тракторных прицепах в условиях ТОО «ОХ Заречное» предлагается конструкция торсионной подвески, где вместо листовых рессор используются торсионы.
Дипломный проект содержит 3 тлиста формата А1 конструкторской части, Пояснительная записка содержит 90 стр., 19 таблиц, 8 рисунков, 35 литературных источников, 4 приложения. дополнительный графический материал 6 листов формата А4.

Технические характеристики прицепа 1-ПТС-6

Грузоподъемность, т 6
Объем кузова, м3 4,7
Габаритные размеры, м: длина, ширина, высота 6,1х2,4х1,9
Масса, т 2,35
Разгрузка назад и боковые стороны
Транспортная скорость, км/ч до 25
Трактор, кл, т.с. 1,4

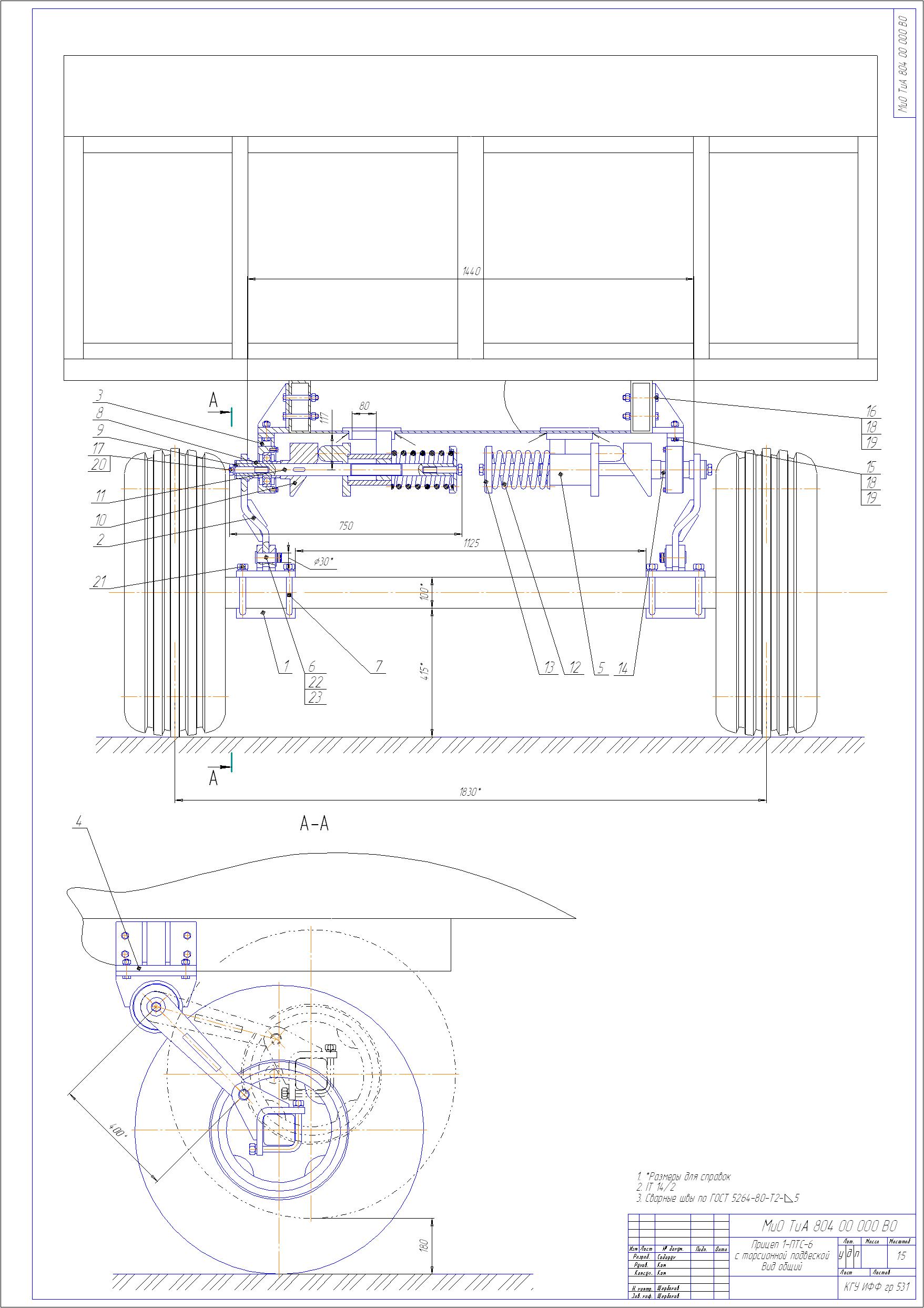

Состав: Прицеп 1-ПТС-6 с торсионной подвеской (ВО), Опора (СБ). Кронштейн (СБ), Балансир (СБ), Деталировка (тяга, пластина, ухо, упор, втулка, корпус), Спецификации, ПЗ, дополнительный графический материал 6 листов А4 Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:
