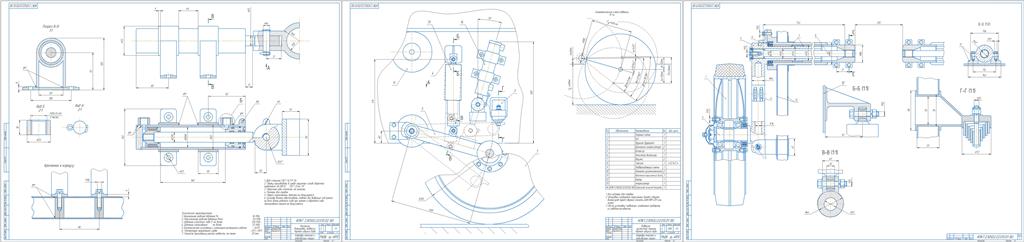

Торсионная подвеска гусеничной машины с линейной характеристикой и механизмом блокировки подвески.

Московский Автомобильно-Дорожный Институт
(Государственный Технический Университет)
Кафедра Тягачей и амфибийных машин
Курсовой проект по дисциплине:
"Расчет и конструирование многоцелевых гусеничных и колесных машин"
ТЕМА ПРОЕКТА: Торсионная подвеска гусеничной машины с линейной характеристикой и механизмом блокировки подвески.
Москва 2022

Торсионная подвеска гусеничной машины с кусочно- линейной характеристикой.
Подвеска гусеничной машины состоящая из упругого элемента с кусочно-линейной характеристикой и гидравлического амортизатора
Исходные данные, прототип: Собственный вес машины - 50 кН, грузоподъемность - 30 кН. Оглавление.
1. Введение.....................................................................................................................................................................2
2. Характеристика подвески................................................................................................................3
2.1. Описание конструкции и принцип работы подвески...........................3
2.2. Расчётная схема системы подрессоривания...............................................3
2.3. Расчёт эквивалентной жёсткости подвески..............................................6
2.4. Определение ходов подвески..............................................................................................7
3. Проектирование подвески...................................................................................................................8
3.1. Определение параметров упругого элемента...............................................8
3.1.1. Определение углов закрутки торсиона........................................................8
3.1.2. Определение геометрических параметров
торсиона................................................................................................................................................9
3.1.3. Расчёт шлицев торсиона на смятие.............................................................11 3.2. Расчёт параметров двухтрубного телескопичес-
кого амортизатора двухстороннего действия......................................13
3.2.1. Определение коэффициентов сопротивления
амортизатора................................................................................................................................13
3.2.2. Определение хода поршня............................................................................................14
3.2.3. Определение диаметров поршня и штока..............................................14
4. Прочностной расчёт...............................................................................................................................24
4.1. Расчёт балансира подвески...............................................................................................24
4.2. Расчёт оси катка на прочность...............................................................................25 4.3. Расчёт подшипников опорных катков.................................................................26
4.4. Расчёт фиксатора балансира.......................................................................................27
5. Расчёт механизма блокировки..................................................................................................29
5.1. Определение параметров гидроцилиндра.........................................................29
5.2. Расчёт крепления гидроцилиндра............................................................................30
6. Вывод............................................................................................................................................................................32
7. Список использованной литературы.................................................................................33
8. Приложения...........................................................................................................................................................34
