Механизм "качающаяся шайба" в масляной ванне

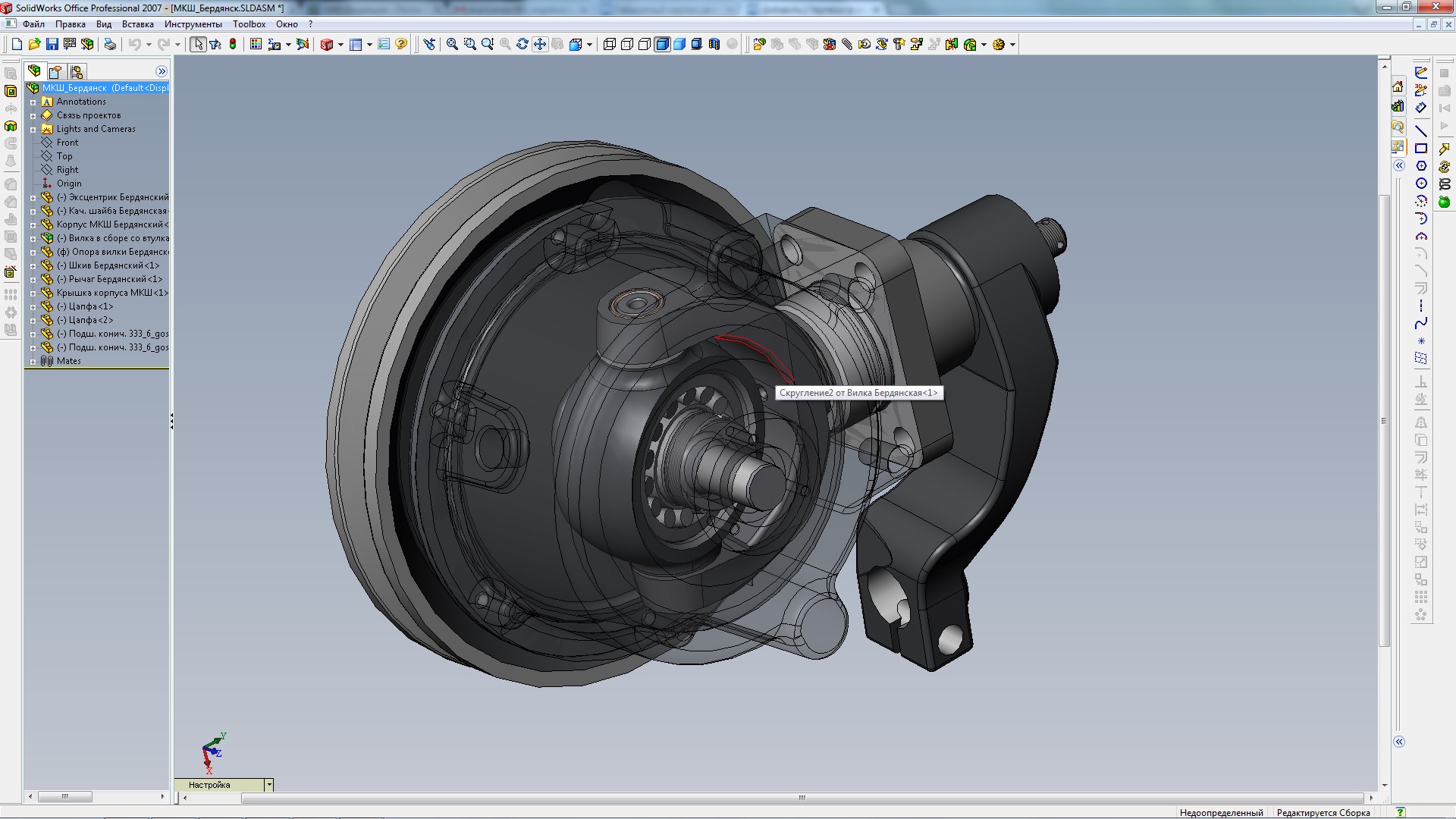

Механизм "качающаяся шайба" в масляной ванне предназначен для привода ножа хедера зерноуборочного комбайна или валковой жатки. Вращение шкива преобразуется в качание рычага, обеспечивающее возвратно-поступательное движение ножа (в проекте не присутствует. Для наглядности корпус в сборке показан прозрачным. Крепеж не проставлен, чтобы не увеличивать вес файла сборки. Работа выполнена студенческим КБ Московского государственного агроинженерного университета им. В.П.Горячкина (МГАУ).

Состав: 3D сборка Язык документа

Софт: SolidWorks 2007 SP0

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Механизм "качающаяся шайба" в масляной ванне

Вилка Бердянская.SLDPRT
Вилка в сборе со втулками.SLDASM
Втулка бронз..SLDPRT
Кач
Корпус МКШ Бердянский.SLDPRT
Крышка корпуса МКШ.SLDPRT
МКШ_Бердянск.SLDASM
Опора вилки Бердянской.SLDPRT
Подш
Рычаг Бердянский.SLDPRT
Цапфа.SLDPRT
Шкив Бердянский.SLDPRT
Эксцентрик Бердянский.SLDPRT
