Модернизация режущего аппарата жатки ЖВЗ-10,7М с целью снижения стоимости

Гомельский государственный технический университет
имени П.О. Сухого
Кафедра: «Сельскохозяйственные машины»
КУРСОВОЙ ПРОЕКТ
по дисциплине
«ПРОЕКТИРОВАНИЕ МАШИН ДЛЯ УБОРКИ С/Х КУЛЬТУР»
на тему:
«Модернизация режущего аппарата жатки
ЖВЗ-10,7М с целью снижения стоимости»
Гомель 2016 г.

Данный курсовой проект посвящен модернизации режущего аппарата валковой жатки ЖВЗ-10,7М с целью снижения стоимости.
В ходе выполнения проекта проведен анализ существующих конструкций валковых жаток на основании которого принята модернизация режущего аппарата. Были проведены кинематический, энергетический расчеты и прочностной расчет. Разработаны рекомендации по ТО, эксплуатации и ремонту, а также по охране труда, технике безопасности.
Курсовой проект состоит из пояснительной записки на листах, в ко-торой содержится рисунков и таблиц.

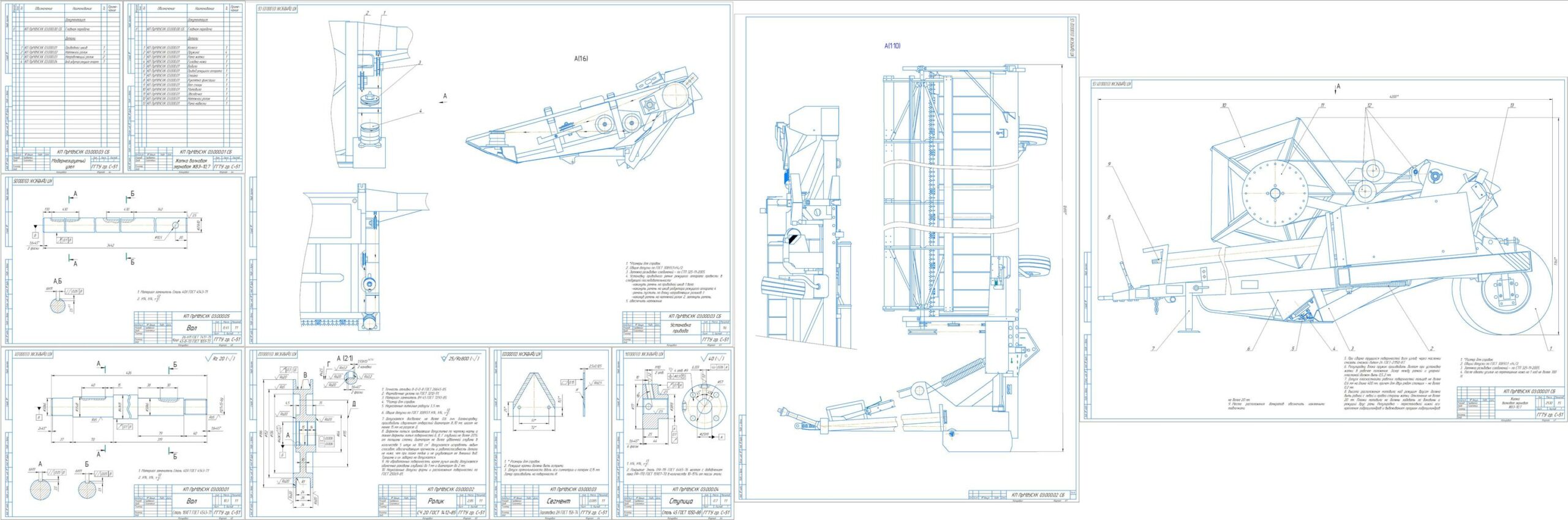

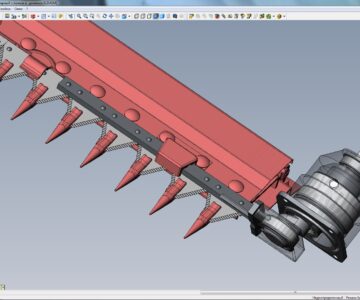

Графическая часть состоит из 4 листов формата А1:
- общий вид жатки (2 листа);
- модернезируемый узел (1 лист);
- деталировка (1 лист).

Состав: Жатка ЖВз-10.7(2 листа ВО), модернезируемый узел(СБ), деталировка(2 вала, ступица, ролик, сегмент), спецификация,ПЗ. Язык документа

Софт: КОМПАС-3D 16.1.5

Файлы:
жвз-10.7/
жвз-10.7/модерн узел.cdw
жвз-10.7/специф мод узел.cdw
жвз-10.7/специф на печ.cdw
жвз-10.7/записка/
жвз-10.7/записка/2 ОПИСАНИЕ ИЗМЕНЕНИЯ КОНСТРУКЦИИ.doc
жвз-10.7/записка/+АННОТАЦИЯ.doc
жвз-10.7/записка/RETsENZIYa_.docx
жвз-10.7/записка/Литература.doc
жвз-10.7/записка/ЗАКЛЮЧЕНИЕ.doc
жвз-10.7/записка/4_tekhnologicheskiy_kinemat__energet__prochnostnoy.doc
жвз-10.7/записка/3_Analiz_analogov_konstruktsiii.doc
жвз-10.7/записка/RETsENZIYa_VVEDENIE_SODERZhANIE (1).docx
жвз-10.7/записка/заключ.doc
жвз-10.7/записка/5_Razrabotka_meropriatiy (1).doc
жвз-10.7/записка/1 ОПИСАНИЕ КОНСТРУКЦИИ МАШИНЫ.docx
жвз-10.7/записка/СОДЕРЖАНИЕ.docx
жвз-10.7/дет 4 Ступица а4.cdw
жвз-10.7/дет 5 вал2 а3.cdw
жвз-10.7/общ вид с бок.cdw
жвз-10.7/дет 1 Вал _ КП ПрМдУСХК 03.000.00.cdw
жвз-10.7/дет 2 Ролик а3.cdw
жвз-10.7/общ вид верх зад.cdw
жвз-10.7/дет 3 Сегмент а4.cdw
