Модернизация валковой жатки ЖСК-4 при раздельной уборке зерновых и других культур с разработкой её привода транспортёра

Курская государственная сельскохозяйственная академия
Кафедра механизации сельского хозяйства
Дипломный проект
Тема «Модернизация валковой жатки ЖСК-4 при
раздельной уборке зерновых и других культур с разработкой её привода транспортёра»
Курск 2016

В проекте рассмотрена проблема равномерности формирования волков. Проведен анализ существующих технологий уборки зерновых культур, и формирования валков. Предложена двухфазная (раздельная) технология уборки зерновых культур с применением жатки ЖСК - 4. Рассмотрено устройство и работа этой жатки.
Конструктивная глава содержит расчёт параметров предлагаемой жатки. Перед этим дан анализ существующих конструкций жаток.
Анализ состояния обеспечения безопасности жизнедеятельности и экологичность проекта даны в четвертой главе.
Технико-экономические показатели применения предлагаемой жатки рассчитаны в пятой главе. Также в этой части произведены расчёты суммарных технико-экономических показателей. Эти расчёты дают экономическое обоснование применения предлагаемой жатки.

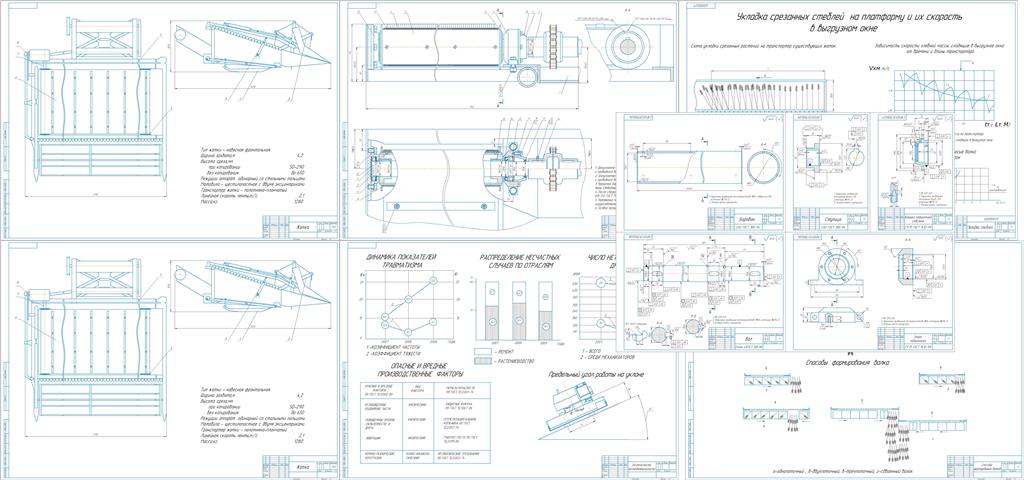

Графическая часть содержит чертеж общего вида модернизированной жатки, сборочный чертеж привода, узлы и детали, а также технологическое обоснование двухфазной уборки
