Организация обслуживания и ремонта топливной аппаратуры в колхозе «Рассвет» с модернизацией силовой передачи стенда КИ – 921М
Тульская государственная сельскохозяйственная академия
Кафедра тракторов и автомобилей
Дипломный проект
Тема - Организация обслуживания и ремонта топливной аппаратуры в колхозе «Рассвет» с модернизацией силовой передачи стенда КИ – 921М
Тула - 2013 год
Стенд КИ - 921М предназначен для испытания и регулирования ТНВД с числом секций до восьми. Стенд для испытания дизельной топливной аппаратуры обеспечивает проверку технического состояния топливного насоса высокого давления (ТНВД) и форсунок, выполняет в соответствии с техническими условиями завода-изготовителя необходимые регулировки.
Представленный дипломный проект содержит 10 графических листов и расчётно-пояснительную записку объёмом _87__ листов, выполненные в соответствии с требованиями задания
Перечень листов графической части:
- Анализ хозяйственной деятельности(1 лист);
- Технологическая схема (1 лист);
- График расхода топлива и ТО(1 лист);

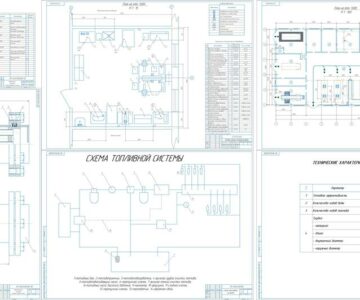

- План участка(1 лист);
- График загрузки участка и схема управления(1 лист);
-Схема разработки(1 лист);

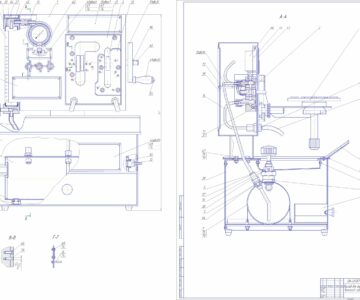

- Сборочный чертеж(1 лист);

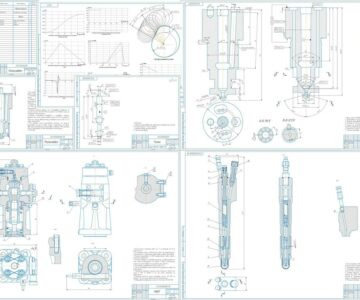

- Рабочие чертежи деталей(1 лист);
- Экономическое обоснование (1 лист).
Состав: Пояснительная записка: 1. Анализ хозяйственной деятельности. 2. Организация обслуживания и ремонта дизельной топливной аппаратуры в колхозе «Рассвет». 3. Модернизация силовой передачи стенда КИ – 921М. 4. Охрана труда. 5. Экологическая безопасность. 6. Экономическая эффективность. Графическая часть: 1. Анализ хоз деят 2. Технология ремонта. 3. Структурная схема и график загрузки участка. 4. План участка. 5. Схема разработки. 6. Сборочный чертеж 7. Деталировка 8. Вентиляция 9. Экономическая эффективность

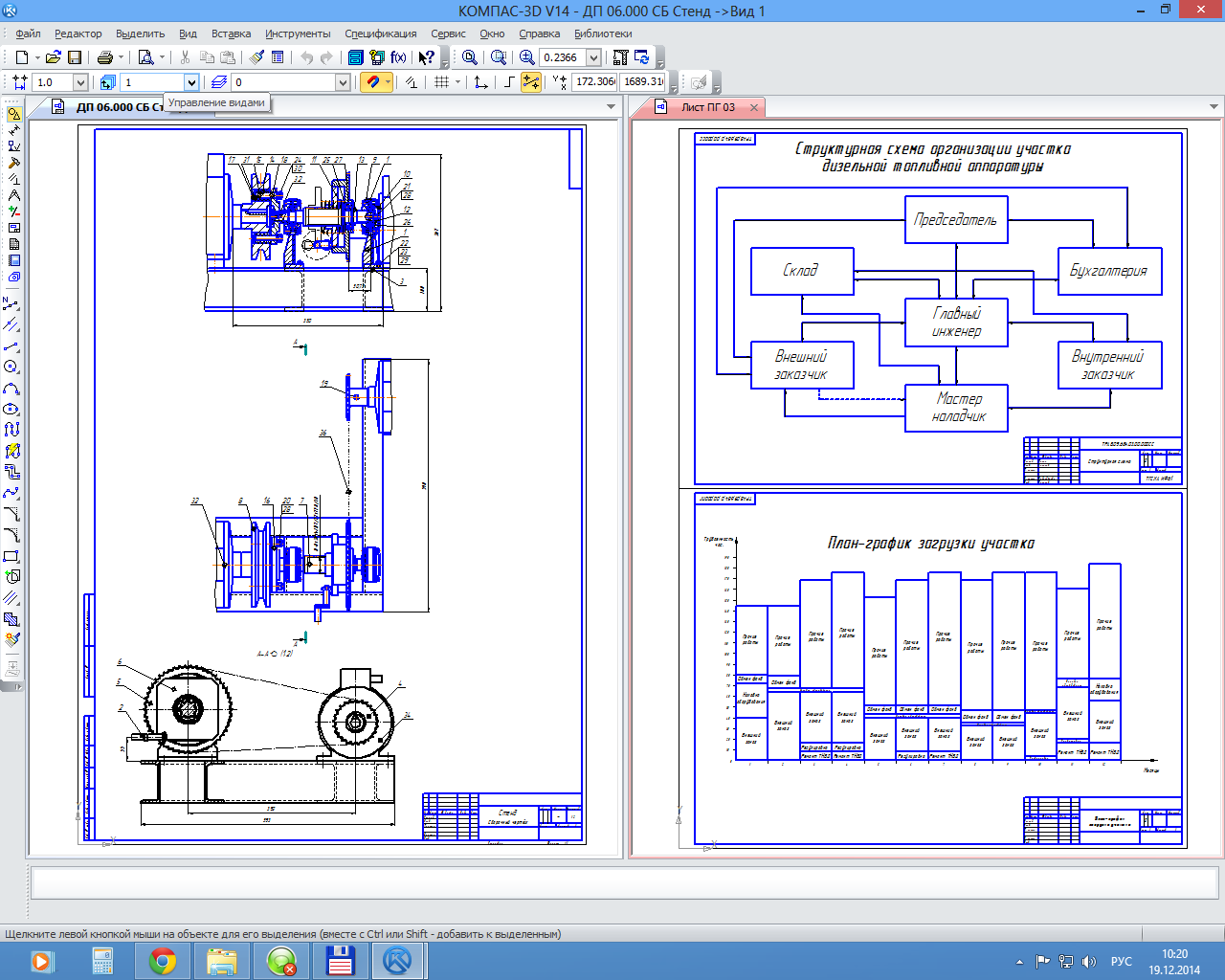

Софт: КОМПАС-3D 13 sp2
