ВОМ МТЗ-80

1445

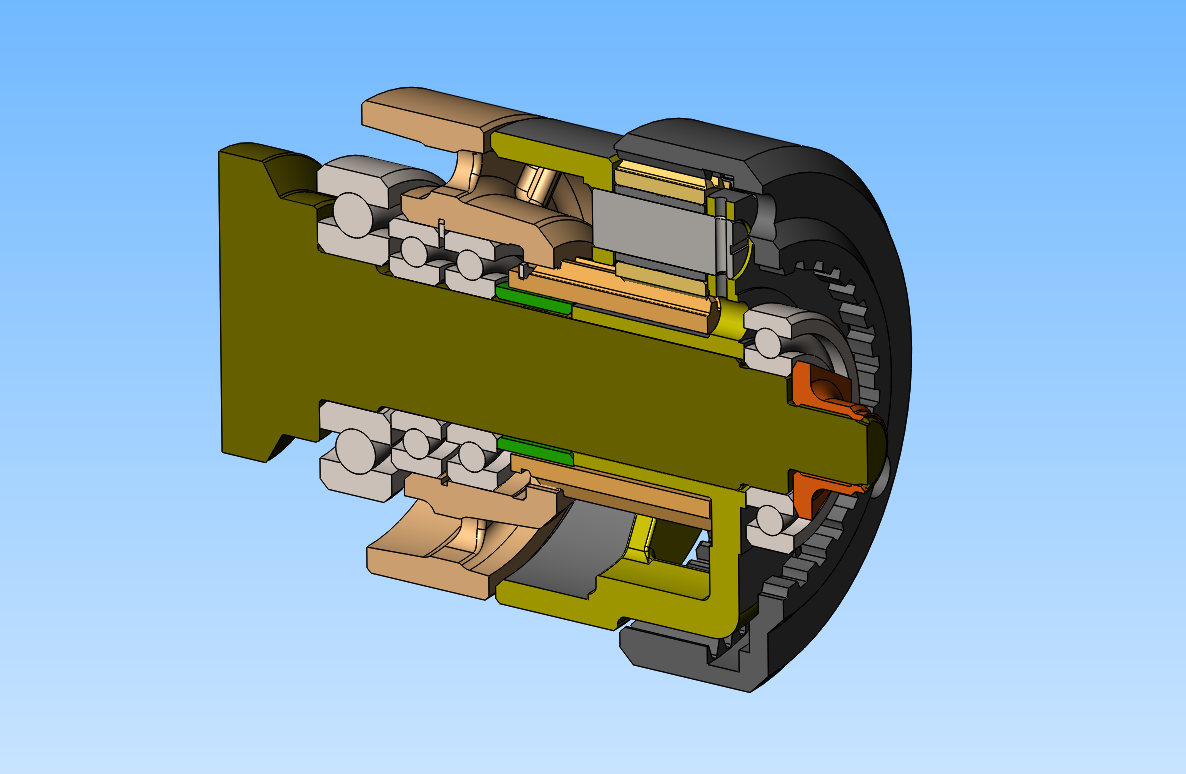

3Д модель планетарного ряда с барабанами заднего ВОМа трактора МТЗ-80.
Размеры взяты с натурального образца.
Использовалось при проектировании самодельных вездеходов.

3D Модели ВОМ МТЗ

Автор

Sol83

Дата

12.04.2017

Язык

Русский

Состав

3D Сборка, модели деталей

Софт

SolidWorks 2015 Как открыть?

Содержимое архива

80-4202017-Б Вал.SLDPRT
70-4202026 Ось сателлита.SLDPRT
70-4202032 Шестерня солнечная.SLDPRT
70-4202043 Шестерня коронная.SLDPRT
70-4202024 Сателлит.SLDPRT
85-4202033 Барабан.SLDPRT
ВОМ в сборе.SLDASM
70-4202077 Втулка.SLDPRT
70-4202044-Б Вал.SLDPRT
70-4202083-А Гайка.SLDPRT
85-4202065 Водило.SLDPRT
КК20х26х34Е Подшипник.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Передний ВОМ трактора МТЗ-2022 (чертеж общего вида)

Гидросистема заднего ВОМ трактора МТЗ-1223

Задний ВОМ тракторов МТЗ класса 59...154 кВт (80...210 л.с.)

Разработка технологического процесса восстановления ведомого вала привода ВОМ трактора МТЗ-80

Управление распределителем заднего ВОМ трактора МТЗ-2022 (сборочный чертеж)

Технология восстановления водила заднего ВОМ трактора МТЗ-1221
