Сама суть сборки, что можно изготовить как поворотный так и обычный стол, кому уже нужно, основу себе переделают под стационарный стол или же перекатной и поворотный
Стол сварочный 3D (поворотный)

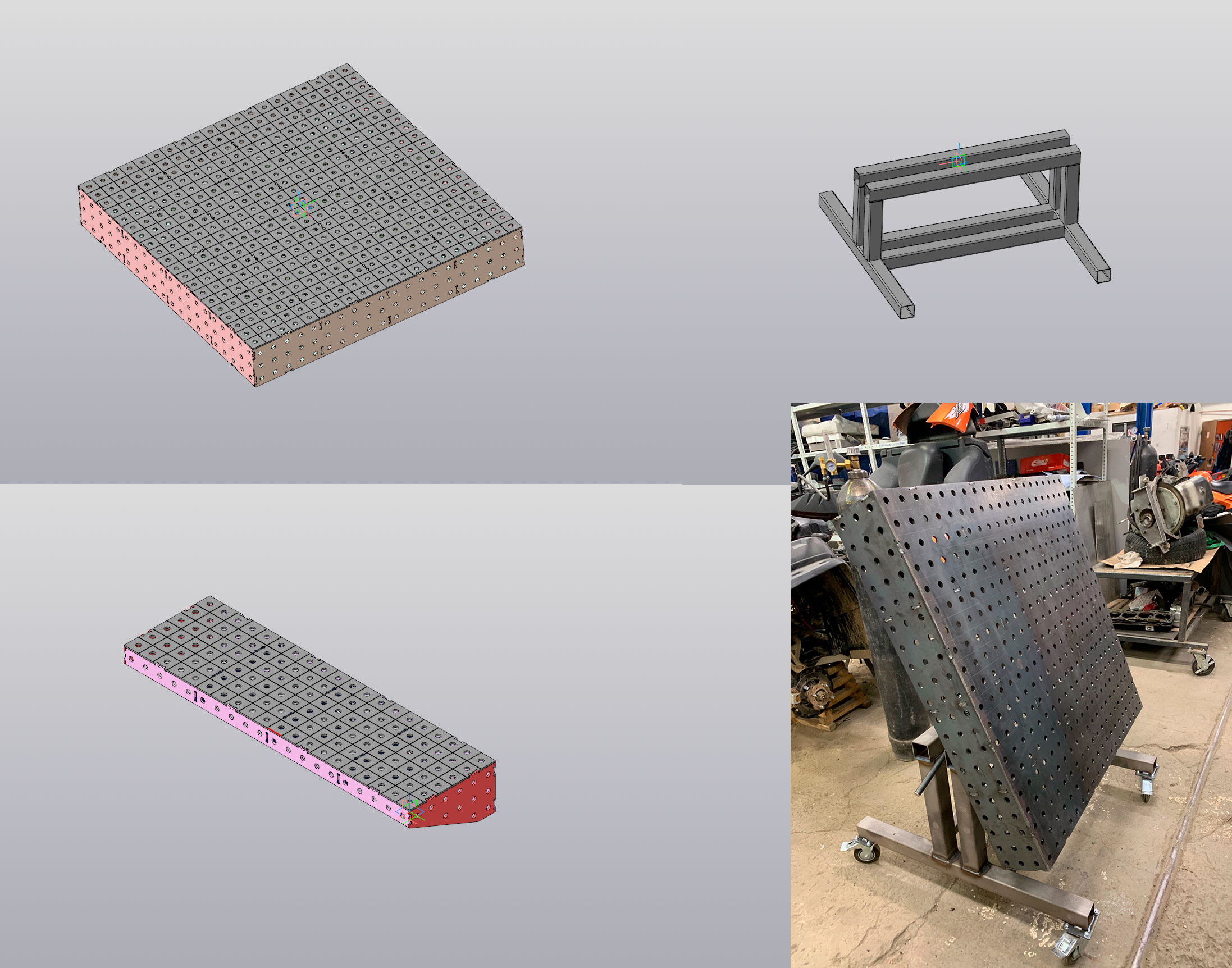

Размеры: 1000*1000*150мм (можно расширить до 1600*1600*150мм, файлы в комплекте)
Диаметр отверстий: 16мм (Перед резкой, обязательно сделайте тестовый рез и если нужно подкорректируйте)
Вес столешницы: 90кг
Цена резки по Екатеринбургу: от 20.000р
