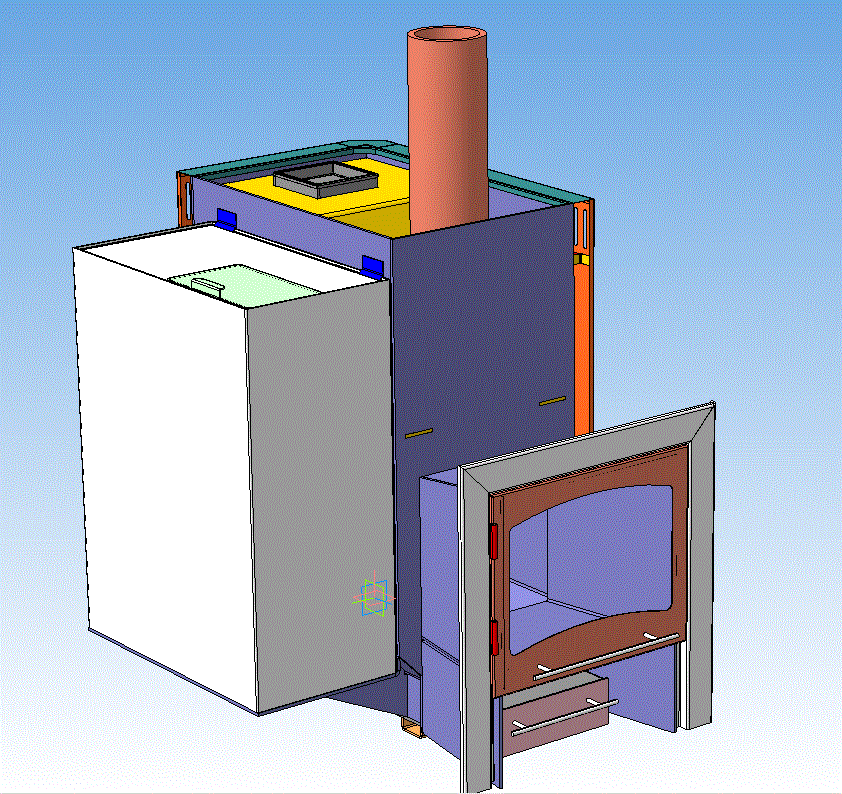

Рисовал под заказ. Печь для бани на основе финских разработок. Повышенный КПД. Замкнутая система вывода дыма с водным капилляром в верхней части. Комплектуется баком, защитным экраном. Печка крутая может пригодится кому.
- Главная -
- Чертежи -
- Строительство -
- Бани -
- Финская печь для бани. Высокий КПД. 3D, чертежи.
Финская печь для бани. Высокий КПД. 3D, чертежи.
3
320
6544
20
5
200
Сообщить о проблеме
Автор
Nastromo Nastromo
Дата
10.02.2015
Язык
Русский
Состав
3D Сборка, Чертежи
Софт
КОМПАС-3D 13
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
БАК.a3d
-
БАК дно.m3d
-
БАК крышка.m3d
-
Бак дверь.m3d
-
Бок БАКА.m3d
-
Бок БАКА1.m3d
-
Борт 1.m3d
-
Борт 2.m3d
-
Борт БП-005.cdw
-
Борт БП-006.cdw
-
Дверца.m3d
-
Дверца БП-008.cdw
-
Дверь.a3d
-
Дверь БП-001.cdw
-
Декор рамка лев.m3d
-
Декор рамка прав.m3d
-
Декор рамка центр.m3d
-
Деталь 1 каменки.m3d
-
Деталь 1 каменки 2.m3d
-
Деталь коллектора.m3d
-
Дно БП-002.cdw
-
Дно БП-014.cdw
-
Дно печки.m3d
-
Дно топки.m3d
-
Дозатор.a3d
-
Дозатор БП-020.cdw
-
Желоб БП-016.cdw
-
Желоб БП-017.cdw
-
Желоб зольника.m3d
-
Желоб канала.m3d
-
Желоб топки.m3d
-
Затвор.m3d
-
Затвор БП-019.cdw
-
Зольник.a3d
-
Каменка.a3d
-
Капилляр.m3d
-
Каркас БП-018.cdw
-
Кожух 1.m3d
-
Кожух 2.m3d
-
Кожух БП-021.cdw
-
Кожух БП-022.cdw
-
Коллектор.a3d
-
Короб БП-023.cdw
-
Короб зольника.m3d
-
Крепление.a3d
-
Крышка.m3d
-
Крышка БП-003.cdw
-
Крышка БП-024.cdw
-
Крышка топки.m3d
-
Крючок.m3d
-
Крючок БП-026.cdw
-
Опора БП-027.cdw
-
Основа БП-011.cdw
-
Основа БП-012.cdw
-
Отбортовка БП-007.cdw
-
ПЕЧЬ.a3d
-
Панель БП-025.cdw
-
Панель БП-028.cdw
-
Панель зольника.m3d
-
Панель угловая.cdw
-
Патрубок.m3d
-
Патрубок 2.m3d
-
Патрубок 3.m3d
-
Патрубок БП-029.cdw
-
Патрубок БП-030.cdw
-
Патрубок БП-031.cdw
-
Перегородка БП-036.cdw
-
Петля.m3d
-
Петля БП-032.cdw
-
Планка БП-033.cdw
-
Планка прижима.m3d
-
Планка стекла.m3d
-
Пластина БП-013.cdw
-
Пластина БП-035.cdw
-
Пластина БП-038.cdw
-
Пластина дозатора.m3d
-
Пластина оград.m3d
-
Полка.m3d
-
Полка БП-037.cdw
-
Прижим БП-034.cdw
-
Рамка БП-009_-01.cdw
-
Рамка БП-010.cdw
-
Р пластина.m3d
-
Ручка.m3d
-
Ручка зольника.m3d
-
Стенка БП-004_-01.cdw
-
Стенка боковая.m3d
-
Стенка боковая БП-040.cdw
-
Стенка задняя.m3d
-
Стенка задняя БП-041.cdw
-
Стенка передняя БП-042.cdw
-
Стенка предняя.m3d
-
Топка.a3d
-
Труба.a3d
-
Угол борта.m3d
-
Угол борта БП-043.cdw
-
Уголок БП-045.cdw
-
Уголок кожуха.m3d
-
Уголок полки.m3d
-
Ухват.m3d
-
Ухват БП-046.cdw
-
Фальшдно БП-015.cdw
-
Фланец.m3d
-
Фланец БП-047.cdw
-
Шпилька БП-039.cdw
-
Шпилька ручки.m3d
-
опора печи.m3d
-
ось.m3d
-
отбортовка.m3d
-
печка.cdw
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
КБ Грозовик
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности

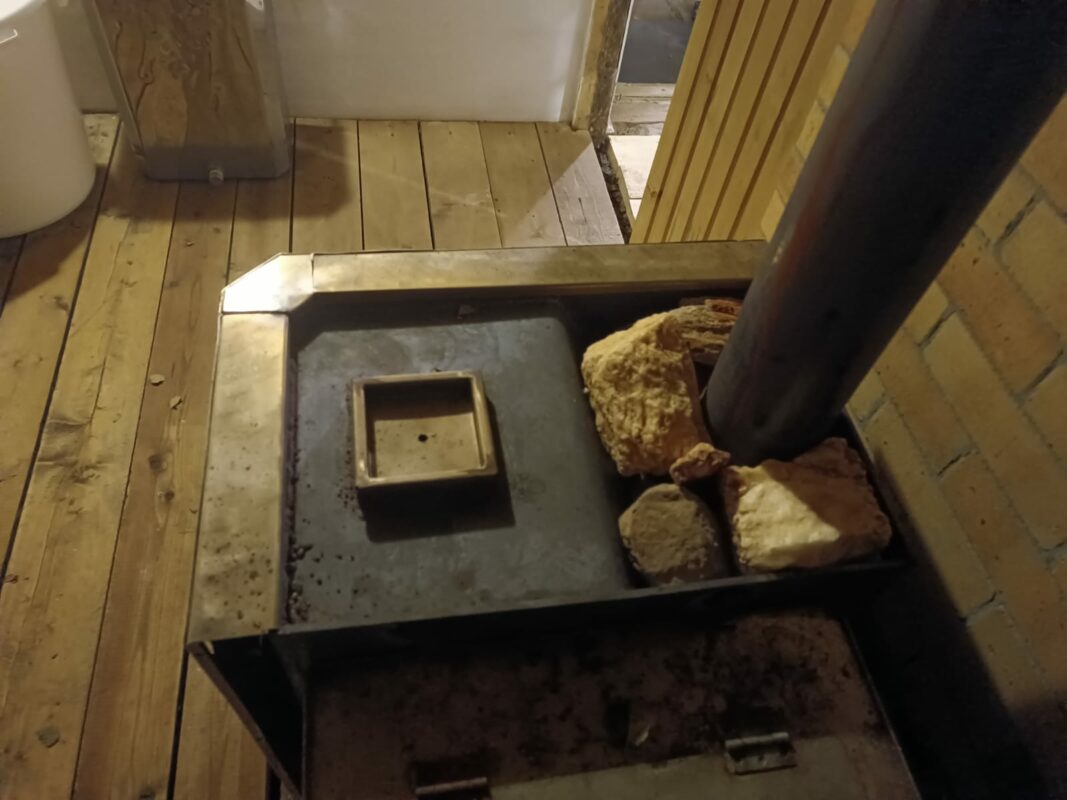

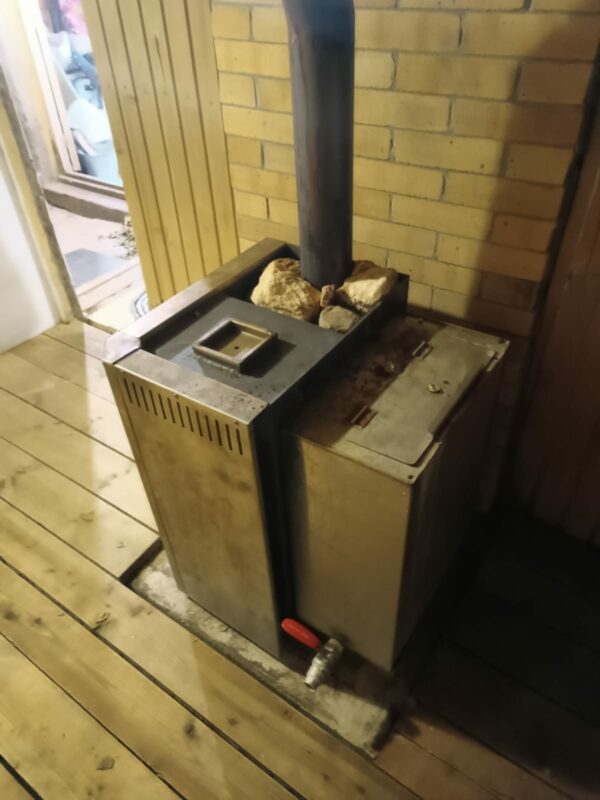

Фото одной
Изготовили 2 печи хозяева печью довольны у одного 20 кубов у другого 9, дорабатывали ревизионное окно для прочистки сажи в в трубном канале. Фото чуть поздней приложу как скинут...
Ок. Спасибо было очень хорошо увидеть фото)
Каменка и правда небольшая, но планируется использовать просечку из нержавейки в закрытой каменке, в открытой каменке либо камень либо чугунные шишки. скачал… сейчас занимаюсь сборкой конструкции без модификации не обошлось. Увеличил толщину до8мм на местах с прямым соприкосновением пламени, контур печи до 6 мм… в ближайшее время буду испытывать в деле
Добрый день расскажите как печка?? На сколько она кубов расчитана?
Алексей, как результат?
Реально кто пробовал её сделать? Стоит ли качать?

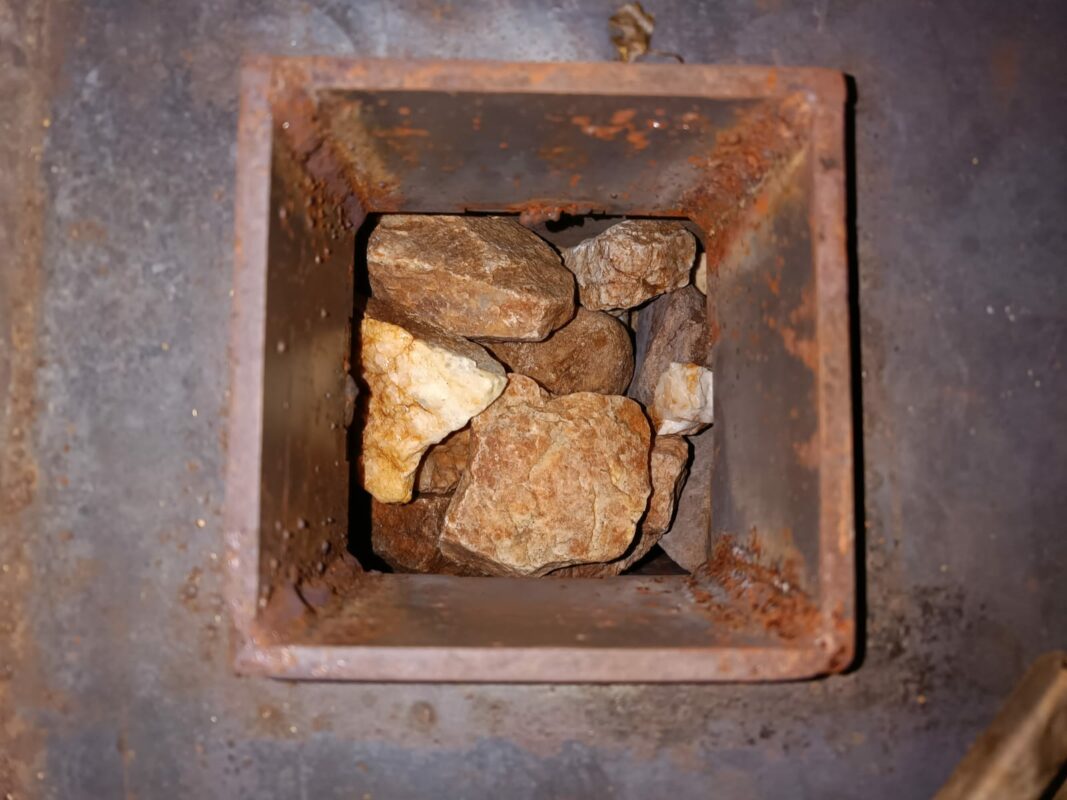

Покажите каменку.
