Печь для бани 600х500х944 мм

3267

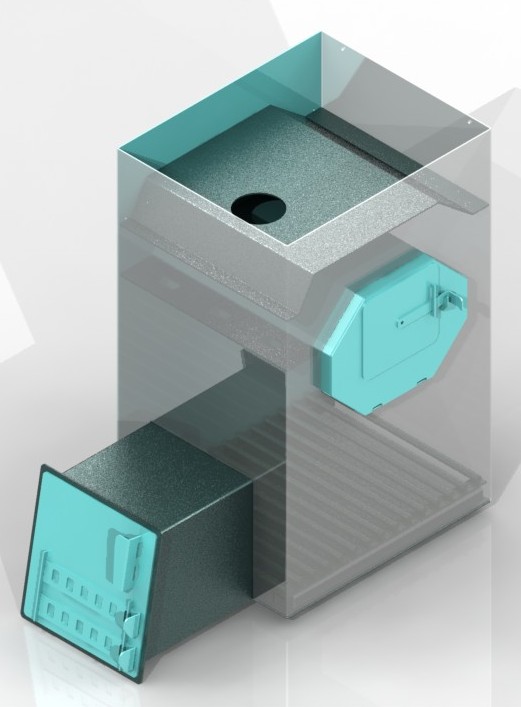

Печь для бани с подтопком из предбанника или улицы. Длина печи - 600 мм (с подтопком - 950 мм), высота - 944 мм, ширина - 500 мм, Толщина металла 4 мм. 3D модель выполнена отдельными деталями в solidworks 2012. Все детали и сборки с чертежами. Также имеются сборочные чертежи формате PDF и чертежи деталей в формате .PDF и .DXF для раскроя на станке. В некоторых деталях присутствует гибка металла. Имеется 3D печки в формате .step, .igs.

3D Модели банная дровяная каменка печь

Автор

Иван Сероштан

Дата

27.08.2019

Язык

Русский

Состав

3D модель, сборочный чертеж, деталировка, DXF для раскроя.

Софт

SolidWorks 2012 Как открыть?

Отзывы

Отзывов пока нет
