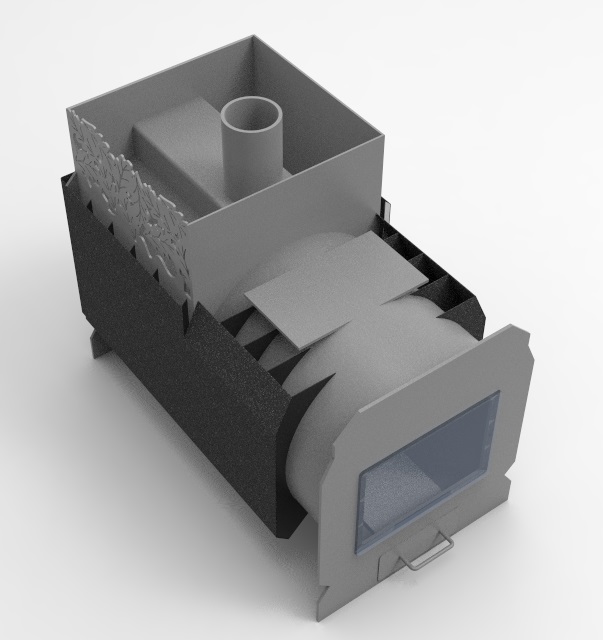

Печь для бани на дровах с отсеком для камней и площадкой под водяной бак, так же имеется выдвижной лоток под золу.Конструкция печи классическая, дымоход проходит два контура для максимального сЪема тепла, которая расположена в районе отсека по камни, внутри печи установлен распределитель огня, на две зоны. чтобы огонь нагревал стены печи, а не поверхность контура дымохода, По периметру печи установлены щиты для (эжекции)максимального съема тепла с печи.
- Главная -
- Чертежи -
- Строительство -
- Бани -
- Печь для бани на дровах
Печь для бани на дровах
0
43
2315
41
7
40
Сообщить о проблеме
Автор
Олег
Куркачев
Дата
02.07.2019
Язык
Русский
Состав
3D Модель
Софт
КОМПАС-3D 18.1
Как открыть?
4
(1 отзыв)
Содержимое архива
-
Печь банная
-
боковая панель.m3d
-
упор под бак.m3d
-
Сборка печки.a3d
-
колосник.m3d
-
чертеж.cdw
-
-
Ручка.m3d
-
задний щит.m3d
-
дверца.m3d
-
ребро переднее.m3d
-
огне упор.m3d
-
лоток.m3d
-
ребро на задний щит.m3d
-
ребро заднее.m3d
-
продолжение пола.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
KorteZZ
Сергей Лисицкий
09.11.2025 в 11:47
Оценка:
Размеры: Не проверены
Оформление: Не проверено
Переднее продолжение пола перекрывает колосник , а задний не достаёт до колосника!
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Кто нибудь уже сварил такую печку, как она в деле себя показала???
Есть фото готовой печи?
Почему не открывает в версии компас 17.1?
Потому как сделано в старшей версии, смотри, все указано в описании Софт: КОМПАС-3D 18.1
Лучше из 8мм, минимум 6мм.
из какого металла делать?
Если реально что-то интересно по модели, напиши на почту, при необходимости сделаю файлы для раскроя, размеры или чертеж. Печь сделана но еще не запускали.
В профиле своем контакты оставляйте, не надо в комментариях, спамить будут.
А изготовить по ним можно? Или не получится?
Если Вы умеете пользоваться CAD программами, то для Вас это не составит труда, так как на модели можно измерить любой размер.
Но дальше вопрос кто делать будет и умеет ли он это.
здравствуйте! а там размеры деталей указаны?
Здраствуйте.
Чертежи там есть, 5 листов, но габаритные, не деталировка.
