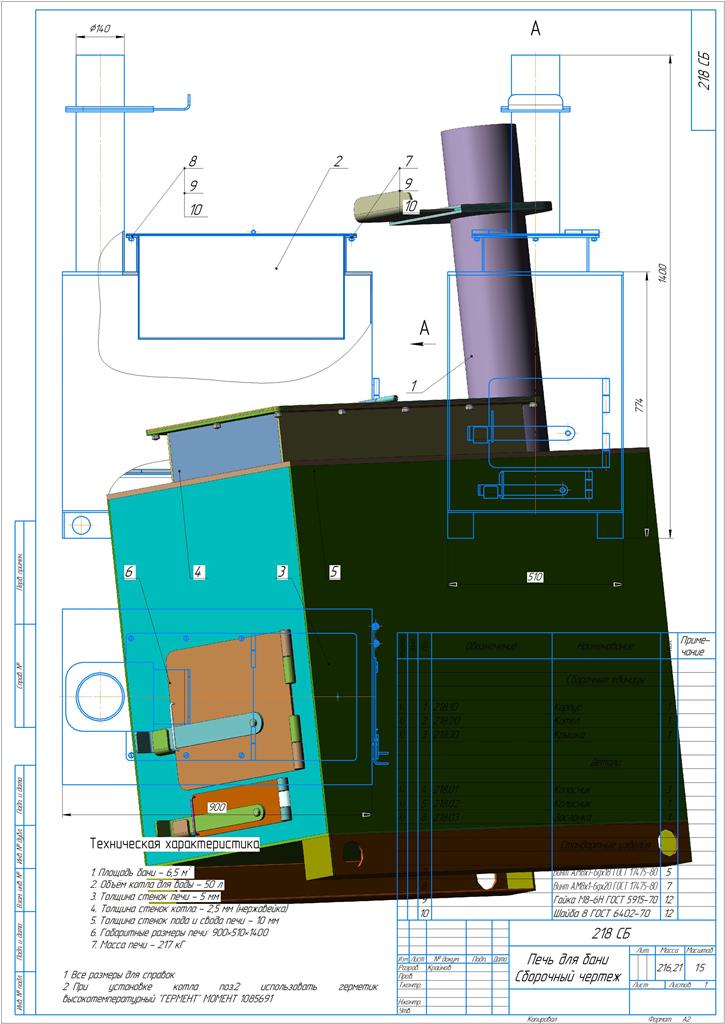

Печь для бани. Полное КД.

0
10
825
0
0

Печь для традиционной русской бани
техническая характеристика
1. Площадь бани - 6,5 м
2. Объём котла для воды - 50 л
3. Толщина стенок печи - 5 мм
4. Толщина стенок котла - 2,5 мм (нержавейка)
5. Толщина стенок пода и свода печи - 10 мм
6. Габаритные размеры печи: 900•510•1400
7. Масса печи - 217 кг



Дата
30.11.2018
Язык
Русский
Состав
ЗD модели, сборочный чертёж (СБ), спецификации (СП), деталировка, ведомость материалов (ВМ)
Софт
КОМПАС-3D 18 Как открыть?
Содержимое архива
  • 218 Печь для бани
    • Котёл_218.20
      • Планка _ 218.20.03.cdw
      • Дно _ 218.20.02.cdw
      • Планка _ 218.20.04.m3d
      • Котёл _ 218.20.spw
      • Планка _ 218.20.04.cdw
      • Планка _ 218.20.03.m3d
      • Стенка _ 218.20.01.cdw
      • Котёл_218.20.a3d
      • Дно _ 218.20.02.m3d
      • Стенка _ 218.20.01.m3d
      • Котёл _ 218.20 СБ.cdw
    • Корпус_218.10
      • Засов _ 218.10.12.m3d
      • Корпус _ 218.10.spw
      • Ось _ 218.10.20.m3d
      • Скобка _ 218.10.17.cdw
      • Ось _ 218.10.18.m3d
      • Засов _ 218.10.14.cdw
      • Патрубок _ 218.10.25.m3d
      • Перегородка _ 218.10.24.cdw
      • Корпус _ 218.10.a3d
      • Заглушка _ 218.10.08.m3d
      • Стенка передняя _ 218.10.03.m3d
      • Стенка передняя _ 218.10.03.cdw
      • Втулка _ 218.10.19.cdw
      • Дверка подтопка _ 218.10.11.cdw
      • Скобка _ 218.10.16.cdw
      • Плита _ 218.10.23.m3d
      • Петля _ 218.10.13.m3d
      • Балка _ 218.10.09.m3d
      • Стенка задняя _ 218.10.04.m3d
      • Патрубок _ 218.10.06.m3d
      • Скобка _ 218.10.17.m3d
      • Ось _ 218.10.22.m3d
      • Заглушка _ 218.10.08.cdw
      • Ось _ 218.10.22.cdw
      • Балка _ 218.10.07.cdw
      • Засов _ 218.10.12.cdw
      • Балка _ 218.10.07.m3d
      • Скобка _ 218.10.16.m3d
      • Стенка верхняя _ 218.10.02.cdw
      • Дверка топки _ 218.10.10.cdw
      • Втулка _ 218.10.19.m3d
      • Стенка задняя _ 218.10.04.cdw
      • Перегородка _ 218.10.24.m3d
      • Втулка _ 218.10.21.cdw
      • Балка _ 218.10.09.cdw
      • Дно _ 218.10.05.m3d
      • Патрубок _ 218.10.25.cdw
      • Дверка подтопка _ 218.10.11.m3d
      • Плита _ 218.10.23.cdw
      • Стенка _ 218.10.01.cdw
      • Патрубок _ 218.10.06.cdw
      • Дно _ 218.10.05.cdw
      • Петля _ 218.10.13.cdw
      • Втулка _ 218.10.21.m3d
      • Засов _ 218.10.14.m3d
      • Корпус Сборочный чертеж _ 218.10 СБ.cdw
      • Стенка верхняя _ 218.10.02.m3d
      • Ось _ 218.10.18.cdw
      • Петля _ 218.10.15.m3d
      • Стенка _ 218.10.01.m3d
      • Дверка топки _ 218.10.10.m3d
      • Ось _ 218.10.20.cdw
      • Петля _ 218.10.15.cdw
    • Колосник _ 218.01.cdw
    • Крышка_218.30
      • Круг 12 12Х18Н10Т.m3d
      • Крышка _ 218.30.spw
      • Ось _ 218.30.04.cdw
      • Крышка _ 218.30.a3d
      • Крышка _ 218.30 СБ.cdw
      • Ось _ 218.30.04.m3d
      • Крышка _ 218.30.02.m3d
      • Втулка _ 218.30.03.cdw
      • Втулка _ 218.30.03.m3d
      • Крышка _ 218.30.01.cdw
      • Крышка _ 218.30.01.m3d
      • Крышка _ 218.30.02.cdw
    • Колосник _ 218.01.m3d
    • Заслонка _ 218.03.m3d
    • Колосник _ 218.02.m3d
    • Заслонка _ 218.03.cdw
    • Воротник_218.10.20
      • Воротник _ 218.10.20 СБ.cdw
      • Стойка _ 218.10.20.01.cdw
      • Стойка _ 218.10.20.01.m3d
      • Стойка _ 218.10.20.02.cdw
      • Планка _ 218.10.20.04.m3d
      • Воротник _ 218.10.20.spw
      • Планка _ 218.10.20.04.cdw
      • Планка _ 218.10.20.03.cdw
      • Стойка _ 218.10.20.02.m3d
      • Планка _ 218.10.20.03.m3d
      • Воротник_218.10.20.a3d
    • Печь для бани _ 218.a3d
    • Колосник _ 218.02.cdw
    • Печь для бани _ 218.spw
    • Печь для бани Сборочный чертеж _ 218 СБ.cdw
    • Раскрой листов
      • Раскрой листа 2,5 мм 12Х18Н10Т _ 218.cdw
      • Уголок 75х75х5.m3d
      • Проволока 4 мм.m3d
      • Трубо 140х5.m3d
      • Лист 2,5 мм.m3d
      • Лист 10 мм.m3d
      • Круг 20 Ст20.m3d
      • Лист 5 мм.m3d
      • Раскрой листа 10 мм 30ХГСА _ 218.cdw
      • Раскрой листа 5 мм 30ХГСА _ 218 .cdw
