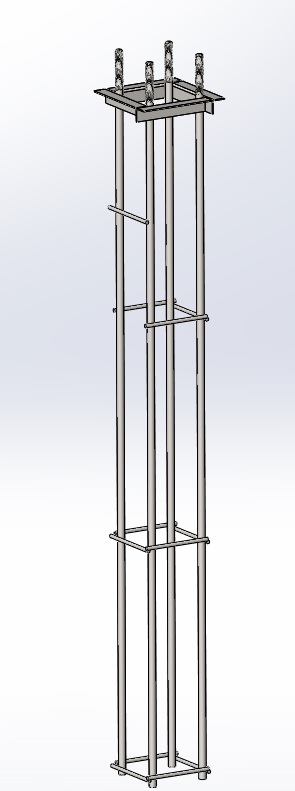

Армокаркас

Это устройство для установки опор , с фундаментами фланцевого типа. Посадочные размеры 160х160 мм. Диаметр прутков 20 мм. Высота Армокаркаса 2050 мм

Состав: 3D Сборка

Софт: SolidWorks 2018

Файлы:

Армокаркас/

Армокаркас/ЭО.000.001 - Шпилька.SLDPRT

Армокаркас/Армокаркас под ОГК_пруток 24.PDF

Армокаркас/Армокаркас под ОГК7.PDF

Армокаркас/Армокаркас.SLDDRW

Армокаркас/Армокаркас под геленжик_пруток 20.PDF

Армокаркас/Армокаркас.SLDASM

Армокаркас/Круг 10 L=320.SLDPRT

Армокаркас/Армокаркас под ОГК_пруток 22.PDF

Армокаркас/EO_ST_102.SLDPRT

Армокаркас/Армокаркас под ОГК_пруток 20.PDF

Армокаркас/Армокаркас под ОГК_пруток 18.PDF

Армокаркас/Армокаркас под геленжик_пруток 18.PDF

Армокаркас/EO_ST_102.SLDDRW
