Каркас здания. Циркуляционная насосная станция

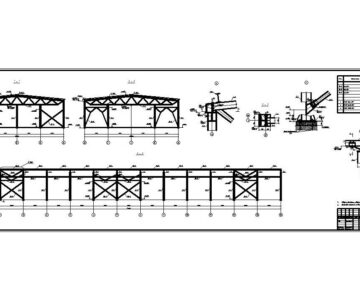

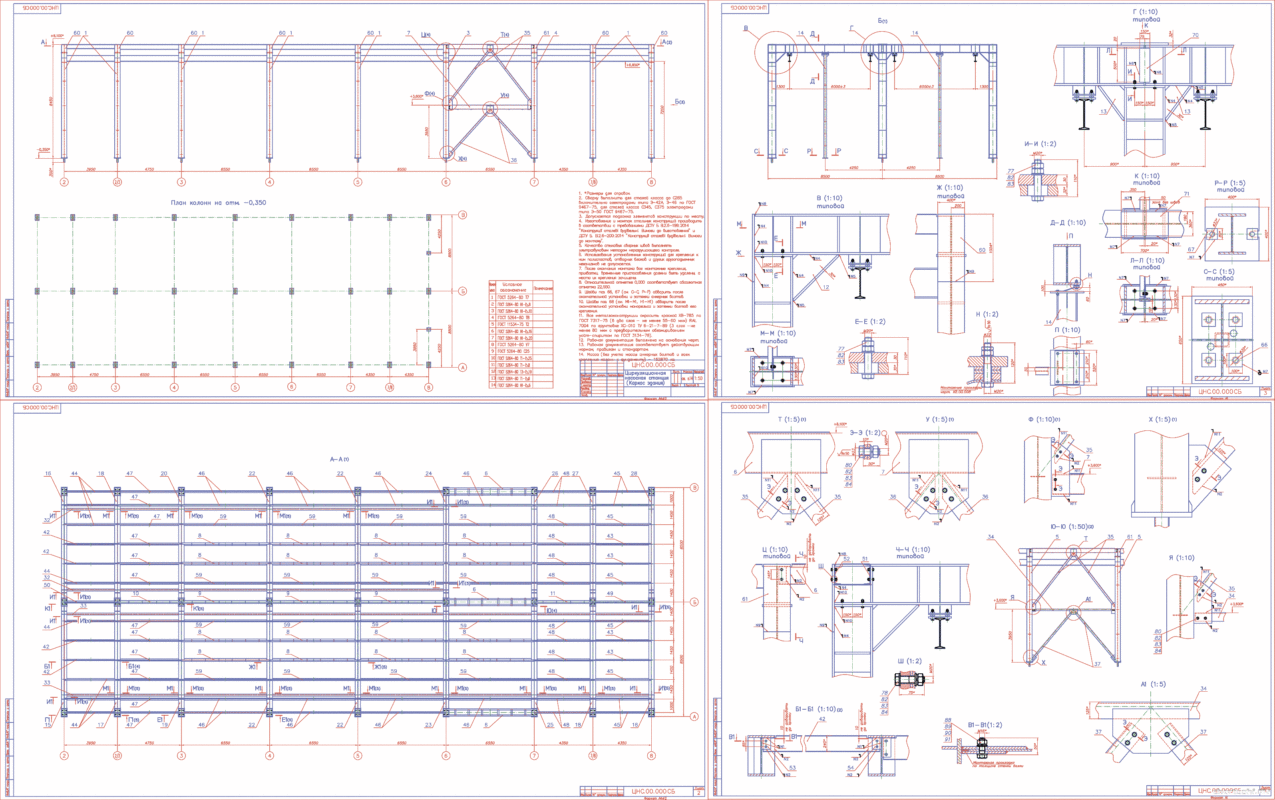

Рабочие чертежи каркаса здания.
Габаритные размеры: высота - 8450мм, ширина - 17000мм, длина - 43600мм.
Металлоконструкции здания спроектированы в соответствии с требованиями СНиП 2.01.07-85, СНиП II-23-81* и СНиП 2.03.11-85. / Состав: 5 листов чертежей (Общий вид здания с узлами соединения элементов) + спецификация.
Пространственная жесткость здания обеспечена совместной работой рам. Соединение колонн с фундаментами - жесткое, соединение колонн с ригелями - жесткое.
Основные колонны выполнены составными из прокатных двутавров по ГОСТ 26020-83
Несущими элементами перекрытия служат прокатные двутавровые балки из стали С255.
Материал конструкций - сталь С255 по ГОСТ 27772-88*.
Все заводские соединения - сварные, монтажные соединения - на болтах и на сварке.

Состав: Рабочие чертежи каркаса здания. Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Строительство / Металлоконструкции / Каркас здания. Циркуляционная насосная станция

ЦНС.00.000СБ.dwg
