Металлический каркас одноэтажного производственного здания район строительства - Тюмень

Тюменский индустриальный университет
Кафедра строительных конструкций
Курсовой проект по дисциплине "Металлические конструкции"

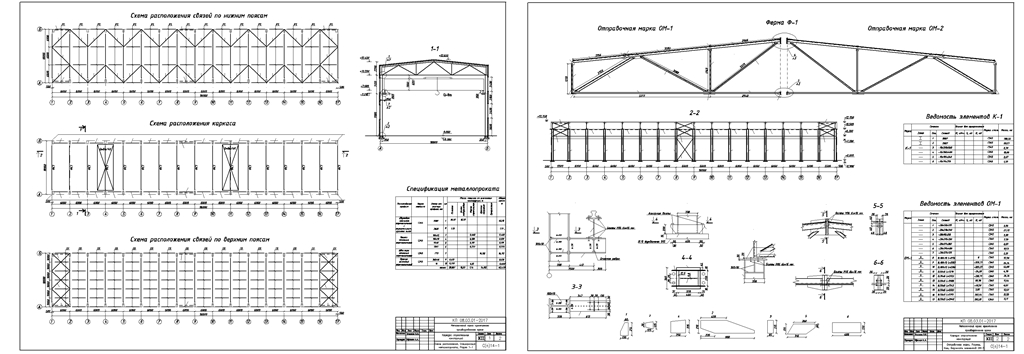

На тему: "Металлический каркас одноэтажного производственного здания"
Тюмень 2017

Исходные данные: р-н строительства - Тюмень, пролет здания - 18м, длина здания - 90м, шаг колонн - 6м, тип здания - неотапливаемое, грузоподъемность крана - 20т, режим работы - 5К, 8. Высота от уровня пола до головки кранового рельса – У.г.р. = 5,5 м, Фундаменты из бетона класса прочности: В15.

Содержание:
1. Исходные данные
2. Компоновка поперечной рамы каркаса
2.1. Определение геометрических размеров поперечной рамы каркаса
2.2. Выбор материалов
3. Сбор нагрузок
3.1. Снеговая нагрузка
3.2. Ветровая нагрузка
3.3. Крановая нагрузка
3.4. Постоянная нагрузка
4. Статический расчет рамы каркаса
5. Расчет стропильной фермы
5.1. Сбор нагрузок на ферму
5.2. Подбор и проверка сечений стержней ферм
5.3. Расчёт сварных швов.
5.4. Расчёт фланцевых соединений фермы
6. Расчет колонны
6.1. Определение расчетной длины колонны:
6.2. Подбор сечения нижней части колонны
7. Расчет и конструирование базы колонны
7.1. Расчет опорной плиты
7.2. Расчет траверсы
7.3. Расчет сварных швов базы колонны
7.4. Расчет анкерных болтов
8. Расчет и конструирование консоли колонны
9. Расчет и конструирование подкрановой балки
9.1. Расчетные усилия
9.2. Подбор сечения подкрановой балки
9.3. Расчет подкрановой балки на усталость
9.4. Проверка прогибов
9.5. Расчет опорного ребра
Список литературы
