Мостик переходной конвейерный

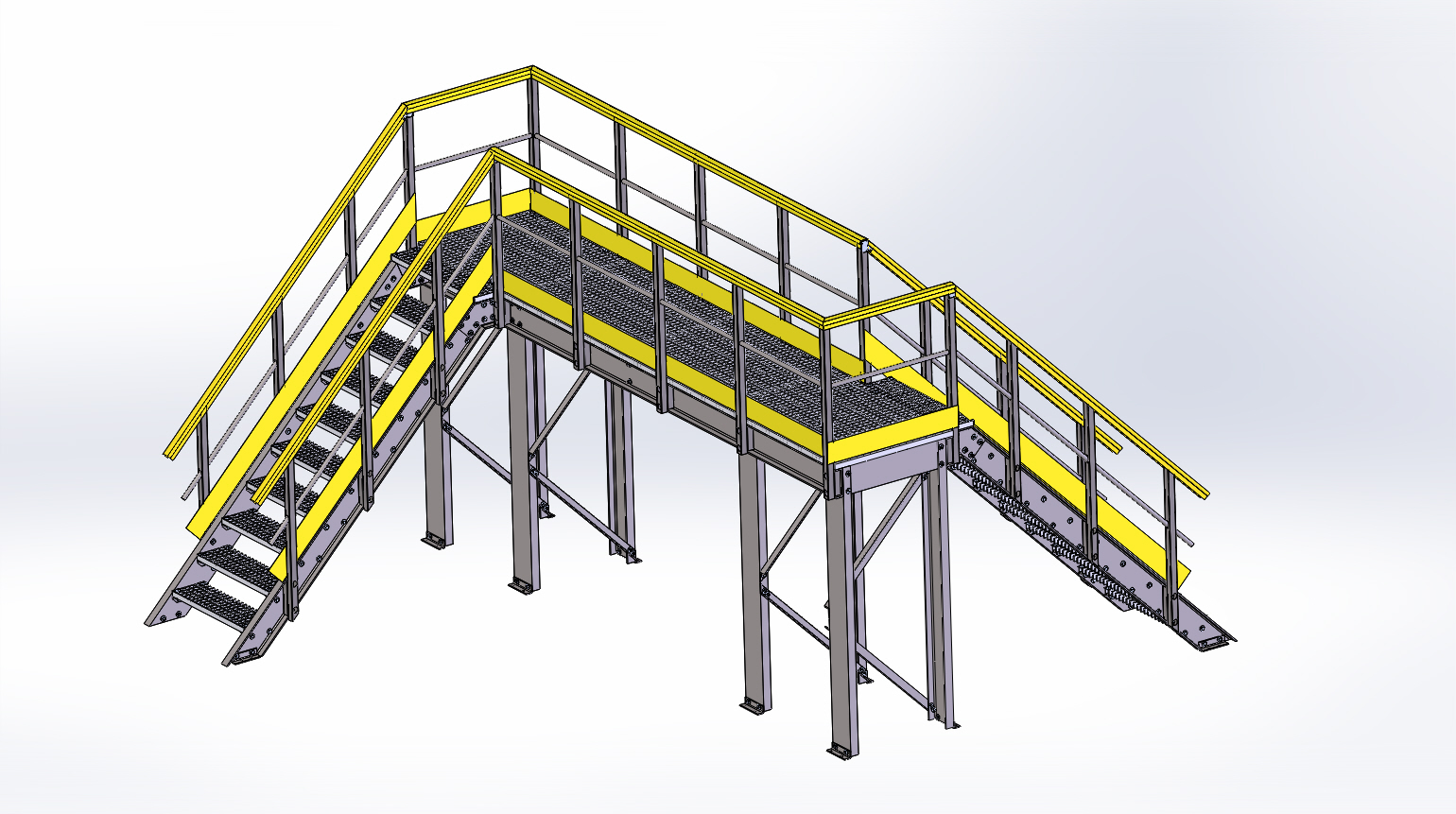

Мостик переходной служит для перехода через длинный став конвейера на другую сторону конвейера. Мостик состоит из композитного материала, так как предназначен для солевых условий солеотвала на рудоуправлениях. Крепеж из нержавейки. Подходит для конвейеров с шириной ленты до 1400 мм. Растояние между ногами мостика для прохождения под ним става конвейера - 2340 мм. Габаритные размеры ДхШхВ - 4743х5320х3048. Масса - 720 кг.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:

Каталог
Строительство
Металлоконструкции
Мостик переходной конвейерный

01.00.000 Мостик переходной/

01.00.000 Мостик переходной/01.00.000 Мостик переходной.SLDASM

01.00.000 Мостик переходной/01.00.000 Мостик переходной.SLDDRW

01.00.000 Мостик переходной/01.00.000 Мостик переходной.spfpdm

01.00.000 Мостик переходной/01.01.000 Став.SLDASM

01.00.000 Мостик переходной/01.01.000 Став.SLDDRW

01.00.000 Мостик переходной/01.01.000 Став.spfpdm

01.00.000 Мостик переходной/01.01.001 Балка.SLDDRW

01.00.000 Мостик переходной/01.01.001 Балка.SLDPRT

01.00.000 Мостик переходной/01.01.002 Стойка.SLDDRW

01.00.000 Мостик переходной/01.01.002 Стойка.SLDPRT

01.00.000 Мостик переходной/01.01.003 Стойка.SLDDRW

01.00.000 Мостик переходной/01.01.003 Стойка.SLDPRT

01.00.000 Мостик переходной/01.01.004 Стойка.SLDDRW

01.00.000 Мостик переходной/01.01.004 Стойка.SLDPRT

01.00.000 Мостик переходной/01.01.005 Стойка.SLDDRW

01.00.000 Мостик переходной/01.01.005 Стойка.SLDPRT

01.00.000 Мостик переходной/01.01.006 Стойка.SLDDRW

01.00.000 Мостик переходной/01.01.006 Стойка.SLDPRT

01.00.000 Мостик переходной/01.01.007 Стойка.SLDDRW

01.00.000 Мостик переходной/01.01.007 Стойка.SLDPRT

01.00.000 Мостик переходной/01.01.008 Стойка.SLDDRW

01.00.000 Мостик переходной/01.01.008 Стойка.SLDPRT

01.00.000 Мостик переходной/01.01.009 Стойка.SLDDRW

01.00.000 Мостик переходной/01.01.009 Стойка.SLDPRT

01.00.000 Мостик переходной/01.01.010 Стяжка.SLDDRW

01.00.000 Мостик переходной/01.01.010 Стяжка.SLDPRT

01.00.000 Мостик переходной/01.01.011 Стяжка.SLDDRW

01.00.000 Мостик переходной/01.01.011 Стяжка.SLDPRT

01.00.000 Мостик переходной/01.01.012 Стяжка.SLDDRW

01.00.000 Мостик переходной/01.01.012 Стяжка.SLDPRT

01.00.000 Мостик переходной/01.01.013 Стяжка.SLDDRW

01.00.000 Мостик переходной/01.01.013 Стяжка.SLDPRT

01.00.000 Мостик переходной/01.01.014 Перемычка.SLDDRW

01.00.000 Мостик переходной/01.01.014 Перемычка.SLDPRT

01.00.000 Мостик переходной/01.01.015 Уголок.SLDDRW

01.00.000 Мостик переходной/01.01.015 Уголок.SLDPRT

01.00.000 Мостик переходной/01.01.016 Перемычка.SLDDRW

01.00.000 Мостик переходной/01.01.016 Перемычка.SLDPRT

01.00.000 Мостик переходной/01.01.016-01 Перемычка.SLDDRW

01.00.000 Мостик переходной/01.01.016-01 Перемычка.SLDPRT

01.00.000 Мостик переходной/01.01.017 Уголок.SLDDRW

01.00.000 Мостик переходной/01.01.017 Уголок.SLDPRT

01.00.000 Мостик переходной/01.01.018 Подкладка.SLDDRW

01.00.000 Мостик переходной/01.01.018 Подкладка.SLDPRT

01.00.000 Мостик переходной/01.01.019 Стойка ограждения.SLDDRW

01.00.000 Мостик переходной/01.01.019 Стойка ограждения.SLDPRT

01.00.000 Мостик переходной/01.01.020 Стойка ограждения.SLDDRW

01.00.000 Мостик переходной/01.01.020 Стойка ограждения.SLDPRT

01.00.000 Мостик переходной/01.01.021 Перемычка.SLDDRW

01.00.000 Мостик переходной/01.01.021 Перемычка.SLDPRT

01.00.000 Мостик переходной/01.01.022 Перемычка.SLDDRW

01.00.000 Мостик переходной/01.01.022 Перемычка.SLDPRT

01.00.000 Мостик переходной/01.01.023 Поручень.SLDDRW

01.00.000 Мостик переходной/01.01.023 Поручень.SLDPRT

01.00.000 Мостик переходной/01.01.024 Поручень.SLDDRW

01.00.000 Мостик переходной/01.01.024 Поручень.SLDPRT

01.00.000 Мостик переходной/01.01.025 Отбортовка.SLDDRW

01.00.000 Мостик переходной/01.01.025 Отбортовка.SLDPRT

01.00.000 Мостик переходной/01.01.026 Отбортовка.SLDDRW

01.00.000 Мостик переходной/01.01.026 Отбортовка.SLDPRT

01.00.000 Мостик переходной/01.01.027 Пластина.SLDDRW

01.00.000 Мостик переходной/01.01.027 Пластина.SLDPRT

01.00.000 Мостик переходной/01.01.028 Настил.SLDDRW

01.00.000 Мостик переходной/01.01.028 Настил.SLDPRT

01.00.000 Мостик переходной/01.01.100 Стойка ограждения.SLDASM

01.00.000 Мостик переходной/01.01.100 Стойка ограждения.SLDDRW

01.00.000 Мостик переходной/01.01.100 Стойка ограждения.spfpdm

01.00.000 Мостик переходной/01.01.101 Стойка ограждения.SLDDRW

01.00.000 Мостик переходной/01.01.101 Стойка ограждения.SLDPRT

01.00.000 Мостик переходной/01.01.102 Накладка.SLDDRW

01.00.000 Мостик переходной/01.01.102 Накладка.SLDPRT

01.00.000 Мостик переходной/01.01.103 Вставка.SLDDRW

01.00.000 Мостик переходной/01.01.103 Вставка.SLDPRT

01.00.000 Мостик переходной/01.01.200 Стойка ограждения.SLDASM

01.00.000 Мостик переходной/01.01.200 Стойка ограждения.SLDDRW

01.00.000 Мостик переходной/01.01.200 Стойка ограждения.spfpdm

01.00.000 Мостик переходной/01.01.201 Стойка ограждения.SLDDRW

01.00.000 Мостик переходной/01.01.201 Стойка ограждения.SLDPRT

01.00.000 Мостик переходной/01.01.202 Вставка.SLDDRW

01.00.000 Мостик переходной/01.01.202 Вставка.SLDPRT

01.00.000 Мостик переходной/01.02.000 Лестница.SLDASM

01.00.000 Мостик переходной/01.02.000 Лестница.SLDDRW

01.00.000 Мостик переходной/01.02.000 Лестница.spfpdm

01.00.000 Мостик переходной/01.02.001 Балка.SLDDRW

01.00.000 Мостик переходной/01.02.001 Балка.SLDPRT

01.00.000 Мостик переходной/01.02.001-01 Балка.SLDPRT

01.00.000 Мостик переходной/01.02.002 Балка.SLDDRW

01.00.000 Мостик переходной/01.02.002 Балка.SLDPRT

01.00.000 Мостик переходной/01.02.002-01 Балка.SLDPRT

01.00.000 Мостик переходной/01.02.003 Накладка.SLDDRW

01.00.000 Мостик переходной/01.02.003 Накладка.SLDPRT

01.00.000 Мостик переходной/01.02.004 Уголок.SLDDRW

01.00.000 Мостик переходной/01.02.004 Уголок.SLDPRT

01.00.000 Мостик переходной/01.02.005 Упор.SLDDRW

01.00.000 Мостик переходной/01.02.005 Упор.SLDPRT

01.00.000 Мостик переходной/01.02.006 Стойка ограждения.SLDDRW

01.00.000 Мостик переходной/01.02.006 Стойка ограждения.SLDPRT

01.00.000 Мостик переходной/01.02.006-01 Стойка ограждения.SLDPRT

01.00.000 Мостик переходной/01.02.007 Подкладка.SLDDRW

01.00.000 Мостик переходной/01.02.007 Подкладка.SLDPRT

01.00.000 Мостик переходной/01.02.008 Ступень.SLDDRW

01.00.000 Мостик переходной/01.02.008 Ступень.SLDPRT

01.00.000 Мостик переходной/01.02.009 Ступень.SLDDRW

01.00.000 Мостик переходной/01.02.009 Ступень.SLDPRT

01.00.000 Мостик переходной/01.02.011 Поручень.SLDDRW

01.00.000 Мостик переходной/01.02.011 Поручень.SLDPRT

01.00.000 Мостик переходной/01.02.012 Труба.SLDDRW

01.00.000 Мостик переходной/01.02.012 Труба.SLDPRT

01.00.000 Мостик переходной/01.02.013 Пластина.SLDDRW

01.00.000 Мостик переходной/01.02.013 Пластина.SLDPRT

01.00.000 Мостик переходной/Болт DIN 931-М12х100-А2-70.SLDPRT

01.00.000 Мостик переходной/Болт DIN 931-М12х40-А2-70.SLDPRT

01.00.000 Мостик переходной/Болт DIN 931-М12х60-А2-70.SLDPRT

01.00.000 Мостик переходной/Болт DIN 931-М8х65-А2-70.SLDPRT

01.00.000 Мостик переходной/Гайка DIN 934-М12-А2-70.SLDPRT

01.00.000 Мостик переходной/Гайка DIN 934-М8-А2-70.SLDPRT

01.00.000 Мостик переходной/Заклёпка DIN 7337-А4х10-А2-70.SLDPRT

01.00.000 Мостик переходной/Заклёпка DIN 7337-А4х12-А2-70.SLDPRT

01.00.000 Мостик переходной/Заклёпка DIN 7337-А4х16-А2-70.SLDPRT

01.00.000 Мостик переходной/Шайба DIN 127-М12-А2-70.SLDPRT

01.00.000 Мостик переходной/Шайба DIN 127-М8-А2-70.SLDPRT

01.00.000 Мостик переходной/Шайба С.12.01.019 ГОСТ 6958-78 (нерж.).SLDPRT

01.00.000 Мостик переходной/Шайба С.8.01.019 ГОСТ 6958-78 (нерж).SLDPRT
