Проектирование и расчёт конструкций одноэтажного промышленного здания

«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»
Институт строительства и архитектуры
Кафедра металлических и деревянных конструкций
КУРСОВАЯ РАБОТА по дисциплине «Металлические конструкции (общий курс)»
Тема: «Проектирование и расчёт конструкций одноэтажного промышленного здания»

ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ №1
N=7 L=24м B=6м Hкр=20м Q=50т Режим работы-7К Город-Екатеренбург Сталь-С285 Сечение колонны-переменное Элементы фермы-тавры Вид прогона-балки
Здание - отапливаемое длиной 126 м.

ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ №2
N=4 L=24м B=12м Hкр=17м Q=100т Режим работы-5К Город-Архангельск Сталь-С285 Сечение колонны-переменное Элементы фермы-уголки Вид прогона-шпренг
Здание отапливаемое длиной 132 м.

Задание на проектирование…………………………………………………………………………………………………….3
1. Компоновка поперечной рамы…………………………………………………………………………………………….4
2. Статический расчет рамы………………………………………………………………………………………………………5
2.1. Расчетная схема………………………………………………………………………………………………………………5
2.2. Постоянная нагрузка…………………….…………………………………………………………………………………5
2.3. Снеговая нагрузка…………………..………………………………………………………………………………………7
2.4. Крановая нагрузка………………………………………………………………………………………..…………………7
2.5. Ветровая нагрузка…………………………………………………………………………………………………………..8
2.6. Расчетные схемы приложения нагрузок………………………………………………………………………10
2.7. Результаты статического расчета……………………………………………………………………………….…11
3. Проектирование стропильной фермы……………………………………………………………………………….15
3.1. Определение нагрузок на ферму…………………………………………………………………………………15
3.2. Постоянная нарузка………………………………………………………………………………………………………15
3.3. Снеговая нагрузка…………………………………………………………………………………………………………16
3.4. Статический расчет при помощи диаграммы Максвелла-Кремоны……………..…………..16
3.5. Расчетные усилия в стержнях фермы………………………………………………………………………… 19
3.6. Расчет элементов фермы………………………………………………………………………………………….….21
3.7. Расчет сварных швов в узлах фермы……………………………………………………………………………26
4. Проектирование колонны…………………………………………………………………………………………………..30
4.1. Расчетные длины колонны…………………………………………………………………………………………30
4.2. Подбор сечения верхней части колонны……………………………………………………..……………30
4.3. Подбор сечения нижней части колонны……………………………………………………………………34
4.4. Расчет и конструирование узла сопряжения верхней и нижней частей колонны…..37
5. Расчет и проектирование подкрановой балки…………………………………………………………………..39
6. Расчет и проектирование базы колонны…………………………………………………………………..……….41

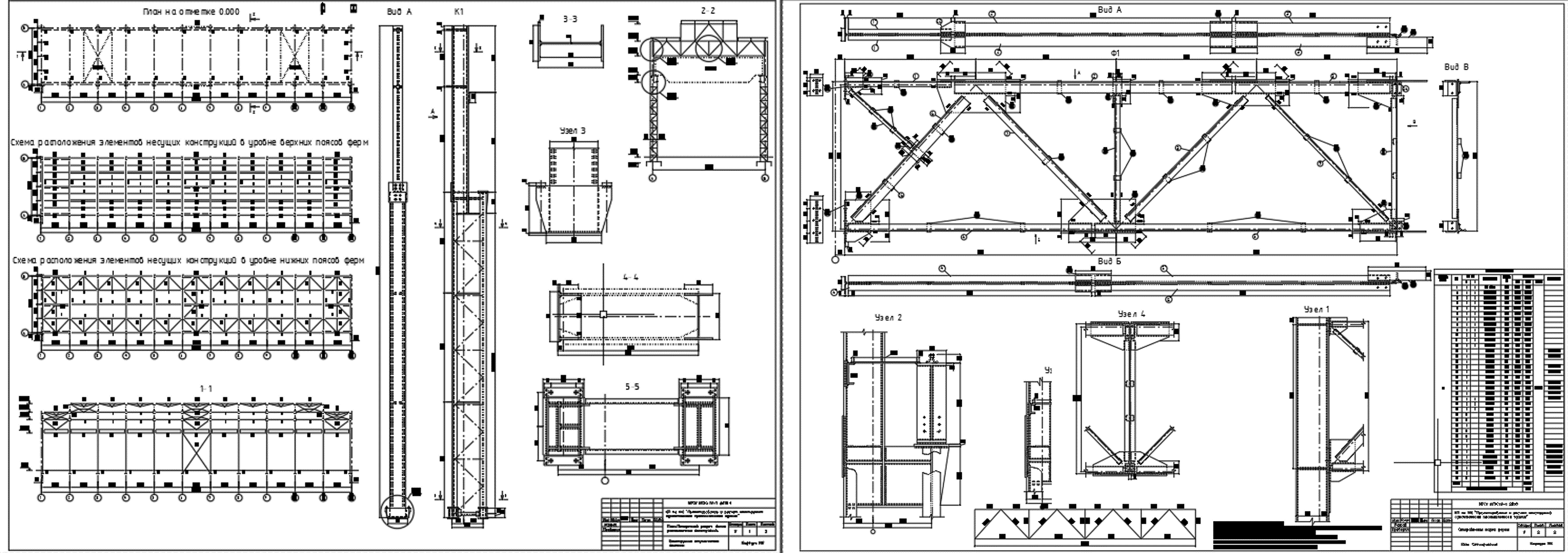

Состав: Отправочная марка фермы (узлы, спецификация), План.Поперечный разрез. Схема расположения конструкций (Конструкция ступенчатой колонны). Представлено стразу два варианта курсового проекта с разными исходными данными. Язык документа
