Рабочие проекты АР и КР бункеров для хранения жмыха с разным количеством ячеек: 8 отсеков, 2 отсека, 1 отсек

Проект разработан для Алтайского края. Сейсмичность площадки строительства - 8 баллов.
Бункеры имеют стальную листовую конструкцию с гибкими стенками, укрепленными ребрами жесткости из прокатных стальных профилей.

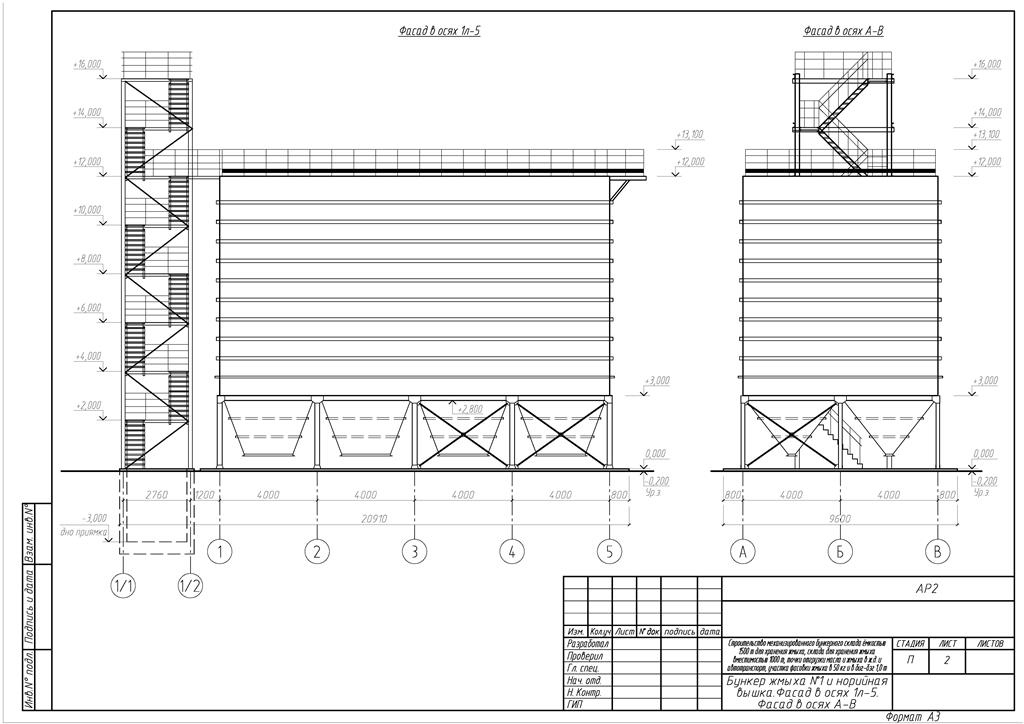

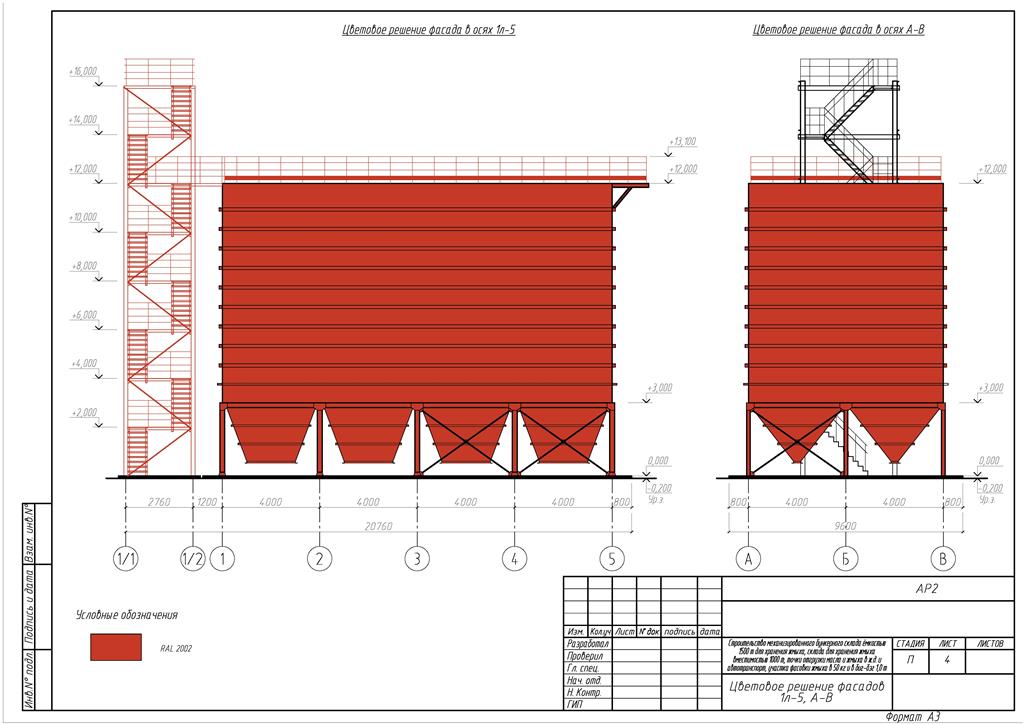

Бункер №1 (8 отсеков): опорные рамы бункера выполнены по рамно-связевой схеме на пятнадцати стойках, расположенных в 3 ряда по 5 шт. с шагом осей в обоих направлениях – 4 м. Для обеспечения устойчивости в уровне опорных стоек вдоль цифровых и буквенных осей предусмотрены вертикальные крестообразные связи из одиночных уголков.
Монтаж бункерного склада осуществляется на монолитный железобетонный фундамент. Фундамент выполнен плитным. Сопряжение стоек с фундаментом - шарнирное.
Бункер №2 (1 отсек): по периметру крепится на опорные балки, которые передают нагрузки на четыре стойки. Стойки – постоянного сечения по высоте, составные сквозные с решеткой безраскосного типа. Стойки состоят их двух швеллеров, расположенных полками внутрь сечения, соединенных в плоскостях полок планками.
Под бункером располагается весовыбойное отделение, каркас которого сварен из стальных гнутых замкнутых профилей прямоугольного сечения. В качестве балок настила и балок покрытия использованы горячекатаные швеллера. Каркас крепится к стойкам через опорные столики из листового металла. Стеновое ограждение – профлист, настил в весовыбойном отделении и его покрытие – из стальных листов с ромбическим рифлением.
Монтаж бункера жмыха №2 осуществляется на кустовые свайные фундаменты. Сопряжение стоек с фундаментами – шарнирное, посредством сварки через закладные детали в ростверках.
Бункер №3 (2 отсека): опорные рамы бункера выполнены по рамно-связевой схеме на 6 стойках, расположенных в 2 ряда по 3 шт. с шагом осей в обоих направлениях – 3,6...4,15 м. Для обеспечения устойчивости в уровне опорных стоек вдоль цифровых и буквенных осей предусмотрены вертикальные связи.
Монтаж стоек бункера осуществляется на ростверки, передающие нагрузку на одиночные буронабивные сваи.
