КОМПАС 3D 18

Стальной каркас одноэтажного производственного здания

Новосибирский государственный архитектурно-строительный университет (Сибстрин)
Кафедра металлических и деревянных конструкций
Курсовой проект по дисциплине " металлические конструкции"
На тему: "Стальной каркас одноэтажного производственного здания"
Новосибирск 2015

1 Исходные данные для проектирования 3
2 Определение компоновочных размеров поперечной рамы. 4
3 Расчет поперечной рамы. 6
3.1 Сбор нагрузок на раму. 6
3.2 Составление расчетной схемы рамы. 11
3.3 Подготовка исходных данных для программы mk2. 13
3.4 Определение расчетных сочетаний усилий для колонн. 13
4 Расчет стропильной фермы. 15
4.1 Составление расчётной схемы фермы с нагрузками. 15
4.2 Определение расчётных усилий в стержнях фермы (программа «mk2»). 15
4.3 Подбор сечений стержней фермы. 16
5Расчет и конструирование колонны. 21
5.1 Определение расчетных длин частей колонны. 21
5.2 Подбор сечения надкрановой части колонны. 21
5.3 Подбор сечения подкрановой части колонны. 24
5.4 Расчет и конструирование базы сквозной колонны. 28
6Расчет связей. 33
6.1 Расчет связей в шатре. 33
6.1 Расчет связей по колоннам. 34
Список литературы. 36

Общие данные:
-количество мостовых кранов – 2;
-группа режимов работы кранов – 5К
-здание отапливаемое;
-кровля малоуклонная;
-пролет здания – один.
Место строительства: г. Иркутск;
Снеговой район: 2;
Пролет: 30 м;
Тип покрытия: прогонный;
Сечения элементов фермы: парные уголки в виде тавра;
Отметка головки кранового рельса: 12 м;
Длина здания: 72 м;
Грузоподъемность крана: 100/20 тс;
Шаг рам: 6м.

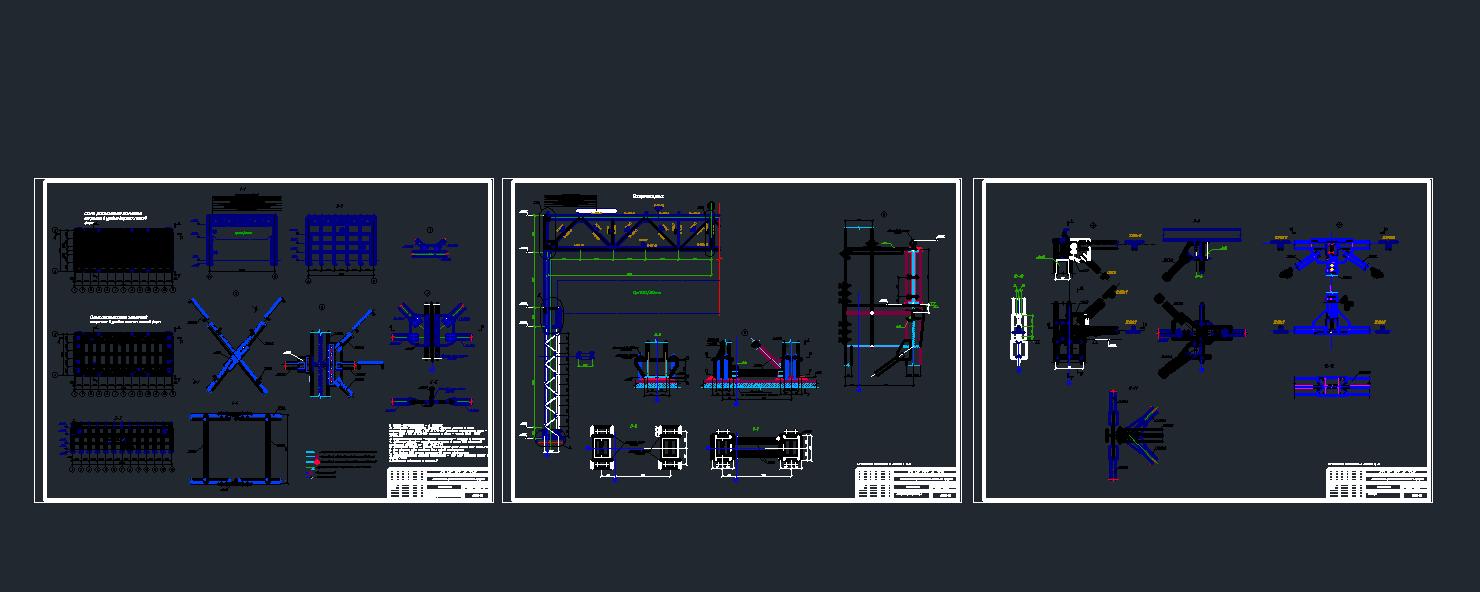

Состав: Лист 1 - Схемы расположения элементов покрытия в уровне верхних и нижних поясов ферм; Узлы 1, 2, 3, 4; Лист 2 - Поперечная рама; Узлы 5, 6; Лист 3 - Узлы 7, 8 Язык документа

Софт: AutoCAD 14 SP1

Сайт: www

Каталог / Строительство / Металлоконструкции / Стальной каркас одноэтажного производственного здания

Просмотр файлов
Курсовой проект на тему - Стальной каркас одноэтажного производственного здания.dwg
Курсовой проект на тему - Стальной каркас одноэтажного производственного здания.docx
