Модель и чертежи переходного (пешеходного) мостика через трубопровод, канал и другие препятствия

21022

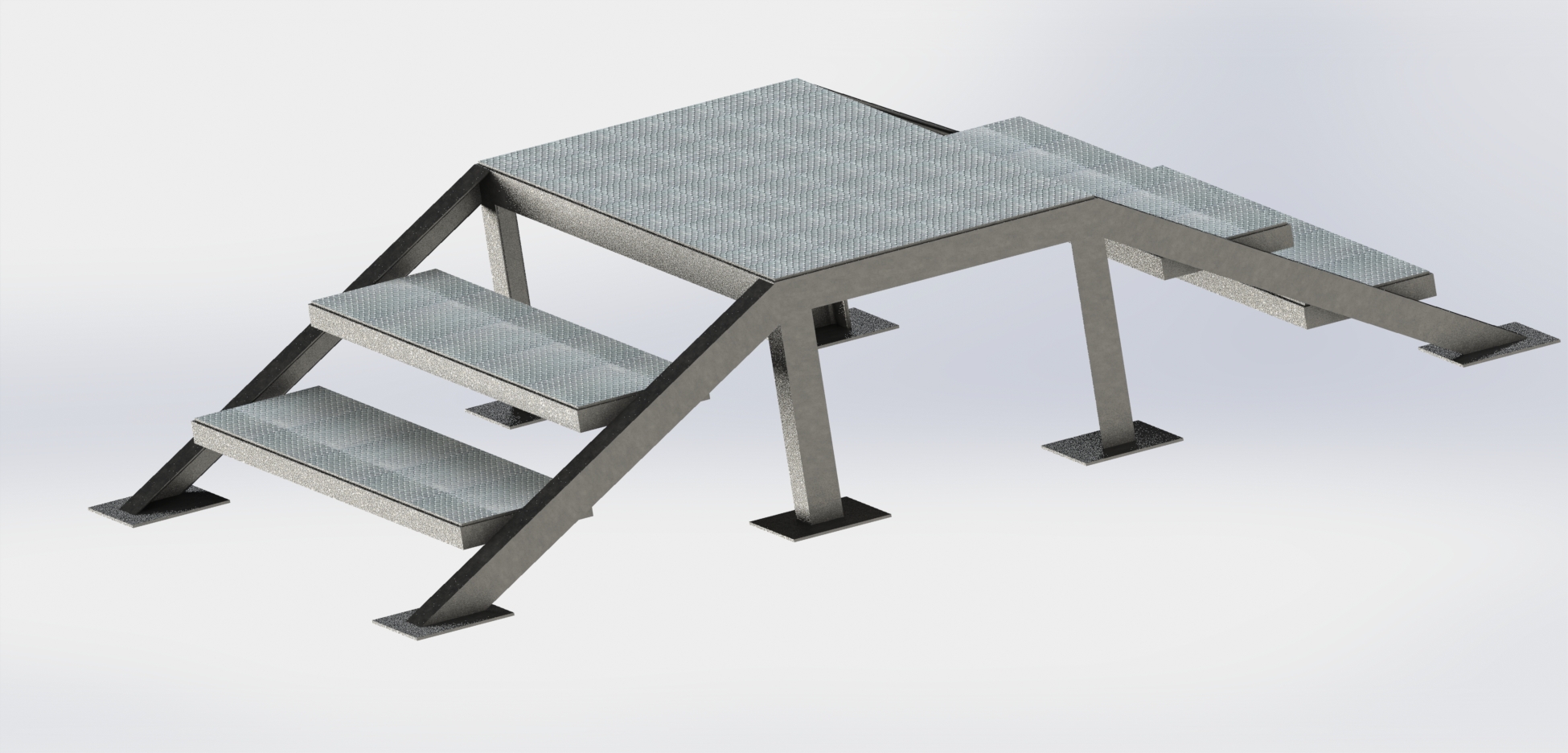

Модель и чертежи переходного (пешеходного) мостика через трубопровод, канал и другие препятствия. Сварная конструкция состоит из следующих элементов:
1. Площадка мостика - выполнена из уголка 50х50х4 и листа ПВЛ 506. Площадка опирается на 4 опоры (уголок 50х50х4).
2. Лестница состоит из двух ступеней (уголок 32х32х3).
Основные размеры мостика можно параметризировать до необходимых размеров. В данной модели длина площадки переходного моста равняется 1000 мм.

3D Модели конструкция моста Лестница Мост переходный мостик пешеходный мостик через коммуникации площадка обслуживания Трубопровод

Автор

Вячеслав Морозов

Дата

04.04.2017

Язык

Русский

Состав

3D сборка, сборочный чертёж и чертежи всех основных деталей сборки.

Софт

SolidWorks 2016 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- 5937286.jpeg
- 5937286.p2m
- Лестница_СБ.SLDDRW
- Лист 150х150х4.SLDPRT
- Лист 900х200х4.SLDPRT
- Лист 992х492х4.SLDPRT
- Мост для перехода через коммуникации.SLDASM
- ПВ 506.jpg
- ПлощадкаЛестницы.SLDASM
- Ступень лестницы.SLDASM
- Уголок 32х32х4 L=200.SLDPRT
- Уголок 50х50х4 L=400.SLDPRT
- Уголок_2 32х32х4 L=900.SLDPRT
- Уголок_50х50х4 L=500.SLDPRT
- Уголок_50х50х4 L=1000.SLDPRT
- Уголок_опора 50х50х4 L=500.SLDPRT
- Уголок_опора 50х50х4 L=600вырез.SLDPRT
- Уголок_опора 50х50х4 L=700вырез_зеркальный.SLDPRT
- пв 506.p2m
