Обоснование и выбор типового проекта деревянного моста с нормативной нагрузкой Н10 и расчетным расходом воды 10 м.куб./сек.

Белорусский государственный технологический университет
Кафедра лесных дорог и организации вывозки древесины
Курсовой проект по дисциплине «Инженерные конструкции на лесных дорогах»
На тему: «Обоснование и выбор малого искусственного сооружения (деревянного моста) и расчет элементов пролетного строения»
Минск 2017

Целью выполнения данной курсовой работы является обоснование и выбор типового проекта деревянного моста с нормативной нагрузкой Н10 и расчетным расходом воды 10 м.куб./сек.

В курсовой работе определены основные требования, предъявляемые к автодорожным мостам, произведен гидравлический расчет малого искусственного сооружения и методом вариантного проектирования выбран типовой проект по альбому серии 3.503-13.
Статическим расчетом у выбранного варианта моста при заданной нагрузке, найдены усилия в элементах пролета и определено соответствие сечений расчетных элементов условиям прочности
В результате запроектирован однопролетный деревянный мост с пролетом в свету 2,7 и высотой 3 м.
Графическая часть включает:

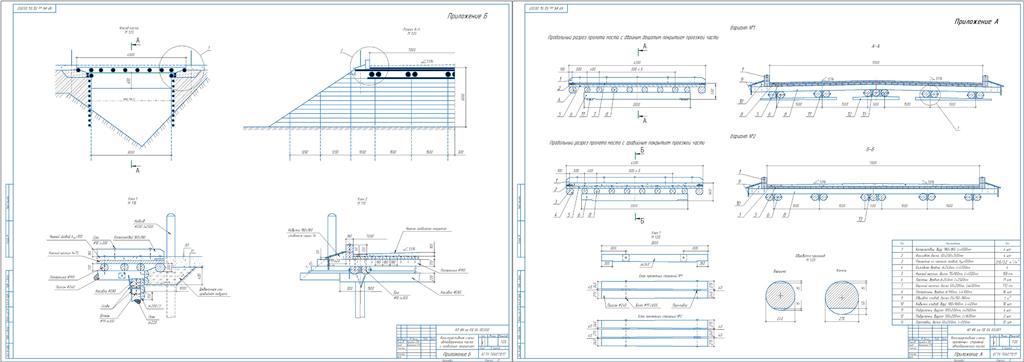

– конструктивные схемы пролетных строений варинтов автодорожного моста – 1 лист А1;
– конструктивная схема принятого автодорожного моста с деталировкой основных деталей и узлов – 1 лист А1.

Содержание
Введение
1 Характеристика и оценка исходных данных
1.1 Основные требования, предъявляемые к автодорожным мостам
1.2 Основные данные для проектирования мостов и нагрузки, применяемые при расчете мостов
1.3 Гидравлический расчет малого моста
2 Методика вариантного проектирования
2.1 Разработка первого варианта моста
2.2 Разработка второго варианта моста
2.3 Определение объемов расхода лесоматериалов, крепежных изделий и щебня по вариантам
2.4 Технико-экономический анализ разработанных вариантов и обоснование выбора принятого решения
3 Статический расчет элементов моста
3.1 Определение усилий в элементах пролетного строения и расчет выбранных конструктивных элементов
3.1.1 Усилия в элементах одиночного настила с покрытием из гравия
3.1.2 Расчет поперечного сечения доски настила
3.1.3 Усилия в поперечинах от автомобильной нагрузки
3.1.4 Расчет поперечного сечения поперечины при автомобильной нагрузке
3.1.5 Усилия в поперечинах от гусеничной нагрузки
3.1.6 Расчет прогонов пролета
Заключение
Список использованных источников

Состав: Пролетные строения автодорожного моста (КД), Конструктивная схема деревянного (автодорожного) моста с гравийным покрытием (КС), ПЗ Язык документа
