Проект деревянного моста

Дальневосточный государственный университет путей сообщения
Кафедра «Мосты и тоннели"
Дисциплина «Проектирование мостов и труб»
Тема «Проект деревянного моста»
2009

Содержание
Введение 3
1.ПОЯСНИТЕЛЬНАЯ ЗАПИСКА К ВАРИАНТУ МОСТА 4
1.1 Местные условия 4
1.2 Описание варианта моста 4
1.2.1 Система и схема моста 4
1.2.2 Пролетные строения 4
1.2.3 Опоры и фундаменты 4
1.2.4 Основные размеры моста 5
1.2.5 Основные уровни моста 5
1.3 Объемы и стоимости работ по варианту моста 6
1.3.1 Спецификация лесоматериалов на конструкции 6
1.3.2 Ведомость подсчета объемов работ 7
1.3.3 Ведомость подсчета стоимости и трудоемкости строительства моста 8
1.4 Технико-экономические показатели варианта моста. 9
2. РАСЧЕТ МОСТА 11
2.1 Исходные данные 11
2.1.1 Пролетное строение, заданное к расчету 11
2.1.2 Нагрузки, габариты, материалы и их расчетные характеристики 11
2.2 Расчет основных несущих элементов пролетного строения 12
2.2.1 Расчетная схема 12
2.2.2 Сбор нагрузок 13
2.2.3 Определение расчетных усилий 13
2.2.4 Геометрические характеристики поперечного сечения 14
2.2.5 Условия прочности простого пакета при изгибе 14
2.3 Расчет на прочность по смятию в местах опирания на насадки 15
2.3.1 Сбор нагрузок 15
2.3.2 Определение расчётных усилий 16
2.3.3. Условие прочности пакета по смятию в местах его опирания на 16
2.3.4 Проверка напряжений 17
2.3.5 Проверка простого пакета по ограничению продольного прогиба 17
2.4.1 Общие положения 18
2.4.2 Расчет на вертикальные нагрузки свайной опоры балочного моста 18
с пакетным пролетным строением 18
2.4.3 Расчет на прочность насадки по местному смятию поперек 18
волокон в местах ее опирания на стойки. 18
2.4.4 Расчет насадки на изгиб 19
2.4.4.1 Расчетная схема 19
2.4.4.2 Расчетные усилия 20
2.4.5 Расчет стойки по прочности на сжатие вдоль волокон и 22
устойчивости 22
2.5 Расчет элементов опор на горизонтальные 24
2.5.2 Расчет опоры на устойчивость против опрокидывания 26
ЗАКЛЮЧЕНИЕ 29
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 30

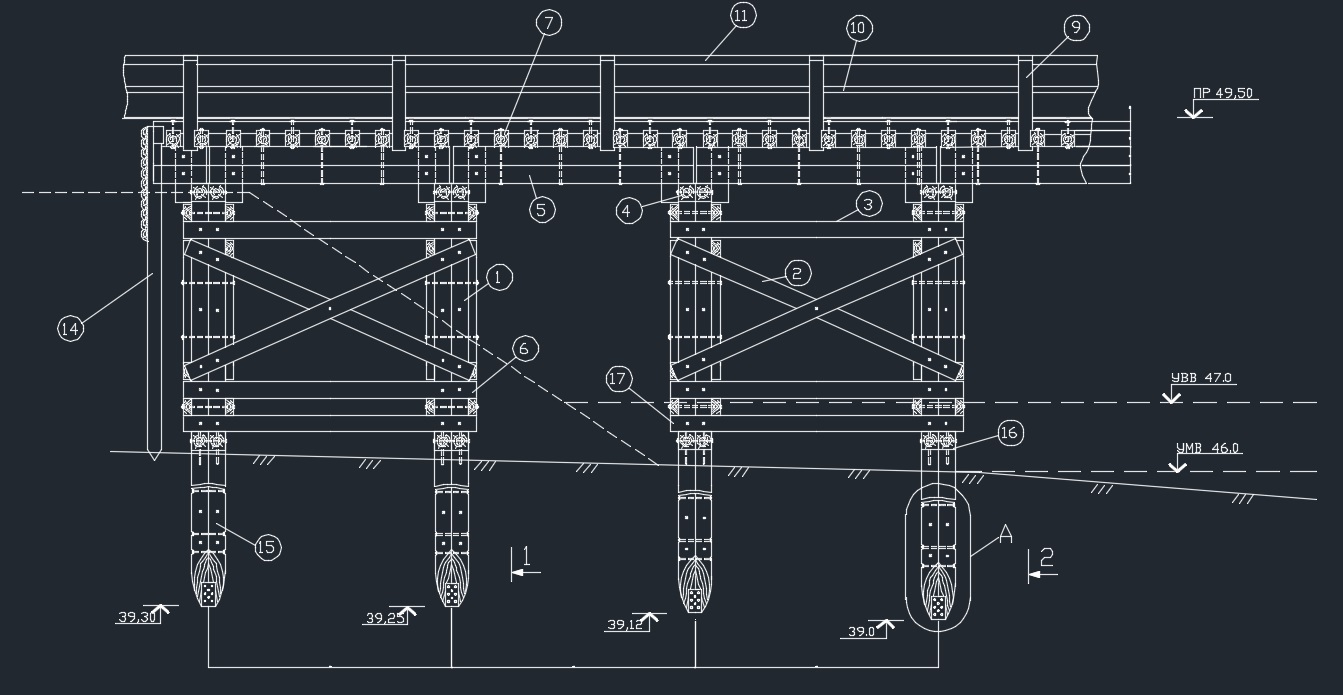

Деревянный краткосрочный под один железнодорожный путь мост через водоток в районе города Комсомольска.
Мост располагается на прямом в плане участке дороги. Река имеет спокойное течение и устойчивое русло. Для данной реки ледоход незначителен и не влияет на конструкцию моста. Лесосплав не осуществляется. Река имеет судоходство, для которого проектируются пролеты в свету длиной большей 4 метров. На данном участке пылеватый песок, глубина промерзания которого составляет 2,92м.
Исходя из основных данных, необходимо обеспечить отверстие моста равное 23 метрам. Данный деревянный мост проектируется под габарит проезда «С».

Состав: ПОЯСНИТЕЛЬНАЯ ЗАПИСКА (ПЗ) Чертеж Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Строительство / Мосты, тоннели, дороги / Проект деревянного моста

Деревянный мост.dwg
Пояснит. записка.doc
