Проект моста железобетонного 21х33х21

Общие характеристики моста
В плане мост расположен на прямой, в профиле - на уклоне 5‰. Начало моста ПК67+63,16; конец моста ПК68+39,213
Схема моста 21+33+21м, длина –76,053м. Габарит моста Г10+2х0,75м.
Береговые опоры сборно – монолитной конструкции безростверковые двухрядные на сборных сваях-столбах диаметром 0,8 м длиной 15,0 м. Расстояние между осями столбов поперек моста 4.3 м. Вдоль моста сваи-столбы попарно объединяются наголовниками. Столбы устанавливаются в заранее пробуренные скважины диаметром 1.02 м. Пазухи меж-ду столбом и внутренней поверхностью скважины заполняются цементнопесчаным раствором.

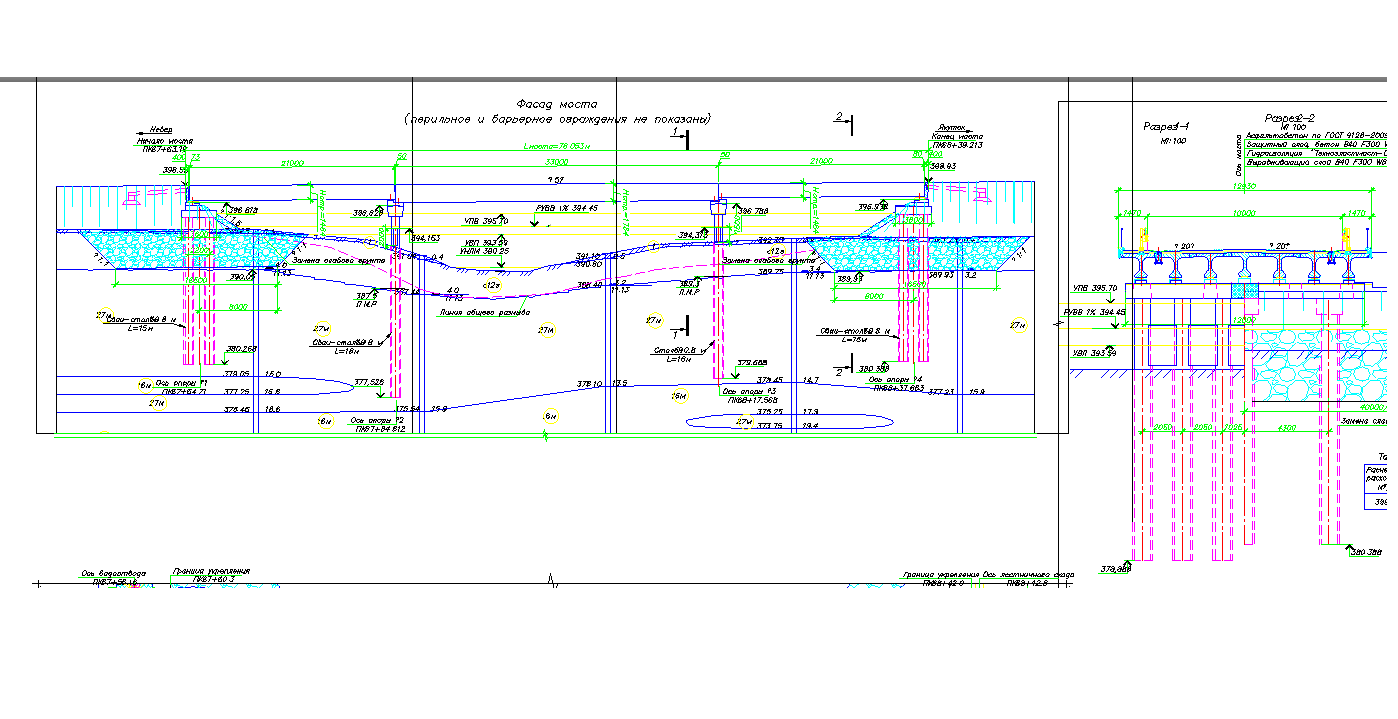

Состав: Пояснительная записка, общий вид моста, общий вид опор, поперечные разрезы, план, барьерное ограждение, деформационный шов. Язык документа

Софт: AutoCAD 2016

Файлы:
