Министерство науки и высшего образования Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего образования «Магнитогорский государственный технический университет им. Г.И. Носова»
Кафедра проектирования зданий и строительных конструкций
Контрольная работа.
по дисциплине: «Железобетонные и каменные конструкции»
на тему: проектирование монолитного ребристого перекрытия с балочными плитами.
магнитогорск 2022
Размеры здания в плане L = 91м, B = 20,7м; количество пролетов – 3, число этажей nэт = 4, высота этажа h = 3,9м шаг колонн 6,5м, пролет 6,9м. Нормативная временная нагрузка на перекрытие 2,6 кПа, длительная 13,0 кПа, γf = 1,15 ⁄ 1,3
Для всех элементов перекрытия принят бетон класса В20; для армирования плит - проволока В500 или стержни класса А500; продольная и поперечная арматура балок – класса А500; монтажная арматура класса A240. R0=165 кПа. Город для проектирования - Екатеринбург.
Содержание
1. Данные для проектирования. 3

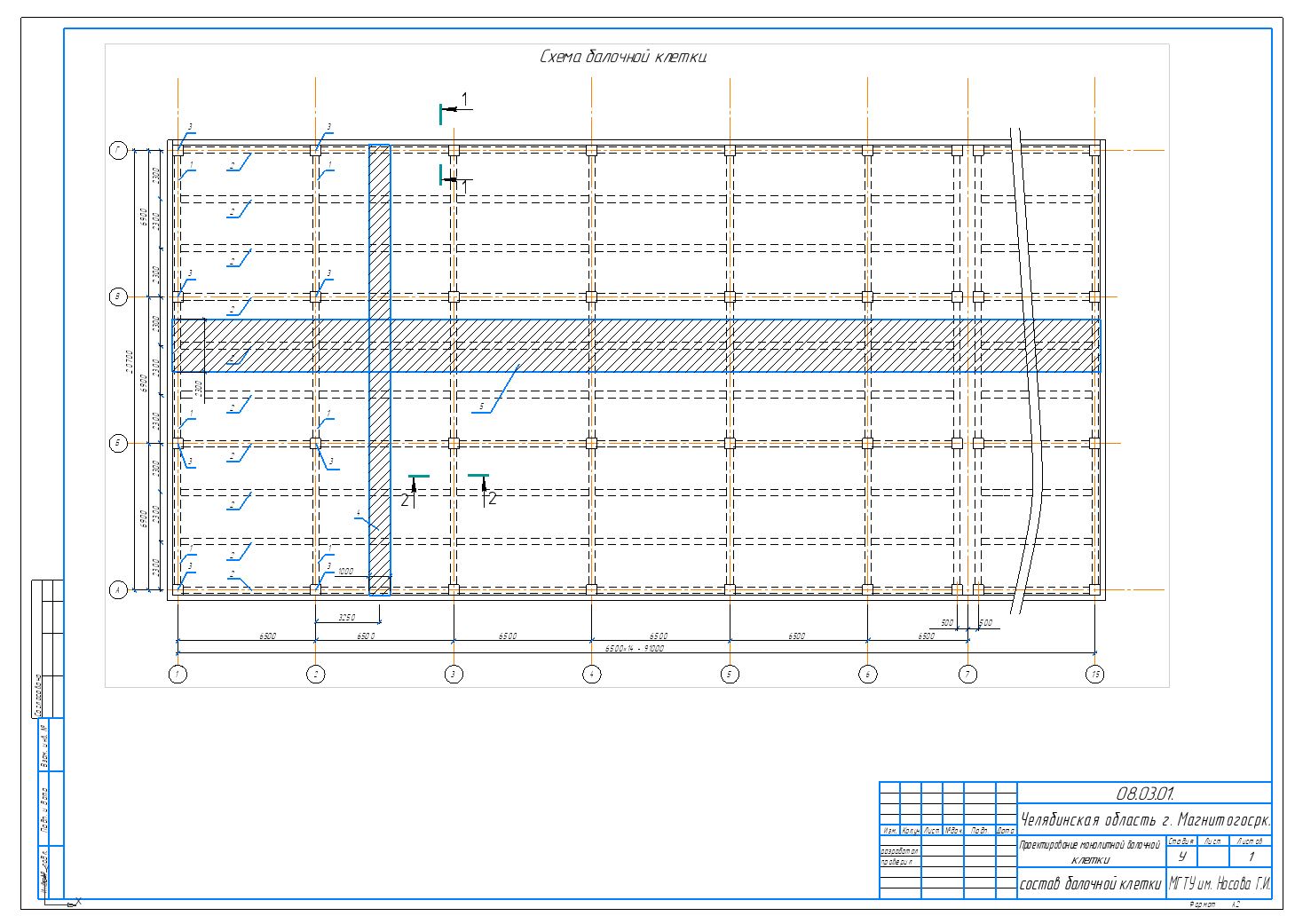

2. Компоновка перекрытия. 4
3. Сбор нагрузок на перекрытие. 5
4. Расчет и конструирование плиты. 5
5. Определение усилий во второстепенной балке. 8
6. Подбор продольной арматуры. 9
7. Расчет прочности наклонных сечений. 10
8. Конструирование второстепенной балки. 12
9. Список использованной литературы 14
