Проектирование железобетонных конструкций многоэтажного здания - Шифр 090

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТРАНСПОРТА
Факультет «Промышленное и гражданское строительство»
Кафедра «Строительные технологии и конструкции»
Курсовой проект по дисциплине «Железобетонные конструкции»
тема: «Проектирование железобетонных конструкций многоэтажного здания»
Гомель 2018

Исходные данные:
1.Район строительства Витебск
2. Длина здания, м 72
3.Ширина здания, м 21
4.Количество этажей 6
5.Высота этажа, м 3,6
6.Нормативная переменная нагрузка, кН/м2 11
7.В том числе длительно действующая, кН/м2 3,5
8.Класс бетона С 16/20
9.Класс арматурной стали S400
10.Условное расчетное сопротивление грунта 0,35

Оглавление:

Введение 3
Исходные данные 4
1 Компоновка элементов сборного перекрытия……………………………………….5
2 Подбор плиты перекрытия…………………………………………………………...10
2.1 Сбор нагрузок…………………………………………………………………….10
2.2 Назначение марки плиты………………………………………………………...12
3 Расчет ригеля………………………………………………………………………….12
3.1 Сбор нагрузок и подбор сечения………………………………………………..14
3.2 Статический расчет……………………………………………………………....16
3.3 Огибающие эпюры изгибающих моментов и поперечных сил……………….20
3.4 Конструктивный расчет 20
3.4.1 Подбор продольной арматуры и расчет несущей способности ригеля 20
3.4.2 Подбор поперечной арматуры 26
3.4.3 Построение эпюры материалов и определение мест обрыва продольных стержней 36
3.5 Расчет по раскрытию трещин, нормальных к продольной оси ригеля 39
4 Расчет колонны и ее элементов 42
4.1 Расчетно-конструктивная схема 42
4.2 Конструирование колонны………………………………………………………42
4.3 Расчет колонны 43
5 Проектирование фундаментов 53
5.1 Определение размеров подошвы 53
5.2 Расчет тела фундамента………………………………………………………….54
5.2.1 Определение высоты………………………………………………………...54
5.2.2 Расчет на раскалывание……………………………………………………..55
5.2.3 Проверка прочности нижней ступени……………………………………...56
5.2.4 Расчет арматуры……………………………………………………………..57
5.2.5 Проверка прочности дна стакана на продавливание……………………...58
5.3 Конструирование фундаментов………………………………………………....59
6 Расчёт простенка……………………………………………………………………...60
6.1 Исходные данные для расчёта…………………………………………………...61
6.2 Проверка толщины стены из условия предельной гибкости..............................61
6.3 Определение расчётных усилий…………………………………………………62
6.4 Проверка прочности простенка………………………………………….............66
6.5 Расчёт сетчатого армирования простенка…………………………....................67
6.6 Расчёт кладки на местное сжатие……………………………………….............69
6.7 Расчёт распределительной плиты……………………………………….............70
6.8 Расчёт опорного узла на центральное сжатие………………………….............74
6.9 Расчёт анкеров……………………………………………………………………74
7. Расчёт центрально сжатого кирпичного столба…………………………………...76
Литература……………………………………………………………………………...78

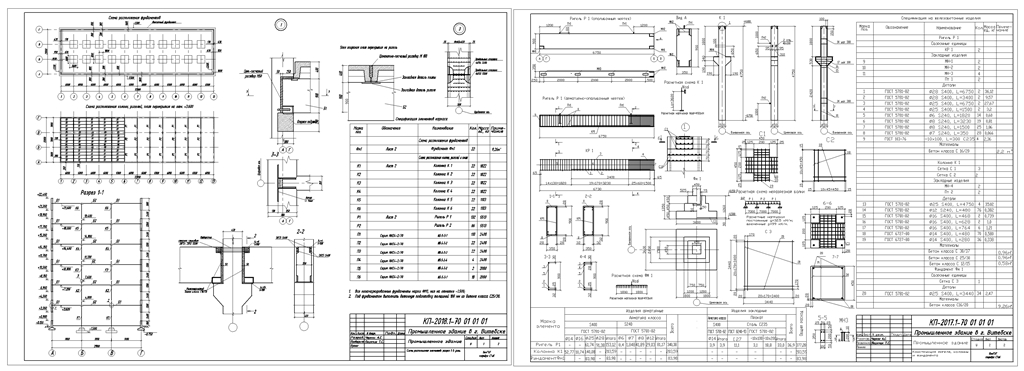

Состав: Схемы расположения элементов, разрез, узлы, конструкция ригеля, колонны и фундамента Язык документа

Софт: AutoCAD 2017

Каталог / Строительство / Проектирование железобетонных конструкций многоэтажного здания - Шифр 090

Просмотр файлов
КП\ Poyasn Zapiska Print.docx
КП\PRINT.dwg
