Двухэтажный коттедж в г.Ухта. Раздел -АС.

Технико-экономические показатели:
Этажность, эт. - 2
Общая площадь, м2 - 241,4
Гараж - есть

Конструктивные решения:
Здание запроектировано по бескаркасной схеме.
Фундаменты - буронабивные сваи с монолитным железобетонным ростверком.
Наружные стены - кирпичные, толщиной 650 и 380 мм - кирпич марки К-У 150/25 ГОСТ 530-95 на растворе марки 100. Теплоизоляционный слой - пенополистирол ПСБ-С у=40 кг/м3 ГОСТ 15588-86. Облицовка наружных стен - лицевой желтый керамический кирпич марки КР 150/1650/25 ГОСТ 530-95.
Внутренние стены - кирпичные, толщиной 380 и 250 мм - из кирпича К-У 150/25 ГОСТ 530-95 на растворе марки 75.
Перегородки - кирпичные, толщиной 120 мм - из обыкновенного глиняного кирпича марки КР 75/1650/15 на растворе марки 50. Крепление перегородок выполнить по серии 2.230-1 в.5 по верху к плитам перекрытия крепить через 1,5 м по деталям 19 и 21, по вертикали крепление к наружным и внутренним стенам выполнить по детали 14 в двух уровнях на расстоянии 0,75 м от пола и потолка.
Перекрытие 1-го этажа - сборные железобетонные панели по ГОСТ 26434-85 и монолитные участки.
Перекрытие над 2-м этажом - деревянные балки, утепление Урсой.
Перемычки - сборные железобетонные по серии 1.038.1-1 вып. 4 и металлические.
Крыша - стропильная, с холодным чердаком.
Кровля - из металлочерепицы по деревянной обрешетке.
Наружные лестницы - бетонные с металлическим каркасом.
Внутренние лестницы - металлические и деревянные.
Оконные блоки - с ПВХ-профиля, с трехкамерным остеклением.
Двери - ПВХ-профиль, металлические и деревянные по ГОСТ 6629-88.
Полы - бетонные, керамическая плитка, ламинат.

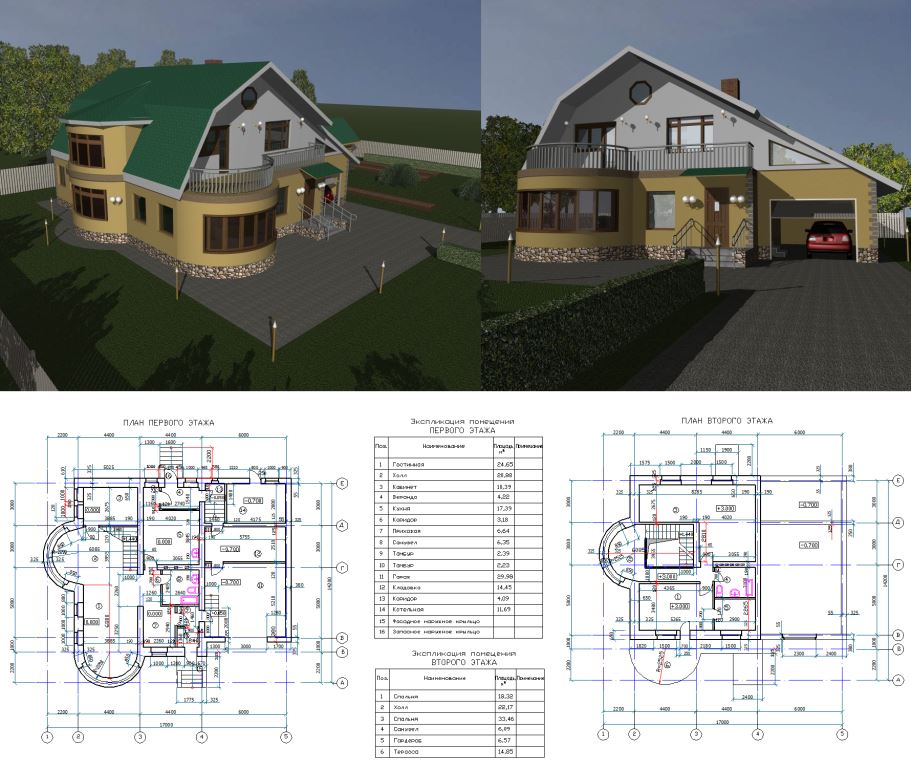

Состав: - АС Архитектурно-Строительные решения (55 листов - архитектурные чертежи и чертежи конструкций фундамента, перекрытий, кровли и т.д., спецификации) Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Проекты домов / Коттеджи и частные дома / Двухэтажный коттедж в г.Ухта. Раздел -АС.

проект котеджа\Визуализации\1.jpg
проект котеджа\Визуализации\2.jpg
проект котеджа\Визуализации\3.jpg
проект котеджа\Визуализации\4.jpg
проект котеджа\Визуализации\5.jpg
проект котеджа\Проект коттеджа №2.dwg
проект котеджа\Пятно застройки.dwg
проект котеджа\Визуализации
проект котеджа
