1.1 Настоящий проект разработан на основании задания Заказчика в соответствии с требованиями ПУЭ, СП 31-110-2003 и ГОСТ-Р-5057 18-94 и распространяется на электроснабжение жилого дома по адресу:
МО, 111
1.2 Электроснабжение дома по проекту осуществляется от ЩР3-15 кабелем марки ВБбШв 4х35, проложенного в траншее на глубине 700мм. Напряжение сети 380/220В, нейтраль трансформатора глухозаземлена.
1.3 Установленная мощность электроприемников дома составляет Ру= 59,3 кВт, расчетная мощность, подключаемая к ГРЩ: Рр= 48 кВт, при cosφ= 0,95. Общая защита в ГРЩ устанавливается но ток 80А.
1.4 Расчетные сечения проводов и номинальные токи аппаратов защиты и коммутации выбраны исходя из установленной мощности и режимов работы электроприемников.
1.5 Сеть электроосвещения помещений дома выполнить от электрических щитов кабелем NYM 3х1,5, проложенным по стенам и конструкциям скрыто в штрабах в ПВХ трубах, за подвесным потолком скрыто в ПВХ трубе с креплением скобами. Групповую сеть розеток выполнить кабелем NYM 3х2,5, проложенном в полу в ПНД трубе шлейфом согласно плана. Во всех помещениях розеточная и осветительная сети выполняются раздельно. Бытовая сеть выполняется кабелем NYM, который прокладывается в полу в ПНД трубах, подъемы к розеткам выполняются в штрабах стен в ПВХ трубе тем же кабелем.
1.6 Для защиты от поражения электрическим током при эксплуатации электрических сетей и электроприемников все металлические нетоковедущие части электроустановок занулить посредством присоединения третьей жилы однофазной трехпроводной сети к шине РЕ в электрическом щите. Для потребителей розеточной сети применить дифференциальную защиту с током утечки до 30 мА.
1.7 Электропроводка должна обеспечивать возможность легкого распознавания по всей длине проводников по цветам в соответствии с требованиями ГОСТ 504 62-92.
1.8 Для учета электроэнергии проектом электроснабжения дома предусмотрена установка в ГРЩ 3-х фазного 2ух тарифного электронного счетчика марки Меркурий 230 ART-02 прямого включения на ток 10-100 А со встроенным тарификатором, класс точности 1.

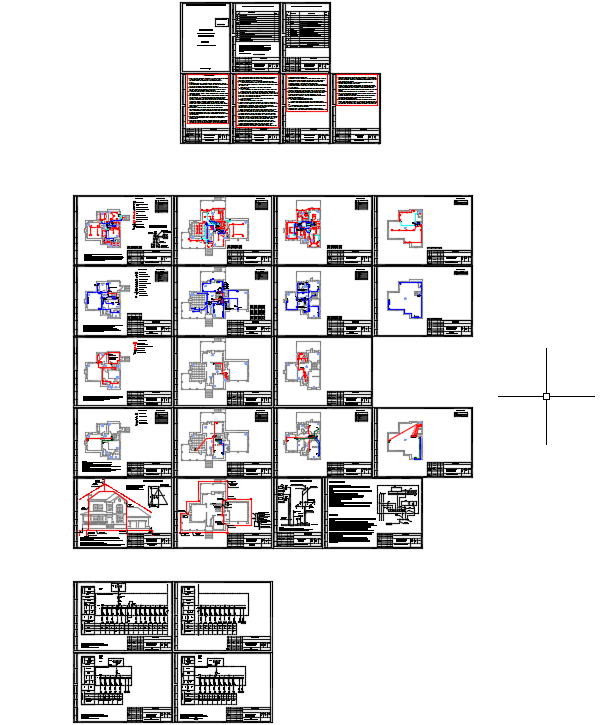

Общие данные
ГРЩ. Однолинейная расчетная схема
ЩР. Однолинейная расчетная схема
ЩП. Однолинейная расчетная схема
План осветительной сети
План розеточной сети
Дополнительная система уравнивания потенциалов
Молниезащита
Заземление
Схема уравнивания потенциалов
Монтажная схема дополнительной системы уравнивания потенциалов
